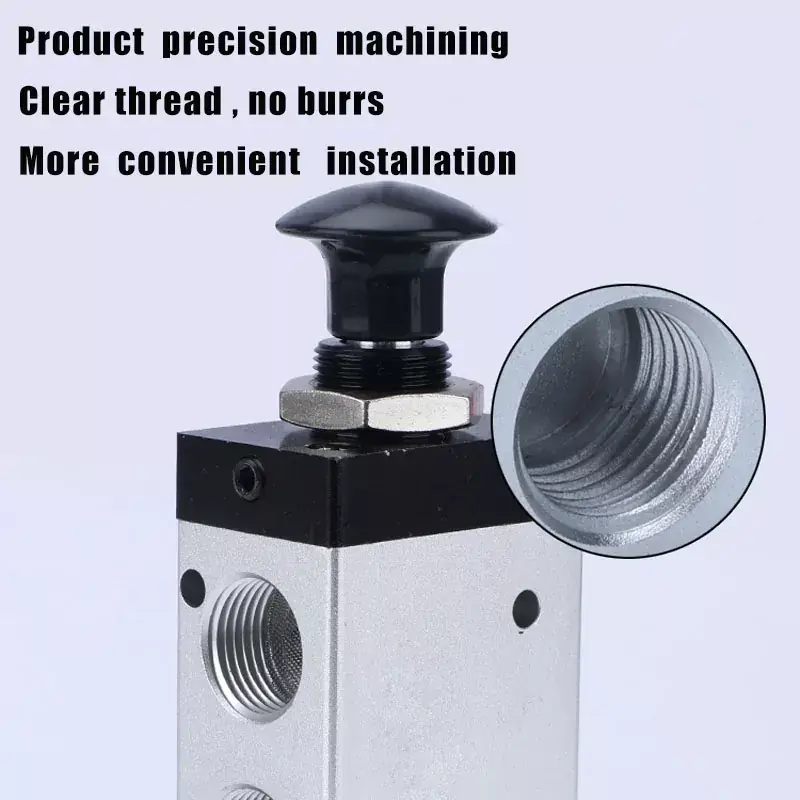

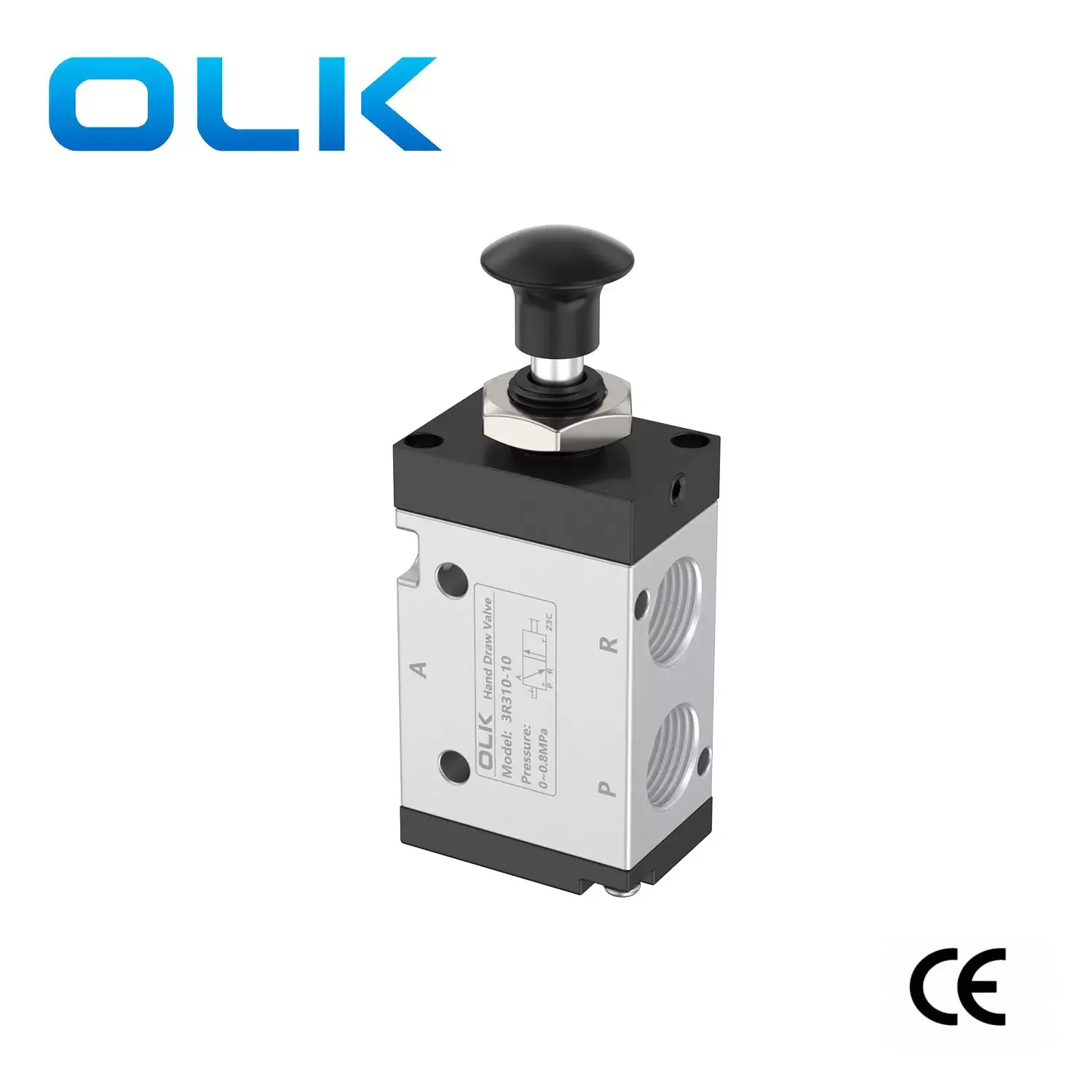

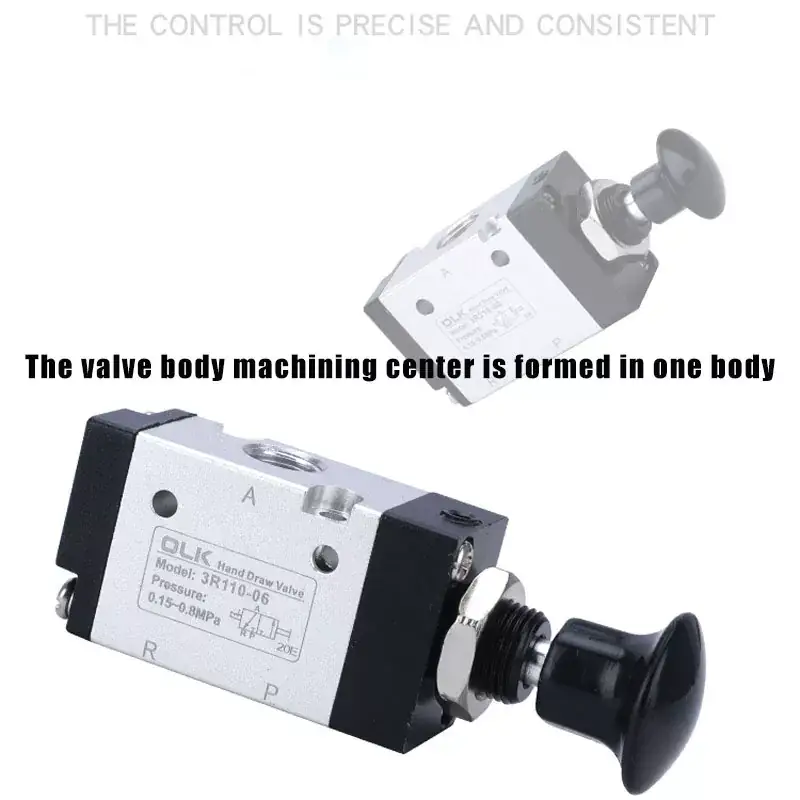

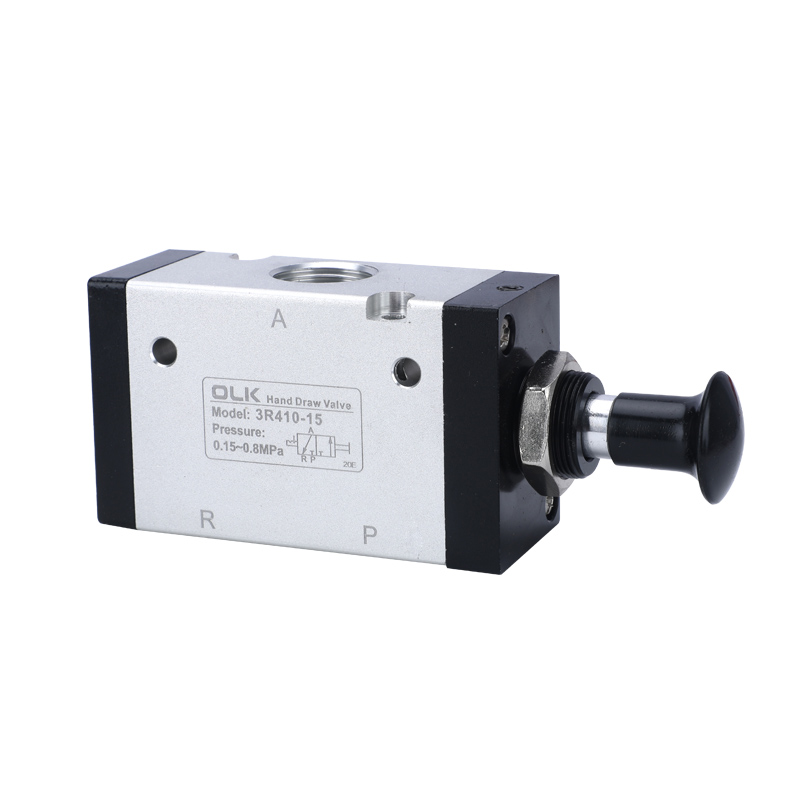

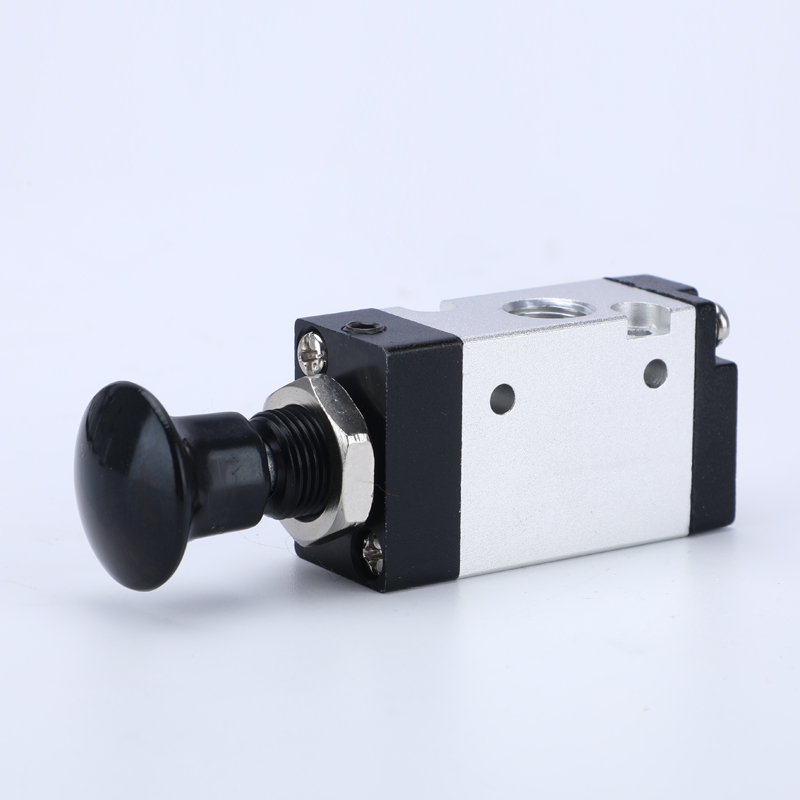

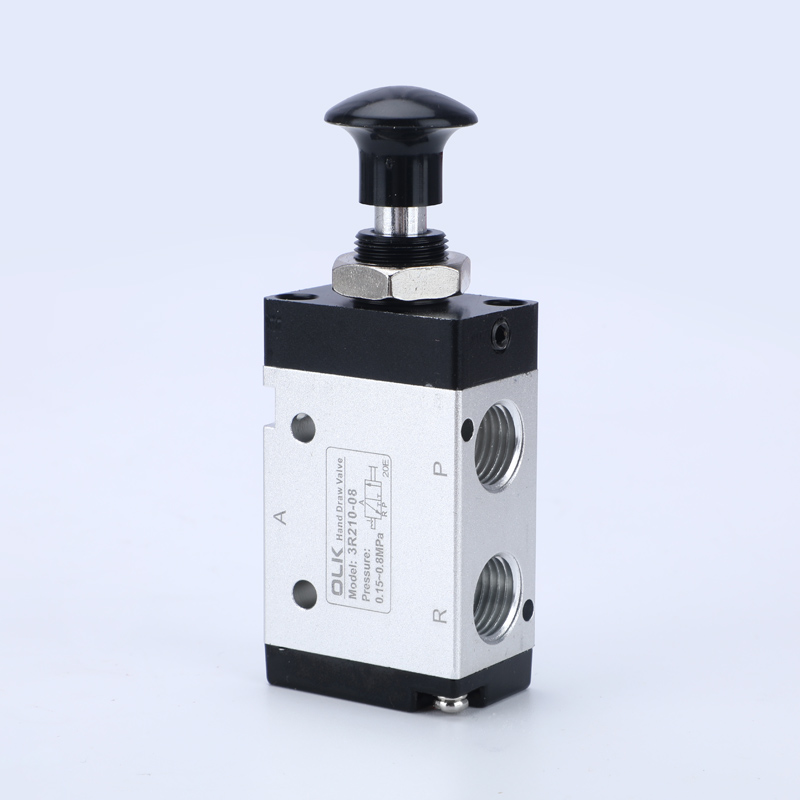

Ouleikai (OLK) od leta 2003 proizvaja ročni ventil serije 3R, ki lahko nadomesti ročni ventil serije AIR TAC - tip 3L. Ročno upravljani ventil 3R krmili smer z neposrednim ročnim upravljanjem. Dvosmerni tripotni ventil ima eno vstopno, eno izstopno in eno izpušno odprtino. Dovod je opremljen s filtrirnim zaslonom za odstranjevanje nečistoč iz zraka, ki preprečuje onesnaženje in uhajanje zraka iz tesnilnega obroča. Površina aluminijastega telesa ventila je peskana, vmesniki pa so brez robov, na izbiro pa je več premerov cevi (M5, G1/8, G1/4, G3/8, G1/2).
SIMBOL:
| Koda za naročanje: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SERIJA: | FUNKCIJA: | VELIKOST PRISTAN: |
| 3R:3/2 potni ročni ventil | 1:100 serije | 10:2 POLOŽAJ | 100 serija: 06:G1/8 |
|
|
2:200 serije |
|
200 serija:06:G1/8 |
|
|
3:300 seir |
|
200 serija:08:G1/4 |
|
|
|
|
300 serija:08:G1/8 |
|
|
|
|
300 serija: 10: G3/8 |

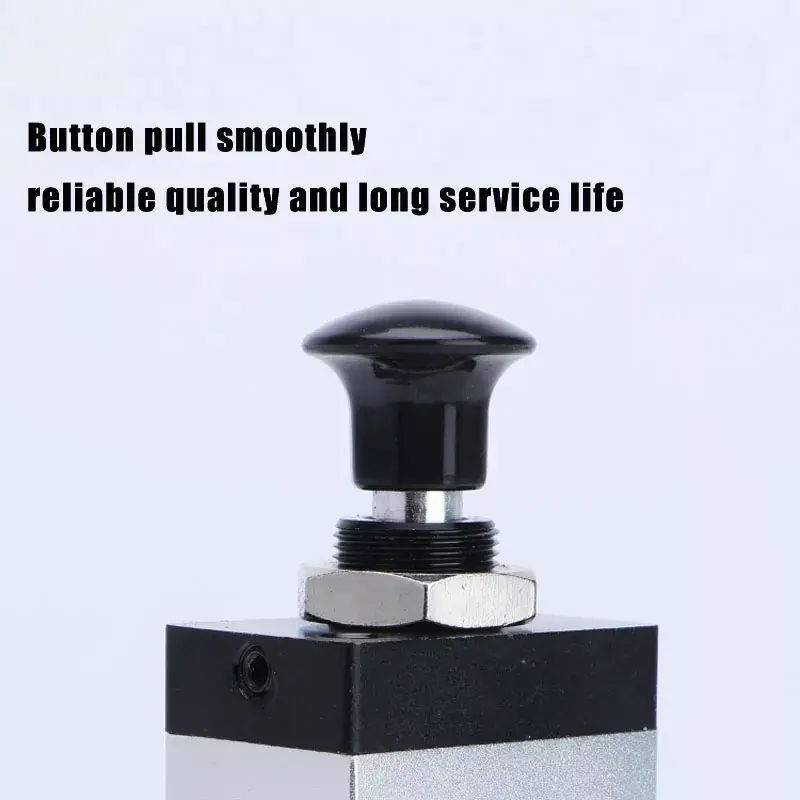

1. Ročno upravljanje, koaksialno z osjo za enostavno in natančno pozicioniranje, ki zagotavlja zanesljivost.
2. Struktura bata z odličnim tesnjenjem, kompaktno velikostjo, lahkostjo in enostavno montažo.
3. Notranje luknje, obdelane s posebnimi tehnikami, kar ima za posledico minimalen upor proti trenju in podaljšano življenjsko dobo.
4. Ne potrebuje mazanja z oljem.
5. Enostavna namestitev z več položaji namestitve, ki olajšajo priročno uporabo.
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Akcija |
Ročno neposredno delovanje |
|
število položajev |
Dve poziciji tri smeri |
|
mazalni |
nepotrebno |
|
Razpon delovnega tlaka MPa(psi) |
0~0,8(0~114) |
|
Zagotovljena odpornost na pritisk |
1,5 MPa (215 psi) |
|
Delovna temperatura °C |
-20~70 |
|

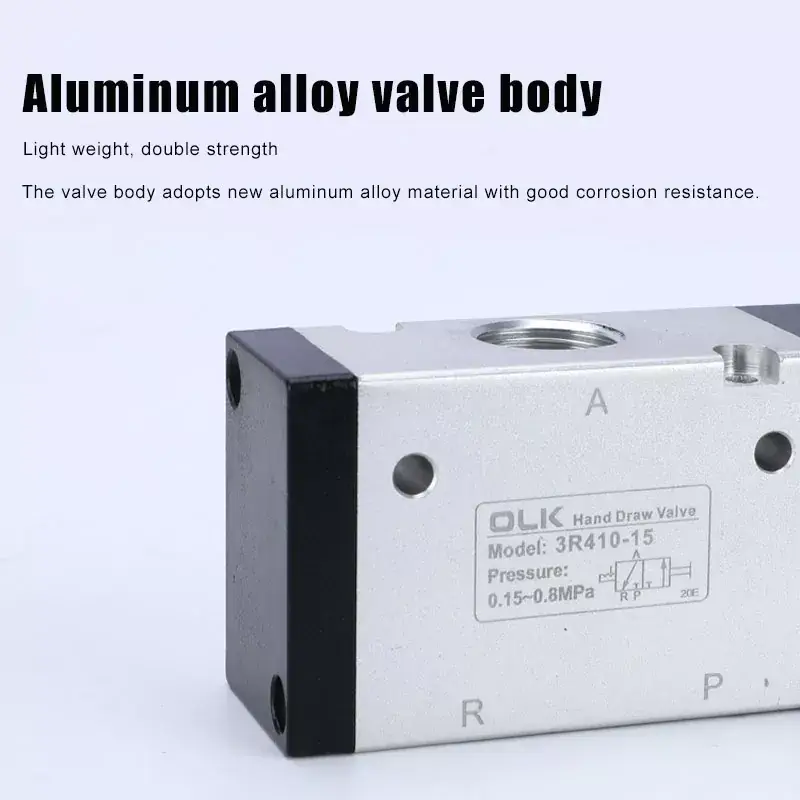

Material telesa |
aluminijeve zlitine |
|
model |
Premer vrat |
Površina prečnega prereza mm² (vrednost CV) |
|
3R110-M5 |
M5 |
5,5 (0,3) |
|

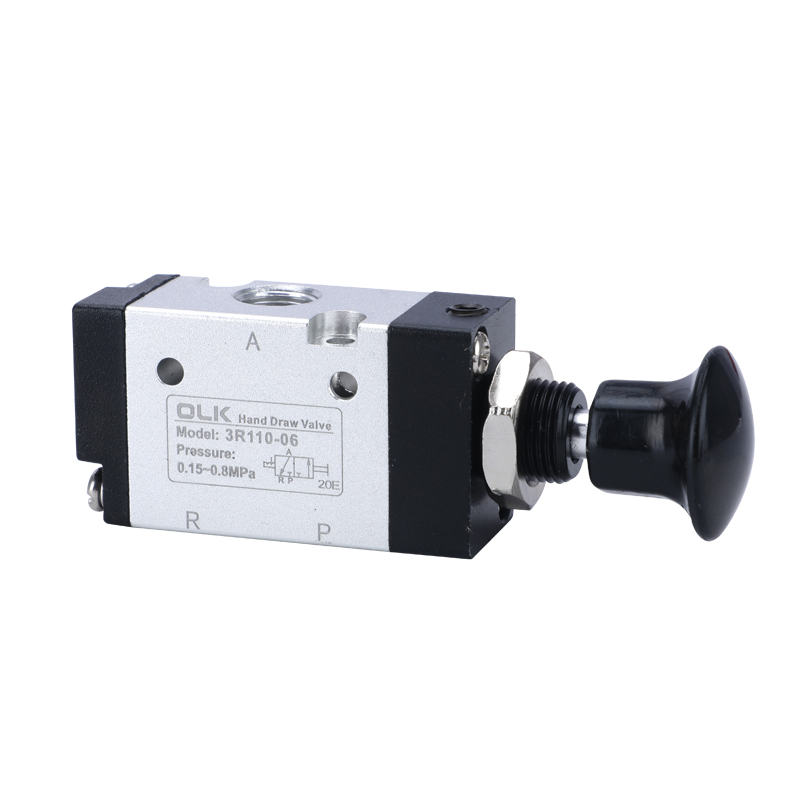

3R110-06 |
G1/8 |
12,0 (0,67) |
|
3R210-06 |
G1/8 |
14,0 (0,78) |
|
3R210-08 |
G1/4 |
16,0 (0,89) |
|
3R310-08 |
G1/4 |
25,0 (1,39) |
|

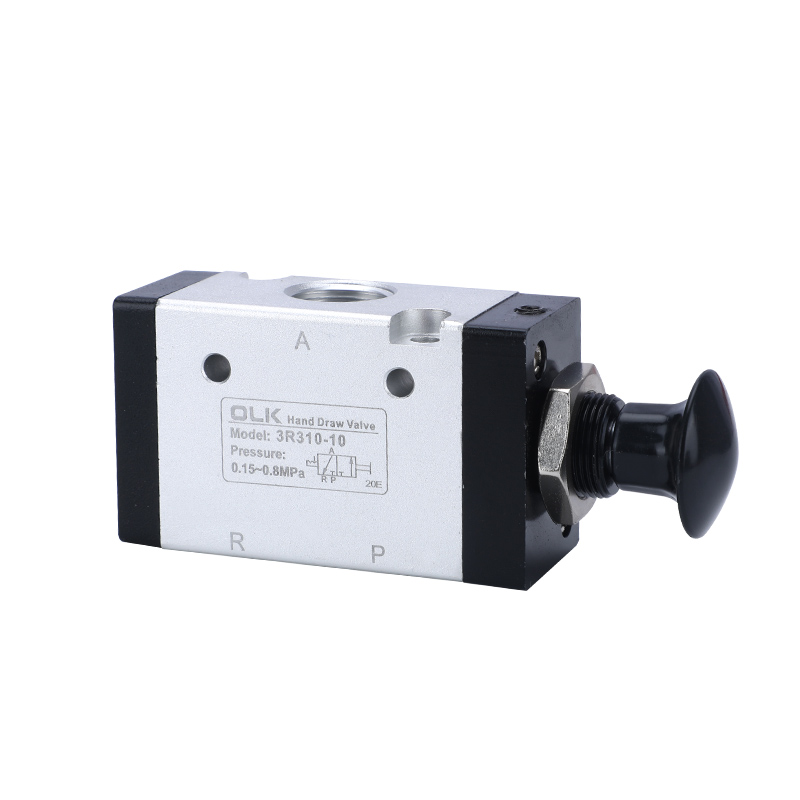

3R310-10 |
G3/8 |
30,0 (1,67) |
