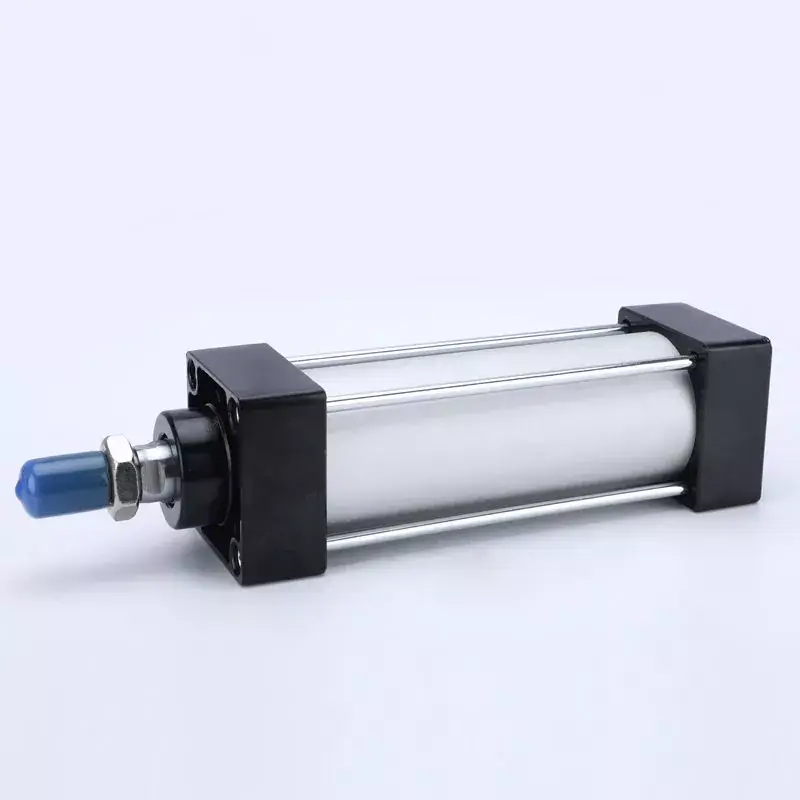

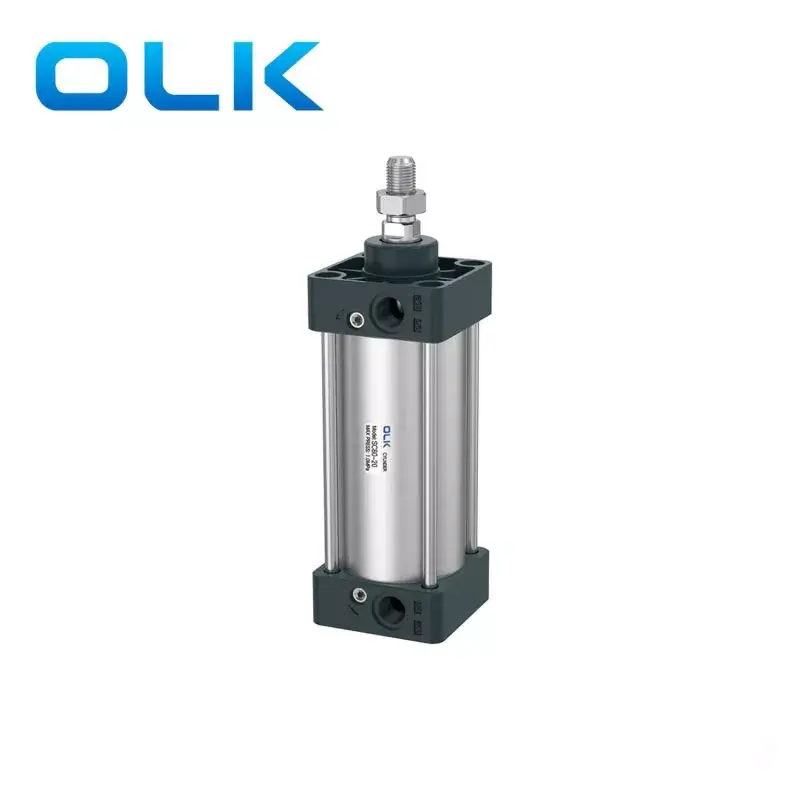

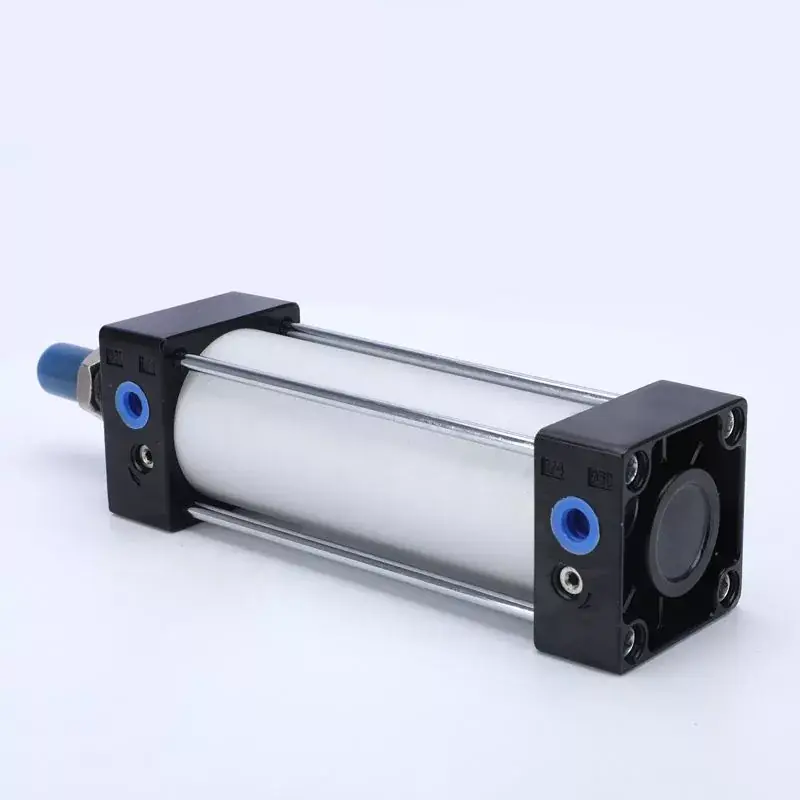

Standardni cilinder serije SC

Model:SC 80X80

Dobrodošli pri veleprodaji standardnih jeklenk serije SC pri nas, na vsako zahtevo strank odgovorimo v 24 urah. Ouleikai (OLK) je profesionalni proizvajalec, radi bi vam zagotovili jeklenke serije SC in ponudili vam bomo najboljše poprodajne storitve in pravočasno dostavo.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Pošlji povpraševanje

Opis izdelka

OLK je kitajski proizvajalec in dobavitelj, ki večinoma proizvaja standardni cilinder serije SC z dolgoletnimi izkušnjami. Upam, da bomo zgradili poslovni odnos z vami. Standardni pnevmatski cilindri serije SC so izdelani iz lahkih materialov, kot je aluminijeva zlitina, zaradi česar je teža manjša, kar pomaga izboljšati učinkovitost delovanja opreme. Odlikuje jih kompaktna zasnova in majhna velikost, kar omogoča namestitev v omejenih prostorih, primernih za scenarije s prostorsko stisko. V primerjavi s standardnimi cilindri ISO 15552 imajo cilindri serije SC enakega premera manjšo dolžino. Njihova nastavitev blazine je bolj gladka.

Z različnimi velikostmi in modeli, ki so na voljo, izpolnjujejo zahteve avtomatiziranih proizvodnih linij, pakirnih strojev in robotskih aplikacij, vključno s funkcijami, kot sta linearno potiskanje in vrtenje.

OLK, kot proizvajalec pnevmatike na Kitajskem, lahko načrtuje in proizvaja cilindre z različnimi premeri in gibi v skladu s podrobnimi zahtevami kupca in dejanskimi potrebami. Poleg tega so lahko opremljeni s komponentami cilindrov, kot so CA, CB, prirobnice in priključki. Standardni pnevmatski cilinder serije SC ponuja konkurenčne cene, kar strankam zagotavlja višjo stroškovno učinkovitost.

Standardni valj serije OULEIKAI SC, ki uporablja material iz aluminijeve zlitine. Značilnosti izdelka

Značilnosti standardnega cilindra serije SC:

Tlak v zračni jeklenki SC: 1,5 MPa (215 psi)

2. Tesnilo bata ima posebno dvostransko tesnilno strukturo, kompaktne velikosti, s funkcijo shranjevanja olja.

3. Je paličasti valj, s sprednjim in zadnjim pokrovom, povezanim z ohišjem cilindra iz aluminijaste cevi s stebri, kar zagotavlja dobro zanesljivost.

4. V primerjavi s standardnimi jeklenkami IS015552 imajo jeklenke serije SC manjše dolžine za enak premer jeklenke.

5. Gladka nastavitev blaženja valja.

6. Strankam so na voljo različne specifikacije jeklenk in dodatkov za montažo jeklenk.

7. Izbrani so tesnilni materiali, odporni na visoke temperature, ki zagotavljajo normalno delovanje jeklenke pri temperaturah do 150 °C.

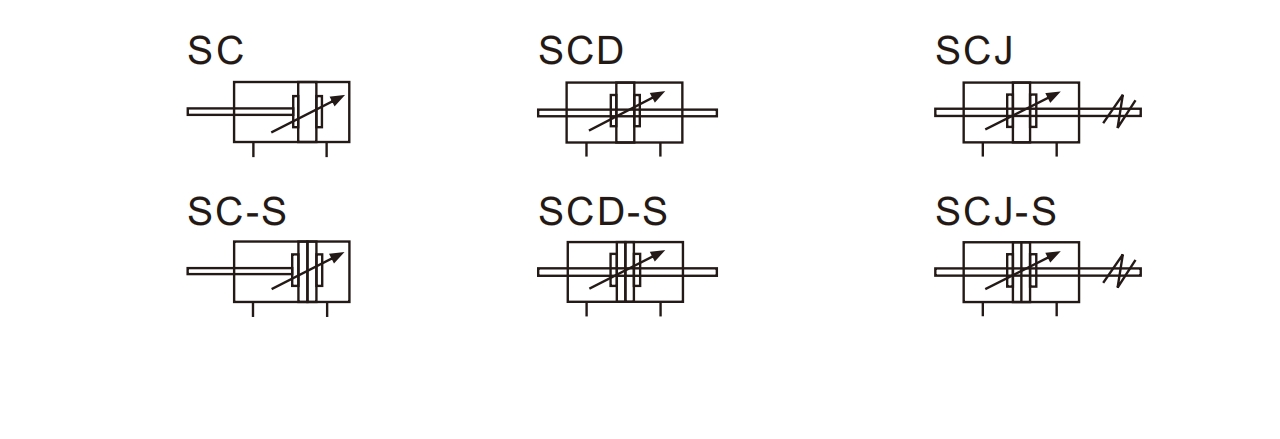

Simbol standardnega cilindra serije SC:

kodo za naročanje
SC	50	-	50	-	20	-	S
N:NBR	BORE		MOŽGANSKA KAPA		Nastavljiv hod		Magent	-
SC: standardni dvosmerni valj					10:10 mm		PRAZNO: brez magneta		Koda pečata	MONTAŽA	VRSTA NAVOJA

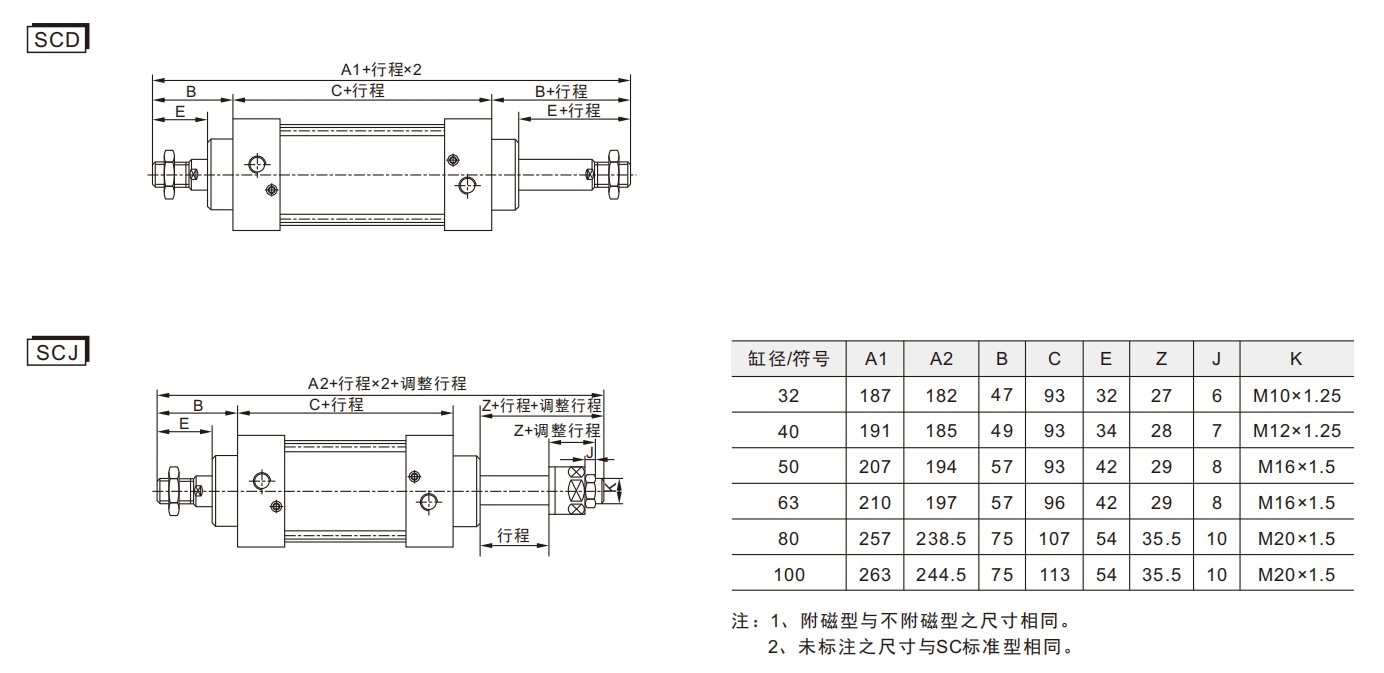

SCD: Dvojni palični dvojno delujoči cilinder					20:20 mm		S: z magnetom		prazno: TPU	LB	PRAZNO: PT
SCJ: dvojno delujoči valj z dvojno palico in nastavljivim gibom					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G:G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

Standardni cilinder serije SCParametri standardne specifikacije：

Velikost izvrtine (mm)	32	40	50	63	80	100
Igralski način	Dvojno delovanje
Delovni medij	Očiščen zrak
Delovni tlak	0,1–1,0 MPa (14–145 psi)
Dokaz pritiska	1,5 Mpa (215 psi)
Delovno temperaturno območje	'-20-80 ℃
	30-800
Način medpomnilnika	Nastavljiv
Razdalja medpomnilnika (mm)	21				28	29
Velikost vrat	PT1/8	PT1/4		PT3/8		PT1/2

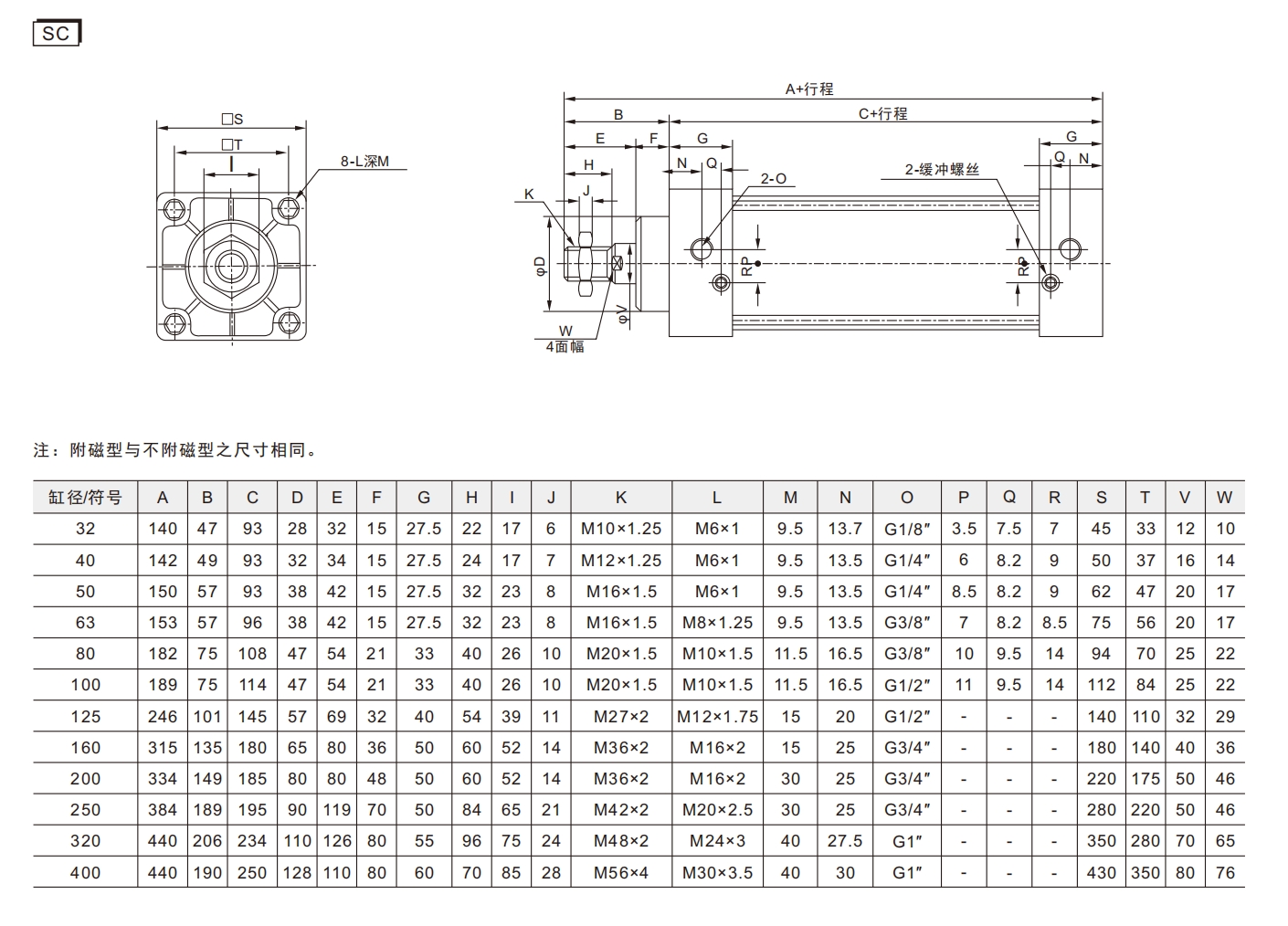

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	Magent	40	30	G1''	-	-	-	430	350	80	76

pogosta vprašanja:

V: Kakšna je razlika med območjem delovnega tlaka, ki se uporablja v zračni jeklenki serije SC, in tlakom Proof?

O: Območje delovnega tlaka: znotraj tega območja se jeklenka lahko normalno zažene, deluje in ohranja svojo zmogljivost. Območje delovnega tlaka zračne jeklenke SC: 0,1 MPa -1,0 MPa (14-145 psi); Če presežete to območje, lahko pride do zakasnjenega premika, okvare tesnila ali poškodbe.

Preizkušeni tlak: Nanaša se na najvišjo mejo tlaka, ki jo določi proizvajalec med tovarniškim testiranjem in označuje najvišji zračni tlak, ki ga lahko struktura izdelka prenese v kratkem času, ne da bi počila, se deformirala ali trajno poškodovala. Ni običajen delovni tlak, uporablja se le za preverjanje moči;

Na splošno je približno 1,5-kratnik zgornje meje delovnega tlaka;

Tlak v zračni jeklenki SC: 1,5 MPa (215 psi)
