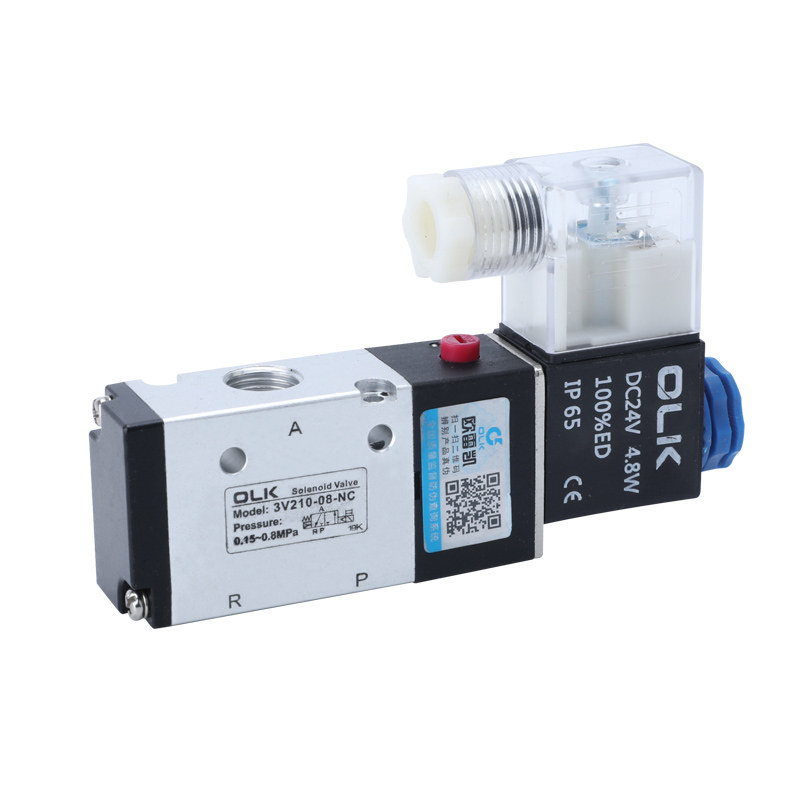

3-potni elektromagnetni ventil serije 3V

Model:3V210

Lahko ste prepričani, da kupite 3-potni elektromagnetni ventil serije 3V v naši tovarni, mi pa vam bomo ponudili najboljše poprodajne storitve in pravočasno dostavo.

Brand:
OLK
Initial State:
NO,NC
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Position:
3/2 way

Pošlji povpraševanje PDF prenos

Opis izdelka

3-potni elektromagnetni ventil serije Ouleikai (OLK) 3V spada v kategorijo pilotno vodenih elektromagnetnih smernih ventilov, ki se ponaša s hitro odzivnostjo in zanesljivim delovanjem ter je primeren za krmiljenje enodelujočih valjev. Ohišje ventila je izdelano iz aluminijeve zlitine, odporne proti koroziji in visokim temperaturam, zaradi česar je primeren za uporabo v različnih težkih okoljih.

Lahko se ujema s scenariji industrijske avtomatizacije, kot sta krmiljenje in pretvorba tekočin na različnih avtomatiziranih proizvodnih linijah, pnevmatski opremi, medicinskih napravah itd.

SIMBOL:

Koda za naročanje
3V	1	10	6	št	A
Model	Koda	Vrsta ventila	velikost vrat	Vrsta dejanja	Napetost	Non: vrsta Din
3V :2 položaj 3 potni elektromagnetni ventil	1:100 serije	10: enosmerni elektromagnetni ventil 3/2 smeri	M5:M5	NE: normalno zaprto	AC220V	L : vrsta linije
	2:200 serije	20:dvostranski elektromagnetni ventil 3/2	06:G1/8	NE: normalno odprto	AC110V
	3:300 serije		08:G1/4		AC24V
	4:400 serije		10:G3/8		AC36V
			15:G1/2		DC12V
					DC24V

OULEIKAI 3-smerni elektromagnetni ventil s pilotnim upravljanjem serije 3V Značilnosti izdelka

1. Konfiguracija z neposrednim delovanjem, odzivno preklapljanje;

2. Možnosti, ki so na voljo za normalno zaprte in normalno odprte vrste;

3. Koaksialna zaporna struktura, odlično tesnjenje, velik pretok;

4. Ni potrebe po mazanju z oljem;

5. Opremljen z ročno napravo za enostavno namestitev in odpravljanje napak;

6. Za izbiro je na voljo več standardnih razredov napetosti.

3-potni elektromagnetni ventil serije 3V Splošni podatki o parametrih:

delovni medij	Zrak (filtriran skozi filter nad 40 μm)
Akcija	Tip pilota
število položajev	Dve poziciji trismerni
mazalni	nepotrebno
Razpon delovnega tlaka MPa (psi)	0,15~0,8(21~114)
Zagotovljena odpornost na pritisk	1,5 MPa (215 psi)
Material telesa	aluminijeve zlitine
Standardna napetost	AC220V, AC110V, AC24V, DC24V, DC12V
Uporabite območje napetosti	AC:±15%DC:±10%
stopnjo zaščite	IP65 (DIN40050)
stopnja toplotne odpornosti	Razred B
Vrsta povezave	Vrsta vtičnice DIN, vrsta vtičnice
Čas vzbujanja	0,05 sekunde ali manj

Elektromagnetni ventil serije 3V 3 potni različni parametri

model	Premer vrat	Delovna temperatura °C	MAX delovna frekvenca	Površina prečnega prereza mm² (vrednost CV)	poraba energije
3V110-M5	M5	-20~70	5-krat/sekundo	5,5 (0,31)	AC: 3VA DC: 3W
3V120-M5	M5	-20~70	5-krat/sekundo	5,5 (0,31)	AC: 3VA DC: 3W

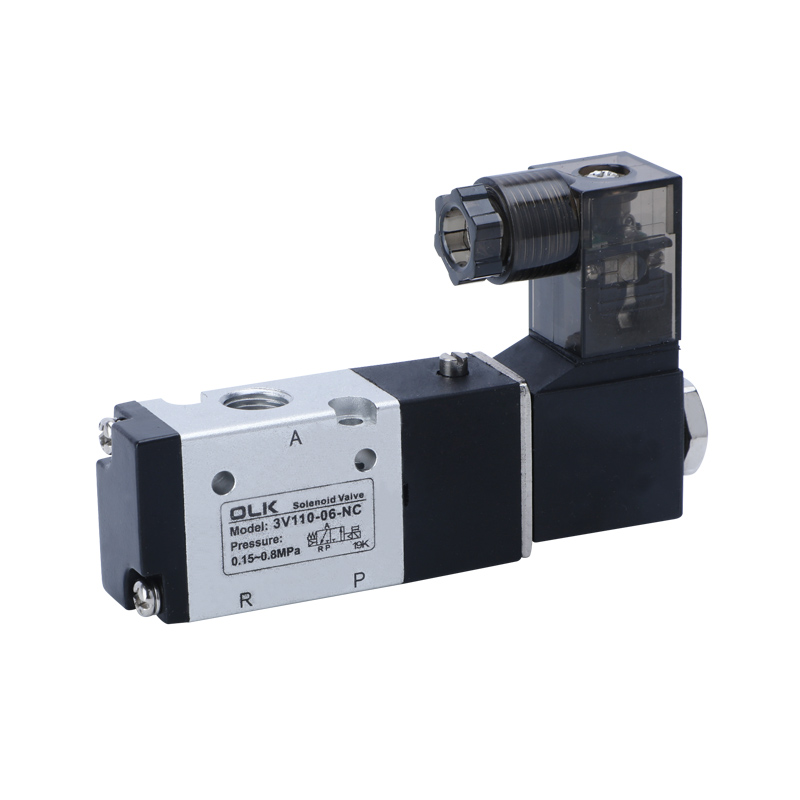

3V110-06	G1/8	-20~70	5-krat/sekundo	12,0 (0,67)	AC: 3VA DC: 3W

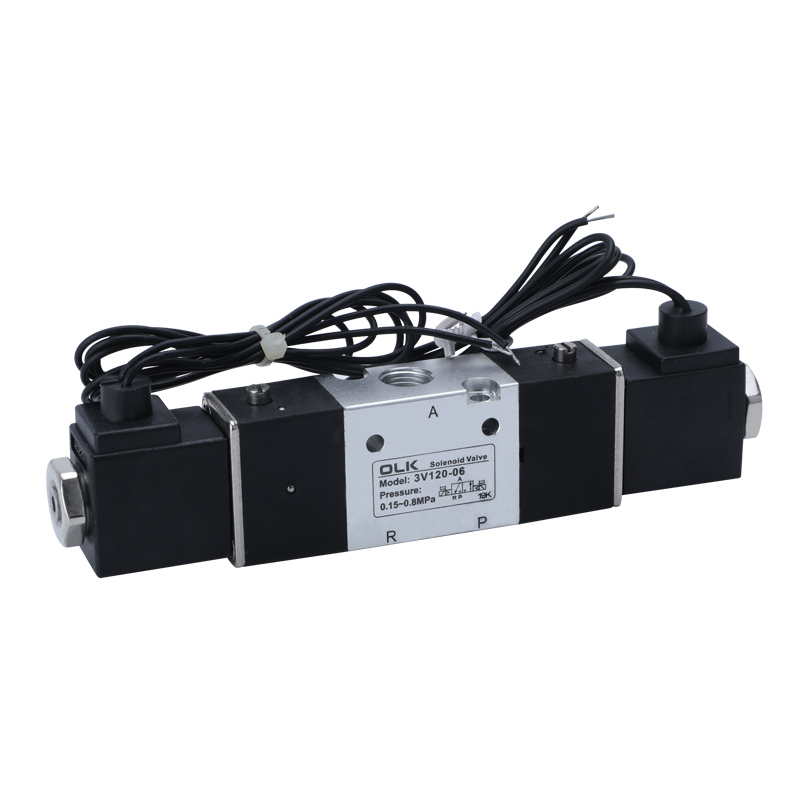

3V120-06	G1/8	-20~70	5-krat/sekundo	12,0 (0,67)	AC: 3VA DC: 3W
3V210-06	Dovod=izhod=G1/8	-20~70	5-krat/sekundo	14,0 (0,78)	AC: 6VA DC: 4,8 W

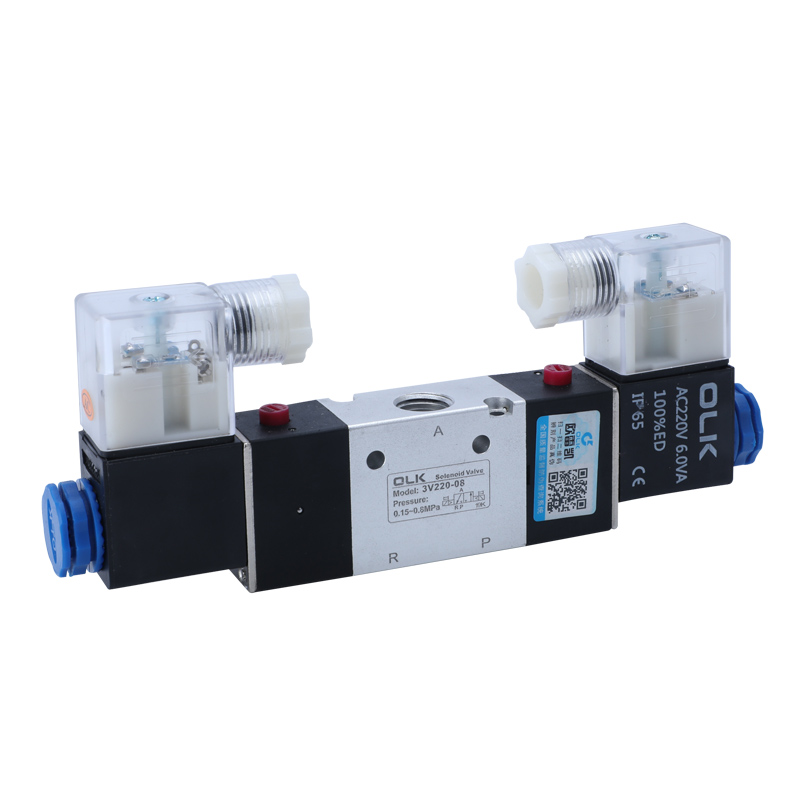

3V220-06	Dovod=izhod=G1/8	-20~70	5-krat/sekundo	14,0 (0,78)	AC: 6VA DC: 4,8 W
3V210-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	16,0 (0,89)	AC: 6VA DC: 4,8 W
3V220-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	16,0 (0,89)	AC: 6VA DC: 4,8 W
3V310-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	25,0 (1,39)	AC: 6VA DC: 4,8 W
3V320-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	25,0 (1,39)	AC: 6VA DC: 4,8 W
3V310-10	Sesanje=izhod=G3/8	-20~70	5-krat/sekundo	30,0 (1,67)	AC: 6VA DC: 4,8 W
3V320-10	Sesanje=izhod=G3/8	-20~70	5-krat/sekundo	30,0 (1,67)	AC: 6VA DC: 4,8 W
3V410-15	Dovod=izhod=G1/2	-5~60	3-krat/sekundo	50,0 (2,79)	AC: 6VA DC: 4,8 W
3V420-15	Dovod=izhod=G1/2	-5~60	3-krat/sekundo	50,0 (2,79)	AC: 6VA DC: 4,8 W

Hot Tags: 3V elektromagnetni ventil, 3/2 potni pnevmatski ventil, enostranski cilindrični ventil, 3 priključni elektromagnetni ventil, ekskluzivni ventil OLK
