Na splošno,PU cevso nameščeni na zračnih kompresorjih za transport plina. Funkcionalno lahko prevaža tudi vodo in druge tekočine, vendar korozijska odpornost PU cevi ni posebej močna.
Razpoložljiva oprema: pnevmatska oprema, zračni kompresor, pnevmatsko orodje, zračna črpalka, zračni cilinder, rezalni stroj, brizgalna oprema, varilna oprema, industrijski robot, pakirni stroj, oprema za nadzor okolja, vlažilec, oprema za odstranjevanje prahu, prezračevalni sistem, pršilni sistem, hladilna oprema. Laboratorijska in medicinska oprema: laboratorijski instrumenti, analizatorji, oprema za medicinske pline, vzorčevalniki zraka. Vozila in stroji: oprema za vzdrževanje avtomobilov, pnevmatski sistemi vzmetenja, avtomatizacija kmetijskih strojev Proizvodna oprema: montažne linije, transportni sistemi, oprema za testiranje Druga oprema: stroji za polnjenje pijač, oprema za predelavo hrane, naprave za napihovanje balonov, oprema za peskanje.
PU cev za zrak, ki se pogosto uporablja v opremi za avtomatizacijo.
| PU（poliuretanska cev） | PA（najlonska cev） | PE (polietilenska cev) | Gumijasta cev | Pletena ojačana cev | Ultra fleksibilna cev | PU ploščata cev | |
| Lastnosti: | Najpogosteje uporabljena zračna cev, izjemno fleksibilna Dobra, gladka površina, nizek notranji upor. | Visoka trdota, dobra togost, sposobnost ohranjanja oblike | Mehak material, polprosojen, poceni. | Izdelana iz naravnega ali sintetičnega kavčuka in ojačana s pletenico | PU ali najlonska cev z zunanjo pleteno ojačitveno plastjo iz poliestra, aramidnih vlaken ali žice iz nerjavečega jekla, ki nudi izboljšano tlačno odpornost in mehansko trdnost. | Z uporabo posebnih materialov in postopkov fleksibilnost daleč presega fleksibilnost navadnih PU cevi | Telo cevi je ravno in več cevovodov je mogoče integrirati vzporedno. |
| Prednost | Dobra prožnost, odpornost proti obrabi, odpornost na torzijo, lahek, enostaven za navijanje in namestitev | Odpornost na visok pritisk, odpornost na visoke temperature (do 110 ° C), odlična odpornost na olje in kemikalije ter ni zlahka oksidirana | Poceni cena, dobra odpornost na nizke temperature in odpornost proti koroziji (kisline, alkalije). | Odlična elastičnost, absorbira tresljaje in ima močno vremensko odpornost. | Izjemno visoka tlačna odpornost (do nekajkrat višja od običajnih cevi), proti ekspanziji in dobra impulzna zmogljivost | Izjemno mehak, z zelo majhnim upogibnim radijem, odporen na ponavljajočo se upogibno utrujenost in ga ni enostavno zlomiti. | Prihranek prostora, urejen in lep, enostaven za upravljanje več virov zraka in preprečevanje zapletanja. |
| Slabost | Odpornost na visoke temperature je povprečna (običajno -10 °C~+60 °C), odpornost na olje in kemikalije pa ni tako dobra kot najlonske cevi. | Slaba fleksibilnost, zlahka krhka pri nizkih temperaturah in zahteva velik prostor za upogibanje. | Slaba tlačna odpornost, ni odporna na visoke temperature, nagnjena k staranju in šibka odpornost proti obrabi. | Izjemno obsežne, z visoko odpornostjo notranjih sten in enostavnim staranjem so plastične cevi postopoma nadomestile sodobne pnevmatske sisteme. | Fleksibilnost se zmanjša, upogibni radij se poveča, cena pa postane višja. | Cena je običajno višja, tlačna upornost pa je lahko nekoliko nižja od običajnih cevi iste specifikacije. | Smer upogibanja je omejena (lahko se upogiba le proti ravnini), cena pa relativno visoka |
| Tipične aplikacije: | Najmočnejša univerzalnost, primerna za povezovanje velike večine pnevmatske opreme, predvsem v situacijah, ki zahtevajo pogosto premikanje in upogibanje, kot so robotske roke in mobilne naprave | Fiksna namestitev, kjer se zahteva odpornost na olje in temperaturo, kot so cevovodi v bližini obdelovalnih strojev, avtomobilske proizvodnje in visokotemperaturne opreme. | Primerno za nizkotlačne, začasne povezave plinskih poti ali za nekritična področja, kot sta voda in kmetijsko namakanje. Manj pogosto se uporablja v pnevmatskih tokokrogih za glavne tokokroge. | Uporablja se predvsem za težko opremo, gradbene stroje in priložnosti, ki zahtevajo veliko fleksibilnost in odpornost na vibracije. | Uporablja se v visokotlačnih pnevmatskih sistemih, izhodih zračnih kompresorjev, glavnih cevovodih za oskrbo s plinom na dolge razdalje in situacijah, kjer se pogosto ustvarjajo tlačni impulzi. | Vlečna veriga (Tank chain) znotraj telesa robota, ki je podvržena visokofrekvenčnemu povratnemu gibanju, in oprema, ki zahteva izjemno visoko fleksibilnost. | Povzetek plinske poti za naprave z več izvedbenimi komponentami, kot so centralizirani cevovodi od delovnih postaj, ventilski otoki do aktuatorjev. |
Cev iz poliuretanske cevi (PU) je na voljo v štirih barvah: modri, prozorni, rdeči in modri. Za nas je priročno razlikovati in povezati delovno cev v pnevmatskih napravah. Natančneje, odvisno je od standardnih specifikacij posameznega podjetja. Nekatera podjetja na primer zahtevajo prozorne cevi za vakuum, modre cevi za dovod zraka in oranžne cevi za izstop zraka, da bi razlikovali različne cevovode in olajšali hitro odpravljanje težav in pozicioniranje med vzdrževanjem zračnega tokokroga.
Prvič, vemo, da lahko velikost zračne cevi PU določa pretok. Večja kot je pnevmatska cev, večja je pretočna zmogljivost, kar posledično vpliva na delovno hitrost zračnega cilindra.

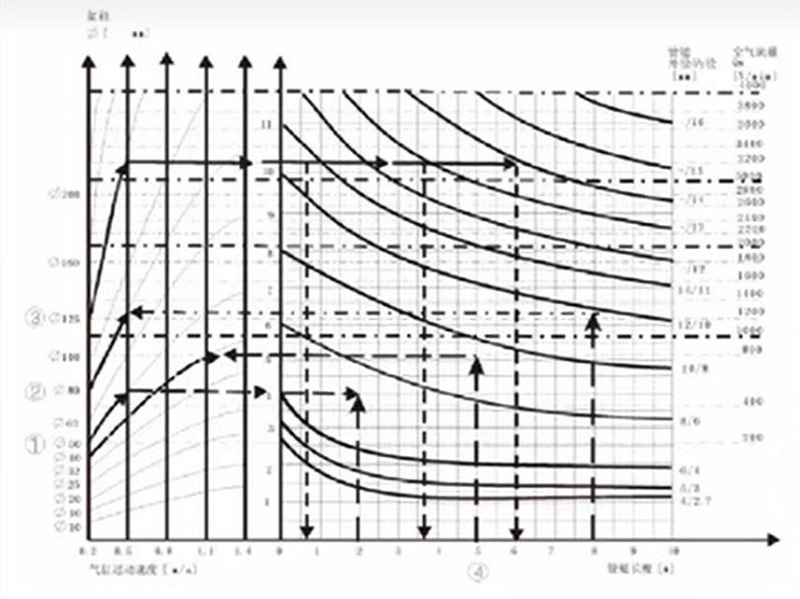

Strogo gledano, ko se odločamo, moramo za izračun vključiti parametre, kot so hod, število vrtljajev na minuto, premer cilindra itd. Vendar se na podlagi ustreznih izkušenj priporočajo drugačne specifikacije jeklenk z ustreznimi specifikacijami cevi za zračni vod.
| Velikost izvrtine zračnega cilindra (mm) | Velikost cevi (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Glavni cevovod za delovanje ventila lahko izbere nekoliko večje cevi (kar ne bo povzročilo dodatne porabe zraka, zato ne bo dodatnih stroškov pri delovanju).
2. Vendar je treba cev med ventilom in valjem optimizirati v skladu z naslednjimi načeli: če je premer cevi premajhen, se bo dušila in tako omejila hitrost valja; Vendar lahko prevelik premer cevi povzroči stagnacijo, s čimer se poveča poraba zraka in čas polnjenja.
3. Upoštevati je treba upogibni radij in zelo pomembno je, da preverite upogibni radij pri uporabi vlečne verige.
PU cevi imajo običajno delovni tlak okoli 10 kg/cm² pri sobni temperaturi, čeprav se ta lahko razlikuje glede na velikost in model. Za visokotlačne aplikacije je boljša izbira ojačana PU pletena cev. Izdelan je s troslojno zasnovo - zunanji PU, srednja ojačitev iz poliestrske pletenice in notranji PU - kar zagotavlja večjo odpornost na pritisk in vzdržljivost. Poleg tega je ta vrsta PU cevi primerna za prenos zraka in vode.
Načelo izbire: tlak porušitve ≥ 3 × delovni tlak

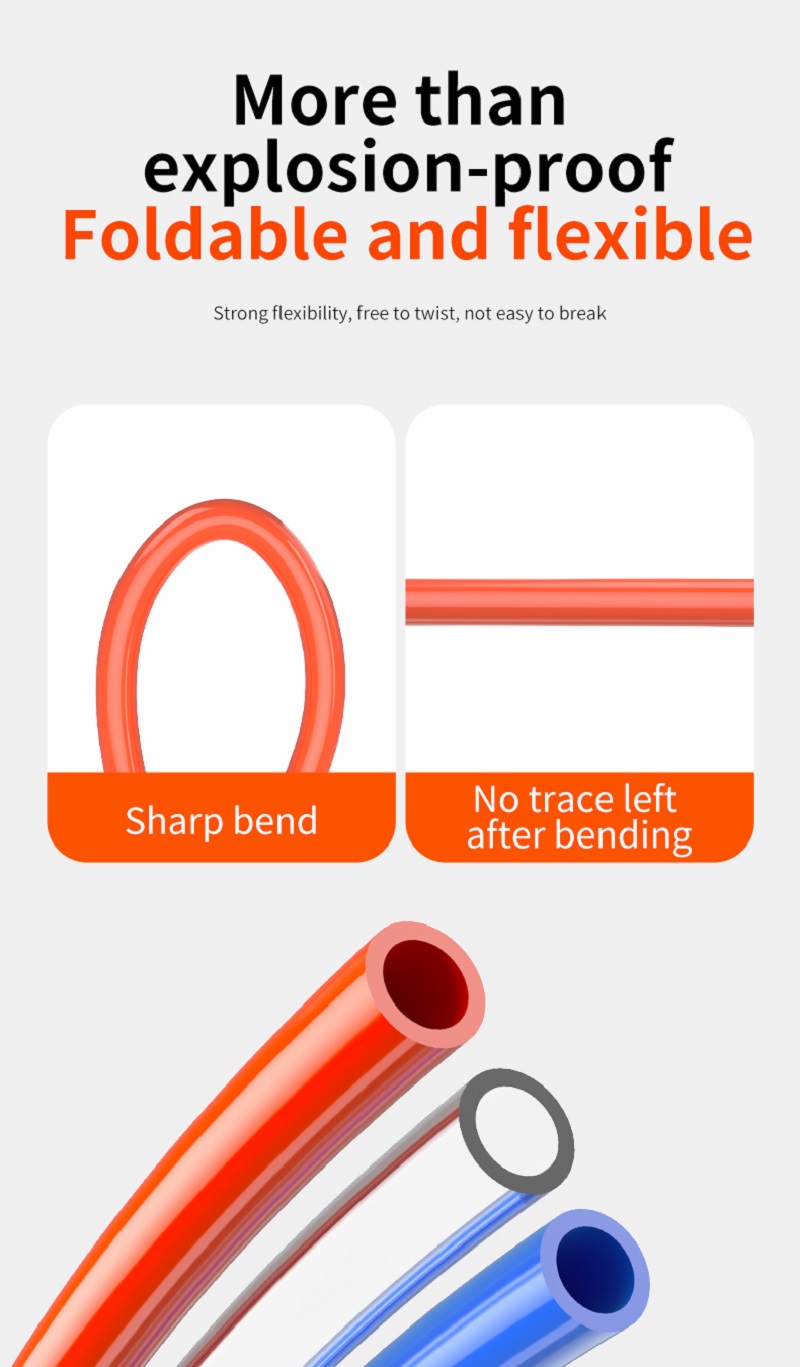

Fleksibilnost PU cevi igra ključno vlogo pri namestitvenem prostoru in premikanju opreme, zlasti če se uporabljajo različne velikosti, kot so 6 mm in 8 mm PU cevi. Manjši premeri, kot je 6 mm PU cev, ponujajo manjši radij upogibanja, zaradi česar so idealni za kompaktne namestitve, kot so nadzorne plošče ali majhni sistemi avtomatizacije, kjer je prostor omejen. Nasprotno pa 8 mm PU cevi zagotavljajo večjo zmogljivost pretoka zraka in se običajno uporabljajo v aplikacijah, kot so pnevmatska orodja ali večji stroji, kjer sta potrebna tako prožnost kot zmogljivost pretoka. V dinamičnih sistemih, kot so robotske roke ali pakirni stroji, visokokakovostne poliuretanske cevi zagotavljajo nemoteno gibanje brez zvijanja, izboljšajo učinkovitost in podaljšajo življenjsko dobo. Izbira prave velikosti neposredno vpliva na delovanje sistema in učinkovitost namestitve.
mehkejši, odporen na upogibanje, zmožen hitrega odboja po upogibanju, manj nagnjen k blokadam med upogibanjem, specializiran za sisteme avtomatizacije, usmerjanje opreme brez zatikanja
Trdota PU cevi je običajno med 60A in 95A, odvisno od formule materiala in uporabe. 60APU cevje mehak in enostaven za upogibanje, primeren za prizore, ki zahtevajo pogosto gibanje; 95A PU cev je trša in primerna za situacije, ki zahtevajo visok pritisk ali dolgotrajno fiksacijo. Pri izbiri je treba uravnotežiti fleksibilnost in togost glede na dejanske potrebe.
①. Razmerje materiala: Razmerje mehkih in trdih segmentov v poliuretanu neposredno vpliva na trdoto in prilagoditev razmerja lahko spremeni lastnosti cevi.
②. Dodatki: Dodatek določenih polnil ali mehčalcev lahko bistveno spremeni trdoto, na primer dodajanje silicijevega dioksida, ki lahko poveča togost.
③. Proizvodni proces: Parametri postopka, kot sta temperatura iztiskanja in hitrost hlajenja, lahko prav tako subtilno vplivajo na končno trdoto.
·Dinamična uporaba: V scenarijih pogostega upogibanja (kot je mehanska oskrba s plinom v roki) je priporočljivo izbrati cevi v razponu od 60 A do 75 A, da preprečite pokanje zaradi utrujenosti.
·Okolje z visokim pritiskom: pri transportu visokotlačnih tekočin je priporočljivo uporabljati trde cevi z 85A ali več, da zagotovite tlačno trdnost.
Zahteve glede odpornosti proti obrabi: V situacijah, ko je na tleh vlečenje ali trenje, je bolj idealna uravnotežena trdota okoli 80 A.
①. Preverite trdoto in določite 85-95A. Poleti se trdota 98A pri visokih temperaturah ne zmehča zlahka; Trdota 95A pozimi, v mrzli zimi ni zlahka utrjena. Premehak se zlahka razjezi; Pretrdo in nagnjeno k pokanju
②. Stisnite steno cevi enakomerno brez mehurčkov. Če je pri stiskanju votla ali vbočena dlaka, se šteje za okvarjeno
③. Preverite elastičnost. Ko se upogne za 90 stopinj, se v nekaj sekundah odbije. Če je odboj počasen in ostanejo gube, jih ne smete uporabljati
④. Preverite notranji premer in izberite ustrezne specifikacije glede na tlak opreme. Če notranji premer ni pravilen, bo to vplivalo na moč
Stisnjen zrak iz kompresorjev ima visoko temperaturo. Kratkotrajna uporaba je v redu, vendar lahko dolgotrajna uporaba povzroči otekanje ali pokanje cevi. Priporočljiva je uporaba z zračnimi rezervoarji, hladilniki in zračnimi filtri.
V delavnicah se PU cevi pogosto zvijajo, vlečejo in lahko pridejo v stik z jedkimi tekočinami. Ti dejavniki lahko poškodujejo površino cevi, pospešijo staranje in skrajšajo življenjsko dobo. Pravočasno zamenjajte cevi ali uporabite OLK visokotlačne pletene PU cevi.
Barvanje s pršenjem vključuje visoke temperature, korozivne barve in vlečenje cevi pod pritiskom, kar lahko privede do poka. Upoštevajte diagram tlaka in temperature cevi, vzdržujte tlak v varnih mejah in razmislite o uporabi visokotlačne pletenice OLKPU cevi.
Običajne ravne povezave, zavoje in T-spoje je mogoče povezati
Da, barvo pnevmatske cevi in oznake na njej je mogoče prilagoditi
