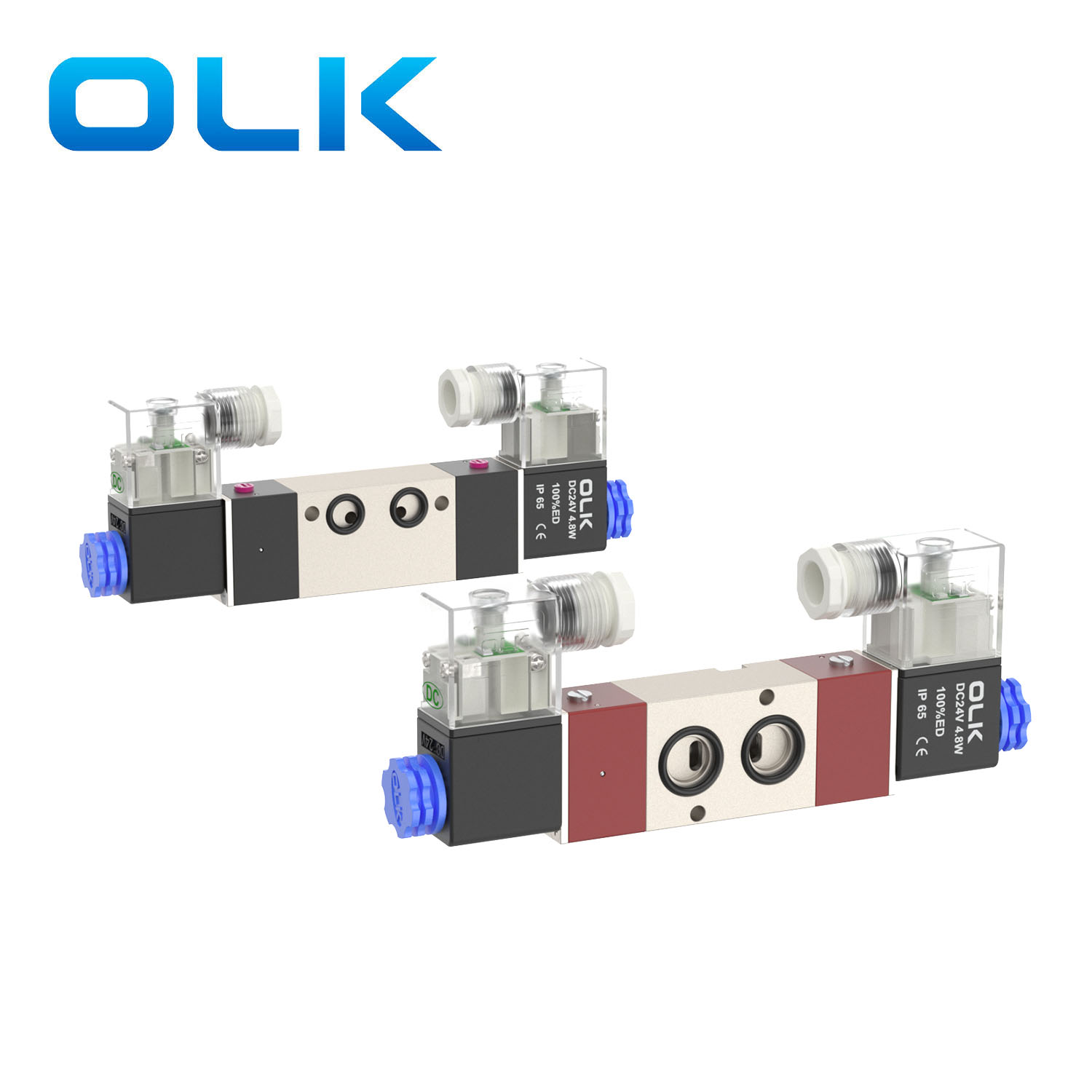

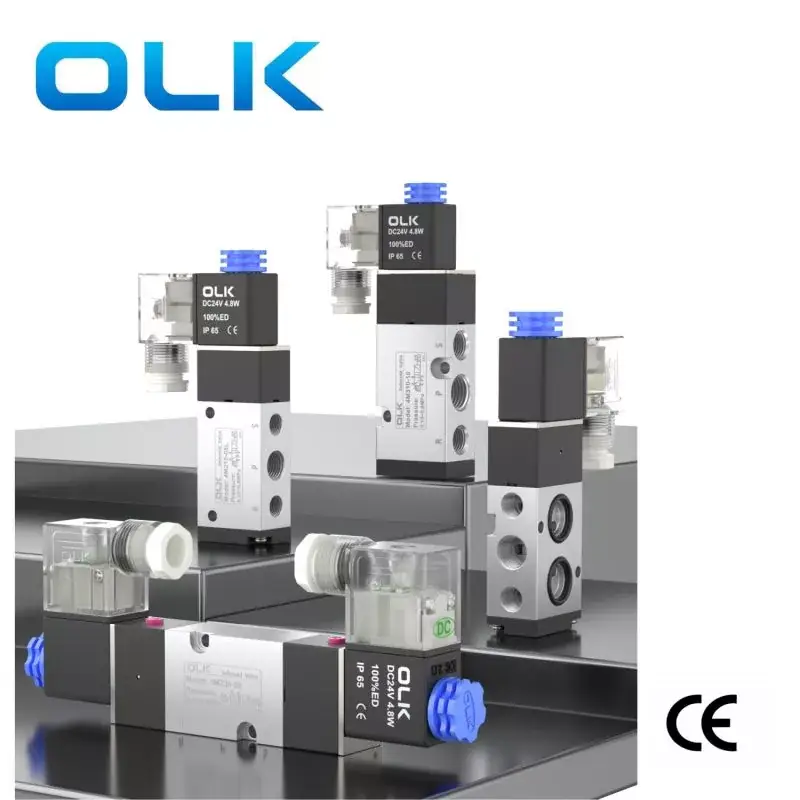

4m serije magnetni ventil 5 Way

Model:4M210-08

OLK je eden izmed znanih kitajskih proizvajalcev in dobaviteljev pnevmatskih magnetnih ventilov. Naša tovarna je specializirana za proizvodnjo 4m Namur ventila 5 Way. Dobrodošli pri nakupu malenoidnega ventila serije 4m serije 5 poti od OLK. Vsaka zahteva strank odgovori v 24 urah.

Pošlji povpraševanje PDF prenos

Opis izdelka

Serija Ouleikai (OLK) 4M serije dvosmernih enosmernih magnetnih ventilov z neposrednimi prodaji uporabljajo pilotsko krmiljenje, ki vsebuje hitro hitrost odziva in zanesljivo delovanje, ki je primerna za nadzor dvojnih delovanja jeklenk. Tuljava ima logotip ED, kar omogoča nenehno energijo za daljše obdobje. Dvoglavni dvostranski magnetni ventil ima pomnilniško funkcijo. Odebeljena telo ventila je podvržena močni oksidaciji, da poveča površinsko trdoto. Pred uporabo preverite ventil in cevovod, da zagotovite, da so nedotaknjeni in brez puščanja, da ne vplivajo na normalno delovanje ventila.

4M Namur Malenoidni ventil je varianta 4V magnetnega ventila, z enakim funkcionalnim načelom kot 4V. Na podlagi različnih zahtev za namestitev je malenoidni ventil serije 4M spremenil nekaj dimenzij vmesnika in pritrdilne luknje. Pnevmatično podjetje Ouleikai (OLK) ponuja različne specifikacije in modele za zadovoljevanje različnih potreb strank, ki zagotavljajo prilagodljive storitve.

Ouleikai s hitrostjo odziva 4m Namur ventil 5 Way CE Certifikat značilnosti izdelka

Funkcije izdelka:

1. notranje pilotska struktura.

2. struktura bata, ki se ponaša z odlično tesnjenjem in odzivno reakcijo.

3. Dvojna glava 2-položaj magnetni ventil s funkcijo pomnilnika.

4. Notranje luknje, obdelane s posebnimi tehnikami, kar ima za posledico minimalno odpornost na trenje, nizki izhodiščni zračni tlak in podaljšano življenjsko dobo.

5. Mazanje ni treba.

6. Stranska plošča, ki omogoča neposredno povezavo z aktuatorjem ventila.

7. Opremljen z ročno napravo za priročno namestitev in odpravljanje napak.

8. Napetost AC220V; AC110; AC24V, DC24V; DC12V za izbiro.

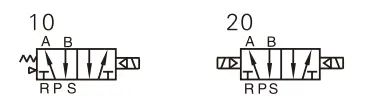

4m simbol ventila Namur:

4M Namur ventil 5 Way CE Certifikat Splošni parametri

delovni medij	Zrak (filtriran skozi filter nad 40 μm)
Dejanje	Tip pilota
število položajev	2 položaj 5
mazanje	nepotrebno
MPA delovnega tlaka (PSI)	0,15∼0,8 (21 ~ 114)
Zajamčena tlačna odpornost	1,5MPA (215psi)
Delovna temperatura ° C.	-20∼70
Telesni material	Aluminijasta zlitina
Standardna napetost	AC220V, AC110V, AC24V, DC24V, DC12V
Uporabite območje napetosti	AC: ± 15 ％ DC: ± 10 ％
poraba energije	AC: 6VA DC: 4.8W
raven zaščite	IP65 (DIN40050)
stopnja toplotne odpornosti	Razred b
Vrsta povezave	Vrsta vtičnice DIN, vrsta vtičnice
Čas vzbujanja	0,05 sekunde ali manj

4m Namur ventil 5 Way CE CertificateRni parametri

model	Premer vrata	Največja delovna frekvenca	Pretočna prečna površina mm² (CV vrednost)
4M210-06	Vnos = g1/8	5 krat/sekundo	14,0 (0,78)
4M220-06	Vnos = g1/8	5 krat/sekundo	14,0 (0,78)
4M210-08	Vnos = g1/4 izpuh = g1/8	5 krat/sekundo	16,0 (0,89)
4M220-08	Vnos = g1/4 izpuh = g1/8	5 krat/sekundo	16,0 (0,89)
4M310-08	Vnos = g3/8 izpuh = g1/4	4/sek	25.0 (1,40)
4M320-08	Vnos = g3/8 izpuh = g1/4	4/sek	25.0 (1,40)

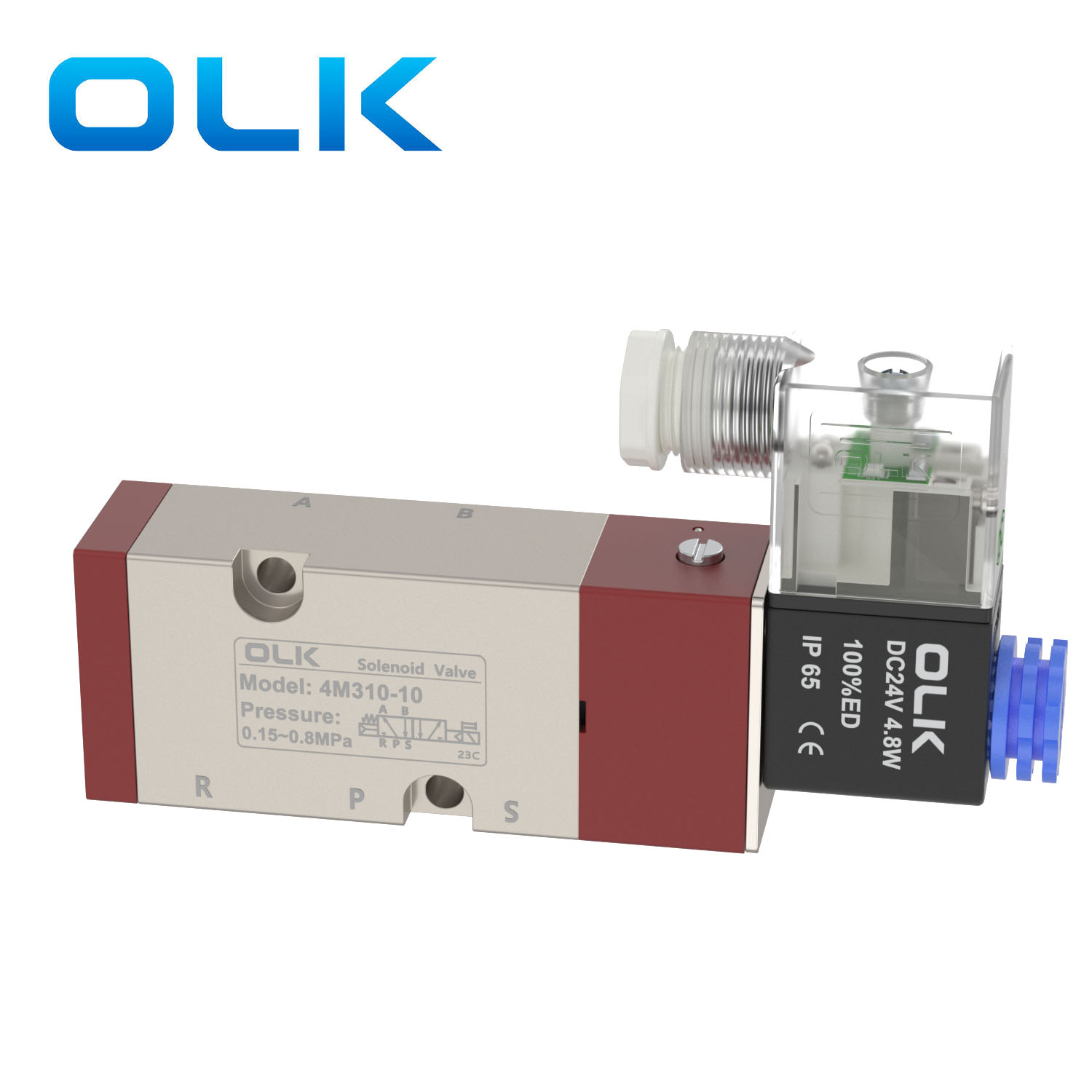

4M310-10	Vnos = g1/4	4/sek	30 (1,68)
4M320-10	Vnos = g1/4	4/sek	30 (1,68)

Vloga:

Ta vrsta 4V Namur ventila ali 4V serije serije Platnika je mogoče neposredno namestiti na aktuatorje ventila (na primer pnevmatski aktuatorji) brez potrebe po dodatnih cevovodih.

Običajno se uporablja za nadzor nad odpiranjem in zapiranjem pnevmatskih aktuatorjev, zlasti metuljčkov in krogličnih ventilov.

Navodila za namestitev:

Najprej se prepričajte, da ima aktuator ventila vmesnik Namur in razdaljo za namestitev.

Prepričajte se, da je zračni sistem pravilen. Končno pritisnite ročno preglasitev magnetnega ventila, da preverite, ali je funkcija krmiljenja ventila metulja pravilna.

Pogosta vprašanja:

1.Kaj pomeni 4V ventili "Namur"？

Njegova namestitvena površina, velikost vijaka in pnevmatski vmesnik so v skladu s standardi Namur.

2. Kakšna je razlika med aktuatorjem ventila in 4V Namur ventilom?

4V Namur malenoidni ventil krmilni ventil Pogobnik deloma.VALVE AKTUATOR CONTROL MUTURFLY RUTLE ali krogličnega ventila delujeta.

3. Kako deluje ventil, ki ga nadzoruje aktuator?

Enkratni aktuator: magnetni ventil je prezračen, s tem, da se premika bat aktuatorja, notranja vzmet pa se samodejno ponastavi.

Dvojni aktuator: magnetni ventil nadzoruje dva zračna vrata, aktuator pa bat potisne naprej ali nazaj, da preklopi odpiranje in zapiranje ventila metulja

4. Kaj je pnevmatični ventil za aktuator?

Pnevmatični ventil za pogon je krmilni ventil, ki ga poganja stisnjen zrak, ki se uporablja za odpiranje, zapiranje ali uravnavanje pretoka tekočine v cevovodih.

5. Katere so tri vrste aktuatorjev?

Pnevmatični aktuator, električni aktuator, hidravlični aktuator
