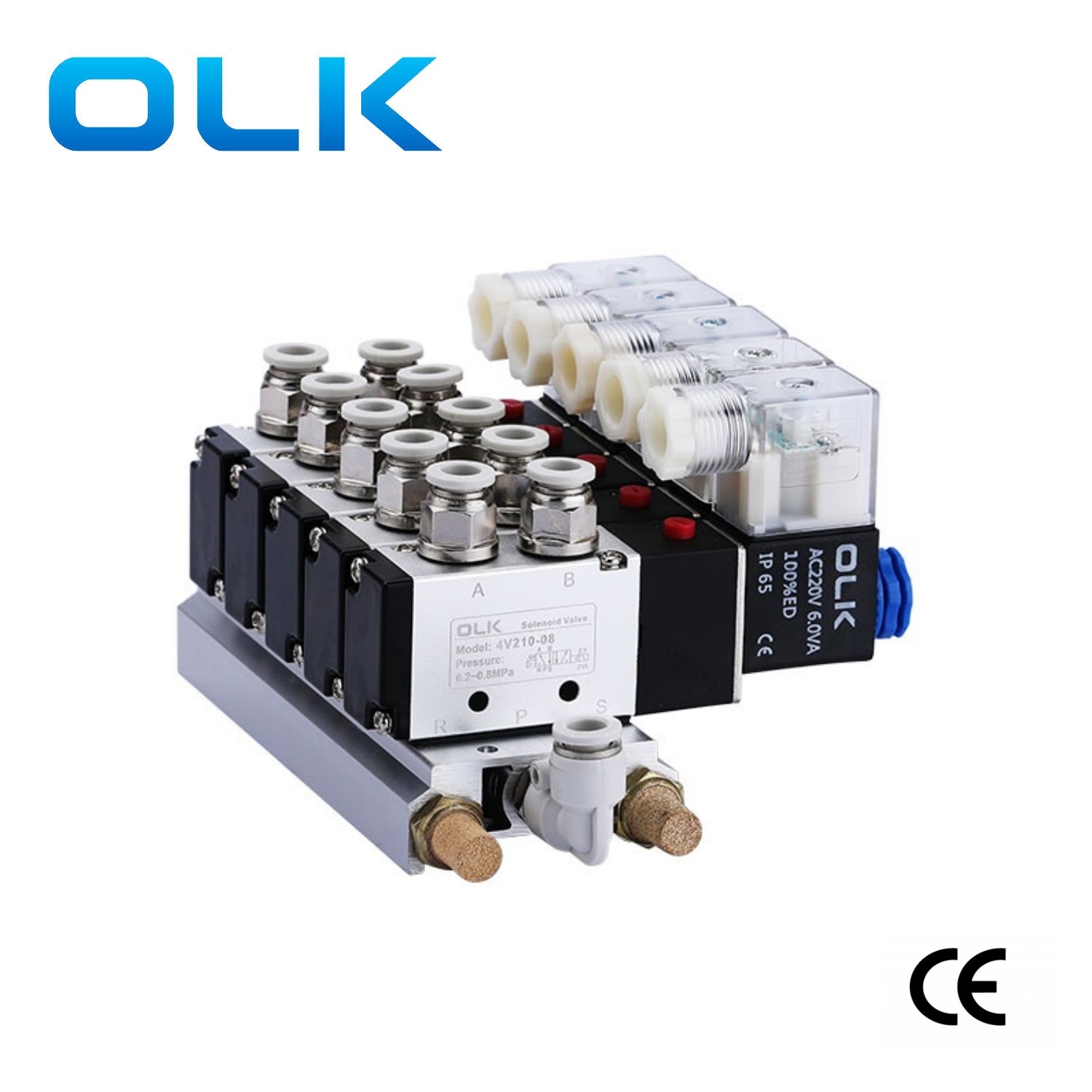

4V serija magnetni ventil 5 -Was magnetni ventil je tekoči usmerjevalni ventil, primeren za zrak kot delovni medij.
Telo magnetne ventila s 5 Was 4V je izdelan iz aluminijeve zlitine in vključuje kakovostne materiale, kot so pilotne glave, zaščitene do prahu, mitsubishi tesnilne komponente in ne-zmrzovalno mazalno olje. Lahko ohrani svojo funkcionalnost v ostrih delovnih okoljih. Ta ventil je doživel strogo testiranje skladnosti EMC in LVD ter pridobil certifikat CE, pri čemer je dosegel najvišje standarde varnosti in kakovosti.
Izdelek sprejema prilagojene barve videza, kar uporabnikom omogoča hitro prepoznavanje izdelka v zapletenih integriranih sistemskih okoljih.
Standardni vmesniki za malenoidne ventile serije 4V so M5, G1/8, G1/4, G3/8, G1/2, na voljo v integriranih nizih za enostavno namestitev. Obstaja več možnosti za obratovalne napetosti, odvisno od določenega scenarija uporabe, da izberete ustrezno napetostno moč.
Serije 4V Malenoidni ventili Ouleikai (OLK) se pogosto uporabljajo v različnih industrijskih scenarijih, kot so avtomatizacija embalaže, medicinska naprava, tekstilna oprema, ki zagotavlja zanesljive rešitve za vašo proizvodno linijo.
Simbol:
| 4V | 2 | 10 | 08 | AC110V | Bivši p |
| Model | Koda | Vrsta ventila | Velikost vrat | Napetost | Metoda ožičenja |
| 4V: 2 položaj 5 Way /2 položaj 5 -Way Magnetnoidni ventil | 1: 100 serij | 10: Enojni magnetni ventil 5/2 Way | M5: M5x0.8 | O: AC22C | Prazno: tvoje |
|
|
2: 200 serije | 20: Dvojni magnetni ventil 5/2 Way | 06: G1/8 | B: DC24V | I: Line |
|
|
3: 300 serije | 30C: dvojni magnetni 5/3 Way zaprto središče | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30E: Dvojni magnetni 5/3 Way Center Center | 10:G3/8 | E:AC24V |
|
|
|
|
30P: Dvojni solenoid 5/3 Way Tlass Center | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Funkcije izdelka:
1. pilotni način: na voljo zunanje in notranje možnosti;
2 .. struktura bata, odlično tesnjenje, občutljiv odziv ；
3. Three položaj magnetni ventili ponujajo tri osrednje funkcije, ki jih lahko izbirate med:
4. Dvoglave dvojne magnetne ventile imajo funkcijo pomnilnika;
5. Notranje luknje, obdelane s posebnimi tehnikami, nizko odpornostjo na trenja, nizkim zagonskim pritiskom, dolgo življenjsko dobo;
6. Ni potrebe po mazanju nafte;

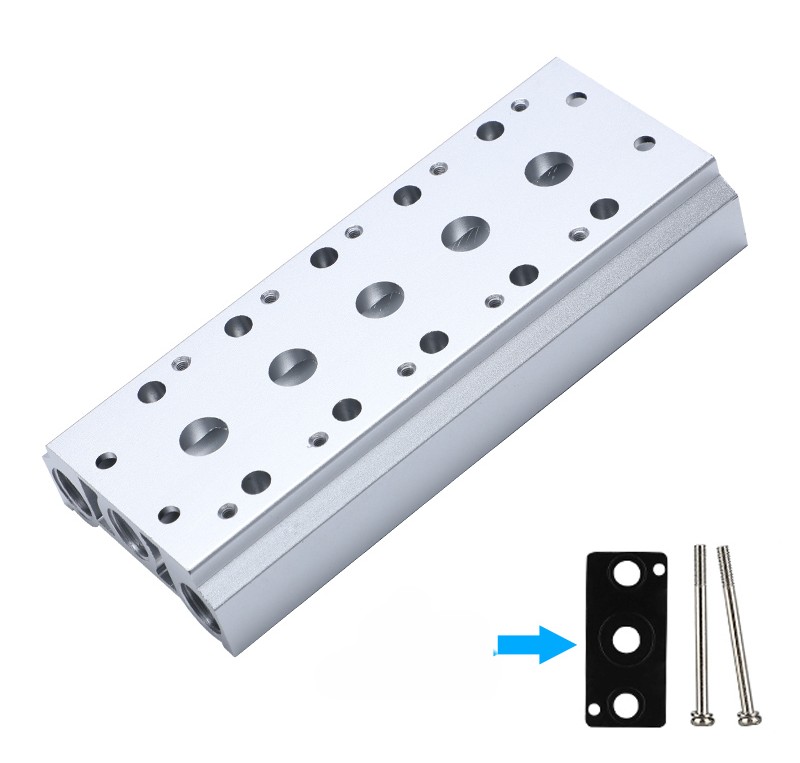

7. Ali se lahko integrirate s sklopom ventila za osnovno ploščo, s čimer shranite prostor za namestitev;
8. Opremljen z ročno napravo za enostavno namestitev in odpravljanje napak;
9. Za izbiro je na voljo več standardnih ravni napetosti.
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Dejanje |
Tip pilota |
|
mazanje |
nepotrebno |
|
MPA delovnega tlaka (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Zajamčena tlačna odpornost |
1,5MPA (215psi) |
|
Delovna temperatura ° C. |
-20∼70 |
|
Telesni material |
Aluminijasta zlitina |
|
Standardna napetost |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Uporabite območje napetosti |
AC: ± 15 ％ DC: ± 10 ％ |
|
poraba energije |
AC: 3VA DC: 3W |
|
raven zaščite |
IP65 (DIN40050) |
|
stopnja toplotne odpornosti |
Razred b |
|
Vrsta povezave |
Vrsta vtičnice DIN, vrsta vtičnice |
|
Čas vzbujanja |
5 krat/sekundo |
|
model |
Premer vrata |
število položajev |
Najvišja delovna frekvenca |
Učinkovita prečna površina mm² (CV vrednost) |
|
4V110-M5 |
Vnos = outlet = m5 |
2 položaj 5 |
5 krat/sekundo |
5.5 (0,31) |
|
4V120-M5 |
Vnos = outlet = m5 |
2 položaj 5 |
5 krat/sekundo |
5.5 (0,31) |
|
4V130C-M5 |
Vnos = outlet = m5 |
Tri položaj na pet poti |
3 -krat/sekundo |
5.0 (0,28) |
|
4V130E-M5 |
Vnos = outlet = m5 |
Tri položaj na pet poti |
3 -krat/sekundo |
5.0 (0,28) |
|
4V130P-M5 |
Vnos = outlet = m5 |
Tri položaj na pet poti |
3 -krat/sekundo |
5.0 (0,28) |
|
4V110-06 |
Vnos = outlet = g1/8 |
2 položaj 5 |
5 krat/sekundo |
12,0 (0,67) |
|
4V120-06 |
Vnos = outlet = g1/8 |
2 položaj 5 |
5 krat/sekundo |
12,0 (0,67) |
|
4V130C-06 |
Vnos = outlet = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
9,0 (0,50) |
|
4v130e-06 |
Vnos = outlet = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
9,0 (0,50) |
|
4V130P-06 |
Vnos = outlet = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
9,0 (0,50) |
|
4V210-06 |
Vnos = outlet = g1/8 |
2 položaj 5 |
5 krat/sekundo |
14,0 (0,78) |
|
4V220-06 |
Vnos = outlet = g1/8 |
2 položaj 5 |
5 krat/sekundo |
14,0 (0,78) |
|
4V230C-06 |
Vnos = outlet = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
12,0 (0,67) |
|
4v230e-06 |
Vnos = outlet = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
12,0 (0,67) |
|
4v230p-06 |
Vnos = outlet = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
12,0 (0,67) |
|
4V210-08 |
Vhod = outlet = g1/4 izpuh = g1/8 |
2 položaj 5 |
5 krat/sekundo |
16,0 (0,89) |
|
4V220-08 |
Vhod = outlet = g1/4 izpuh = g1/8 |
2 položaj 5 |
5 krat/sekundo |
16,0 (0,89) |
|
4V230C-08 |
Vhod = outlet = g1/4 izpuh = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
12,0 (0,67) |
|
4v230e-08 |
Vhod = outlet = g1/4 izpuh = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
12,0 (0,67) |
|
4v230p-08 |
Vhod = outlet = g1/4 izpuh = g1/8 |
Tri položaj na pet poti |
3 -krat/sekundo |
12,0 (0,67) |
|
4V310-08 |
Vnos = outlet = g1/4 |
2 položaj 5 |
4/sek |
25.0 (1,40) |
|
4V320-08 |
Vnos = outlet = g1/4 |
2 položaj 5 |
4/sek |
25.0 (1,40) |
|
4V330C-08 |
Vhod = outlet = g3/8 izpuh = g1/4 |
Tri položaj na pet poti |
3 -krat/sekundo |
18.0 (1,00) |
|
4V330E-08 |
Vhod = outlet = g3/8 izpuh = g1/4 |
Tri položaj na pet poti |
3 -krat/sekundo |
18.0 (1,00) |
|
4V330P-08 |
Vhod = outlet = g3/8 izpuh = g1/4 |
Tri položaj na pet poti |
3 -krat/sekundo |
18.0 (1,00) |
|
4V310-10 |
Vnos = outlet = g1/4 |
2 položaj 5 |
4/sek |
30 (1,68) |
|
4V320-10 |
Vnos = outlet = g1/4 |
2 položaj 5 |
4/sek |
30 (1,68) |
|
4V330C-10 |
Vhod = outlet = g3/8 izpuh = g1/4 |
Tri položaj na pet poti |
3 -krat/sekundo |
18.0 (1,00) |
|
4V330E-10 |
Vhod = outlet = g3/8 izpuh = g1/4 |
Tri položaj na pet poti |
3 -krat/sekundo |
18.0 (1,00) |
|
4V330P-10 |
Vhod = outlet = g3/8 izpuh = g1/4 |
Tri položaj na pet poti |
3 -krat/sekundo |
18.0 (1,00) |
|
4V410-15 |
Vnos = outlet = g1/2 |
2 položaj 5 |
3 -krat/sekundo |
50.0 (2,79) |
|
4V420-15 |
Vnos = outlet = g1/2 |
2 položaj 5 |
3 -krat/sekundo |
50.0 (2,79) |
|
4V430C-15 |
Vnos = outlet = g1/2 |
Tri položaj na pet poti |
3 -krat/sekundo |
30 (1,68) |
|
4V430E-15 |
Vnos = outlet = g1/2 |
Tri položaj na pet poti |
3 -krat/sekundo |
30 (1,68) |
|
4V430P-15 |
Vnos = outlet = g1/2 |
Tri položaj na pet poti |
3 -krat/sekundo |
30 (1,68) |
Pogosta vprašanja:
1. Kako hitro je frekvenca magnetnega ventila 4V serije 5?
Največja akcijska frekvenca 5 -krat/sekundo.
2. Ali se lahko malenoidni ventil serije 4V na 5 letih vklopi?
Da, naša tuljava je 100% ED.
3. Kako izboljšati življenjsko dobo 4V magnetnih ventilov?
Predlagan separator oljne vode za filtriranje vlage in nečistoč v zraku
4. Ali bo magnetna tuljava blokirala zračno cev ali skupni vmesnik?
Ne bo se zgodilo, ker lahko tuljavo prilagodimo z odmikom tuljave
5. Razlika med napetostjo AC in DC?
DC je neposredni tok, AC je izmenični tok. Na splošno je gospodinjska električna energija AC220V
