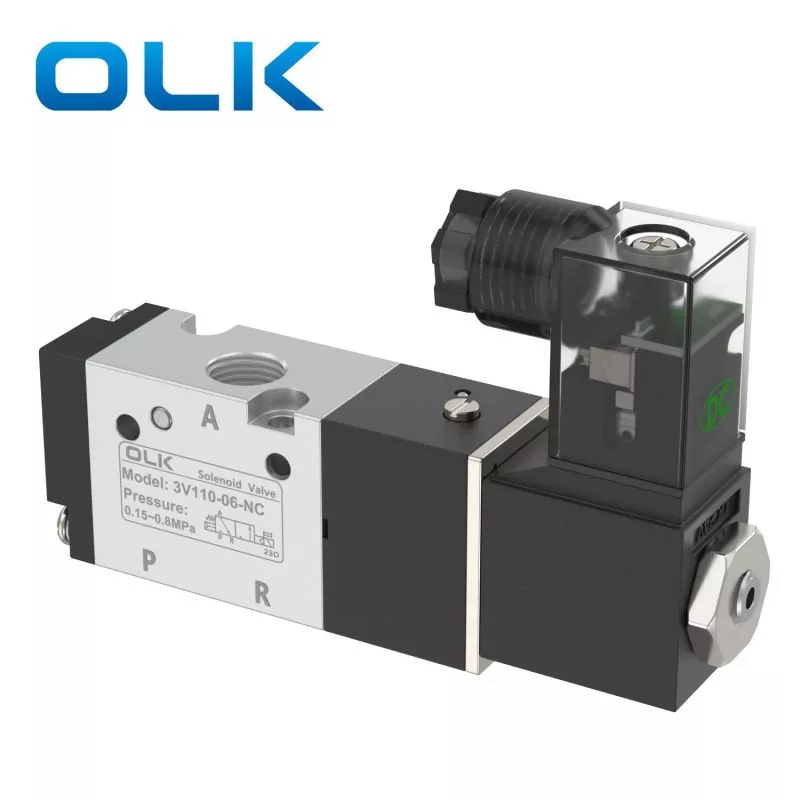

3-smerni elektromagnetni ventil serije OLK 3V100 je tip pilotnega delovanja. Odzivna hitrost je hitrejša in delovanje bolj zanesljivo. Primerno za krmiljenje pnevmatskih cilindrov z enojnim delovanjem. Ohišje ventila je izdelano iz visokokakovostne aluminijeve zlitine in je odporno, zaradi česar je primerno za uporabo v različnih težkih okoljih.
Lahko se ujema s scenariji industrijske avtomatizacije, kot sta krmiljenje in pretvorba tekočin na različnih avtomatiziranih proizvodnih linijah, pnevmatski opremi, medicinskih napravah itd.
|
3V |
1 |
10 |
6 |
št |
|
Model |
Koda |
vrsta ventila |
velikost vrat |
Vrsta dejanja |
|
3V:3/2potni elektromagnetni ventil |
1:100 serije |
10: enojni elektromagnet 5/2 smeri |
M5:M5 |
NC: Običajno zaprto |
|
20: dvojni elektromagnetni ventil 5/2 |
06:G1/8 |
NE: normalno odprto |
|
Model |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Delovni medij |
Zrak（Filtrirajte skozi sito filtra nad 40 μm） |
|||
|
Akcijski način |
Tip notranjega pilota |
|||
|
velikost vrat |
M5 |
G1/8 |
||
|
Efektivna površina prečnega prereza |
5,5 mm²（Cv=0,31） |
12,0 mm²（Cv=0,67） |
||
|
Položaji |
3/2 vrata |
|||
|
Razpon tlaka |
0,15–0,8 MPa (21–114 psi) |
|||
|
Dokazni tlak |
1,5 MPa (215 psi) |
|||
|
Delovni tlak |
'-20-70 ℃ |
|||
|
Material telesa |
Aluminijeva zlitina |
|||
|

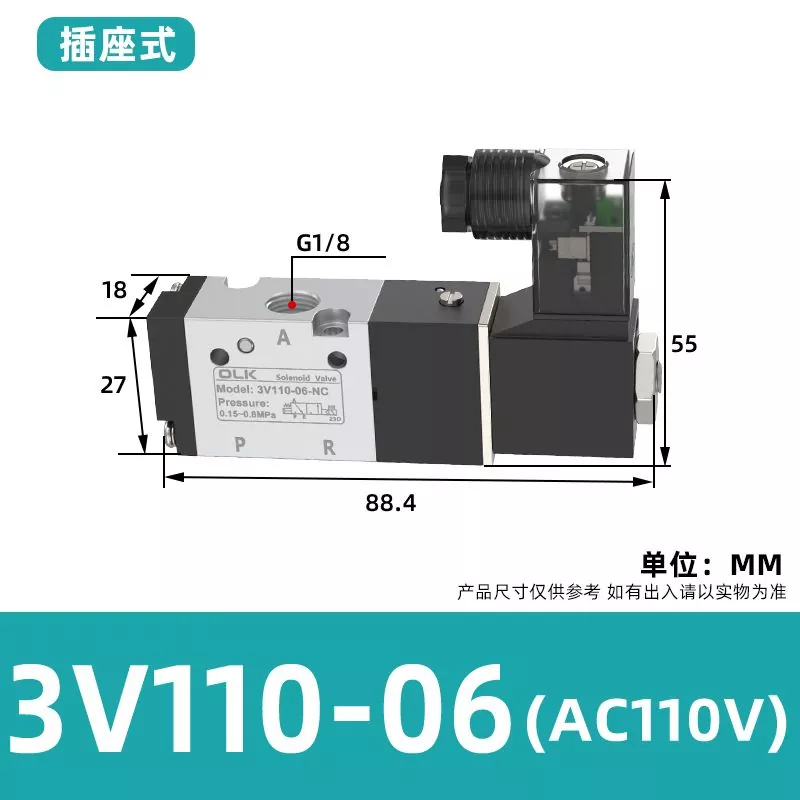

3V110-06 AC24V |
3V110-06 AC110V |

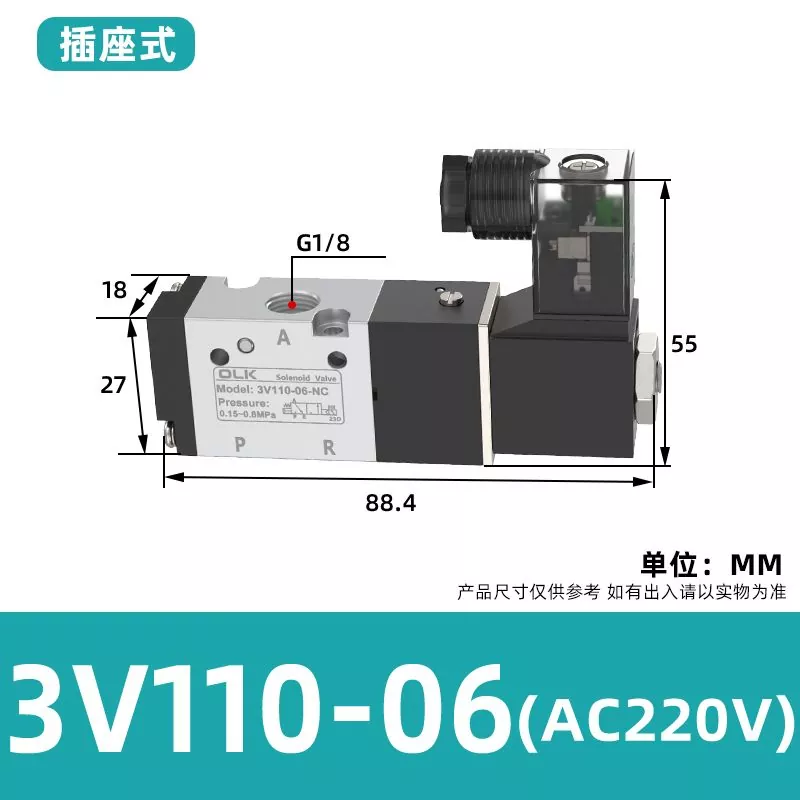

3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
