NBR, VITON, EPDM ali PTFE? Kako izbrati pravi tesnilni material za vaš elektromagnetni ventil?

Ste se kdaj soočili s temi težavami s svojim pnevmatskim sistemom?

Ventil začne puščati zrak že po nekaj tednih.

Gumijasto tesnilo nabrekne in se zatakne.

Ventil takoj odpove pri ravnanju s tekočinami z visoko temperaturo.

V 90% primerov je kakovost ventila v redu, vendar je tesnilni material napačen. Tesnilo je "srce" elektromagnetnega ventila. Izbira pravega materiala lahko podaljša življenjsko dobo vaše opreme za milijone ciklov.

Pri OLK Pneumatic ponujamo pet glavnih vrst tesnilnih materialov, ki ustrezajo različnim industrijskim scenarijem. Tukaj je vaš preprost vodnik za izbiro pravega.

1. NBR (nitril butadien kavčuk) – najboljša izbira za zračne sisteme

Najboljše za: standardni stisnjen zrak, nevtralne pline, mineralna olja.

·Temperatura: -20°C do 80°C.

· Stroškovno učinkovito

NBR je najpogostejši material v pnevmatski industriji in tovarniški avtomatizaciji. Ima odlično odpornost na olje in obrabo. Ker večina sistemov s stisnjenim zrakom vsebuje majhno količino meglice mazalnega olja, je NBR popolna standardna rešitev.

Priporočilo OLK:

Za splošno opremo za avtomatizacijo naš standardElektromagnetni ventili serije 4V110/ 4v210 / 4v310inElektromagnetni ventili serije 3Vopremljeni z visokokakovostnimi uvoženimi NBR tesnili. Ponujajo stabilno delovanje in dolgo življenjsko dobo po stroškovno ugodni ceni.

2.HNBR  - Za sisteme z visoko temperaturo zraka in z oljem

Najboljše za: zračne sisteme z oljno meglo, visokofrekvenčne industrijske stroje

·Temperatura: -20°C do 80°C.

3. FKM / Viton (fluoro kavčuk) – odpornost na visoke temperature in kemikalije

Najboljše za: visoke temperature, kemikalije, jedke tekočine in vakuumske sisteme

·Temperatura: -20°C do 180°C.

· Visoki stroški

Če je vaše delovno okolje zelo vroče (npr. v bližini strojev za brizganje ali motorjev), bodo standardna NBR tesnila strdila in počila. Morate nadgraditi na FKM. Stane dražje, vendar učinkovito prenese visoko vročino in močne kemikalije.

Priporočilo OLK:

Če potrebujete ventil za uporabo pri visokih temperaturah, se obrnite na našo ekipo, da ga prilagodimoElektromagnetni ventil serije 2Ws FKM tesnili.

4. EPDM (etilen propilen) – strokovnjak za vročo vodo in paro

Najboljše za: Vroča voda, Nizkotlačna para, Ketoni.

·Temperatura: -40°C do 130°C.

·Ni primeren za olje

· Dobro proti blagim kislinam in alkalijam

EPDM je odličen za vodovodne sisteme. Vendar pa ima usodno slabost: ni združljiv z oljem. Če vaš zračni kompresor dovaja olje v sistem, bodo tesnila EPDM nabreknila in odpovedala. Zato redko uporabljamo EPDM za standardne pnevmatske cilindre, je pa odličen za vodovodne napeljave.

5. PTFE (teflon) – najboljši za korozivne kemikalije

Najboljše za: visokotemperaturno paro, agresivne kemikalije.

·Temperatura: -200°C do 260°C.

· Odlična odpornost proti koroziji

Priporočilo OLK:

Za cevovode za nadzor pare (tekstilna ali sterilizacijska industrija) je naš pnevmatski kotni sedežni ventil inParni elektromagnetni ventil serije 2Luporabite PTFE tesnila, da zagotovite zanesljivost v ekstremnih pogojih.

6. Kovinsko tesnjenje — za ekstremno visoko temperaturo in visok pritisk

Najboljše za: visokotlačni zrak, livarske stroje

·Temperatura: do 350°C.

Vodnik za hitro izbiro

Kako izbrati pravi material za tesnjenje?--Izbira pravega tesnila vam prihrani denar in čas vzdrževanja.

Potrebujete standardni ventil za zračne jeklenke? Držite se NBR.

Ravnanje z vročimi tekočinami ali kemikalijami? Nadgradite na FKM.

Za jedke kemikalije? Izberite PTFE.

Za ekstremno paro in visok pritisk? Kovinski pečat

Še vedno niste prepričani, katerega izbrati?

Contact OLK Pneumatic today. Naši inženirji vam bodo pomagali izbrati popoln ventil za vaš projekt.

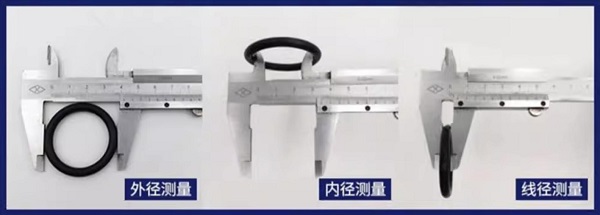

Kako izmeriti tesnjenje?

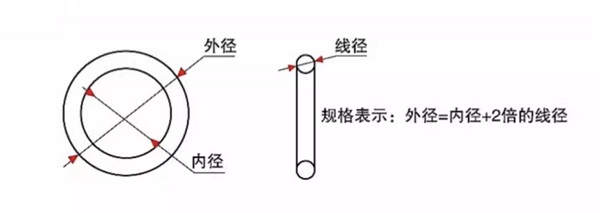

Specifikacija:Zunanji premer * Notranji premer * Prečni prerez (enota: mm)

Pravilo specifikacije:Zunanji premer = notranji premer + 2 × presek (enota: mm)

Osnovno pravilo za O-obroče:Zunanji premer × prerez (premer reza)

Za tesnilna tesnila:Zunanji premer × notranji premer × debelina (grobo/fino, enota: mm)

Kako ravnati s poškodovanimi tesnili?

Tudi če izberemo pravilen tesnilni material, se lahko tesnilo še vedno poškoduje med dejanskim delovanjem.

V tradicionalni kitajski medicini zdravniki uporabljajo "Poglej, poslušaj, sprašuj in občuti", da ugotovijo vzrok bolezni.

Podobno lahko v pnevmatskih sistemih diagnosticiramo okvare tesnil, tako da sledimo trem korakom:

Opazujte pojav okvare   →   Analizirajte glavni vzrok  →    Uporabite pravilno rešitev

Spodnja tabela pojasnjuje najpogostejše okvare tesnil v pnevmatskih sistemih, njihove možne vzroke in priporočene ukrepe za rešitev težave.

To uporabnikom pomaga hitro prepoznati težavo in izbrati prave korektivne ukrepe za varno in učinkovito delovanje ventila.
