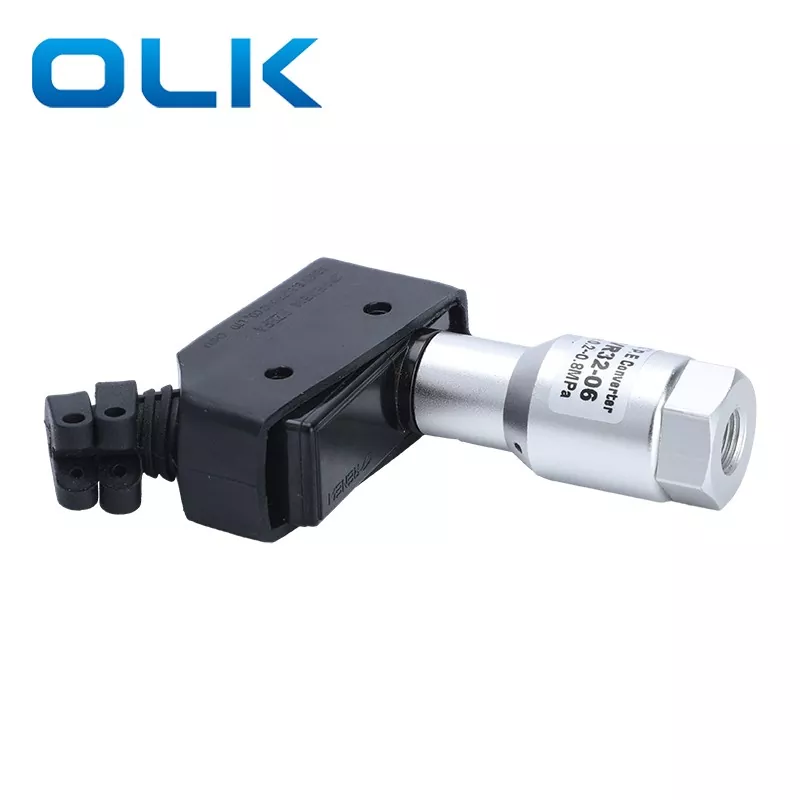

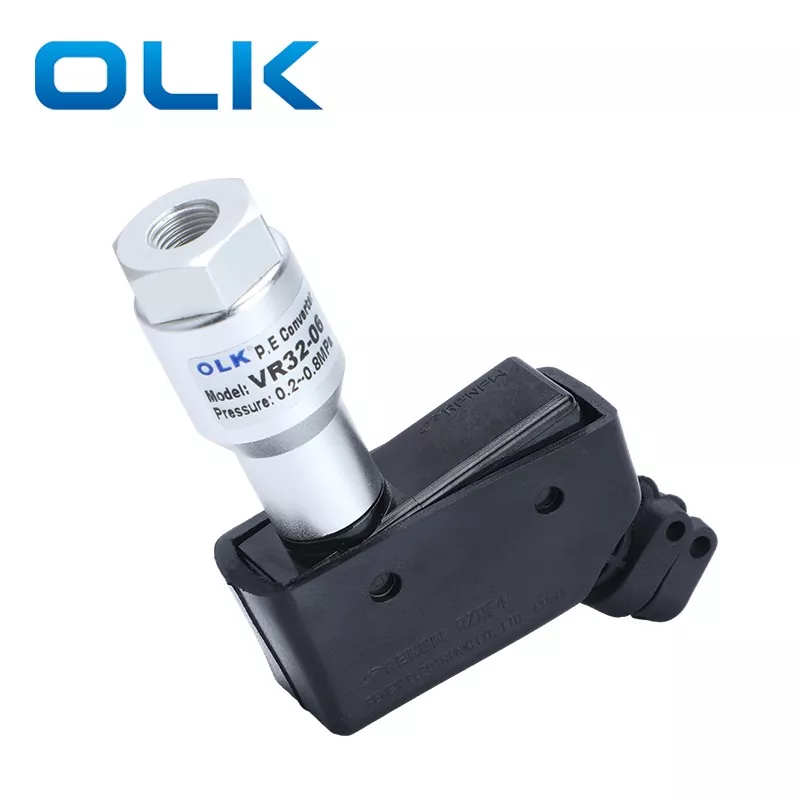

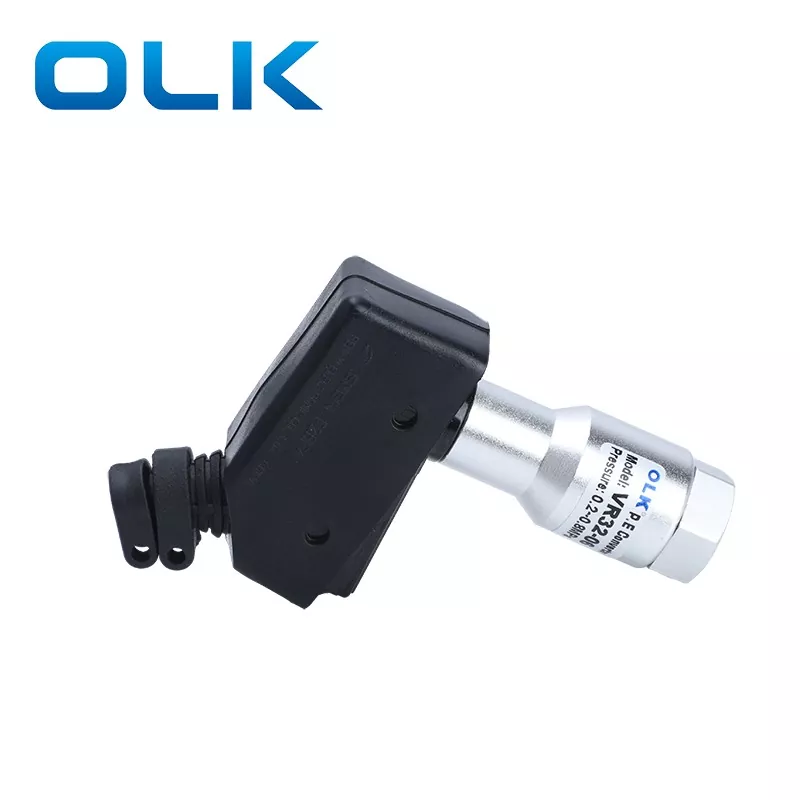

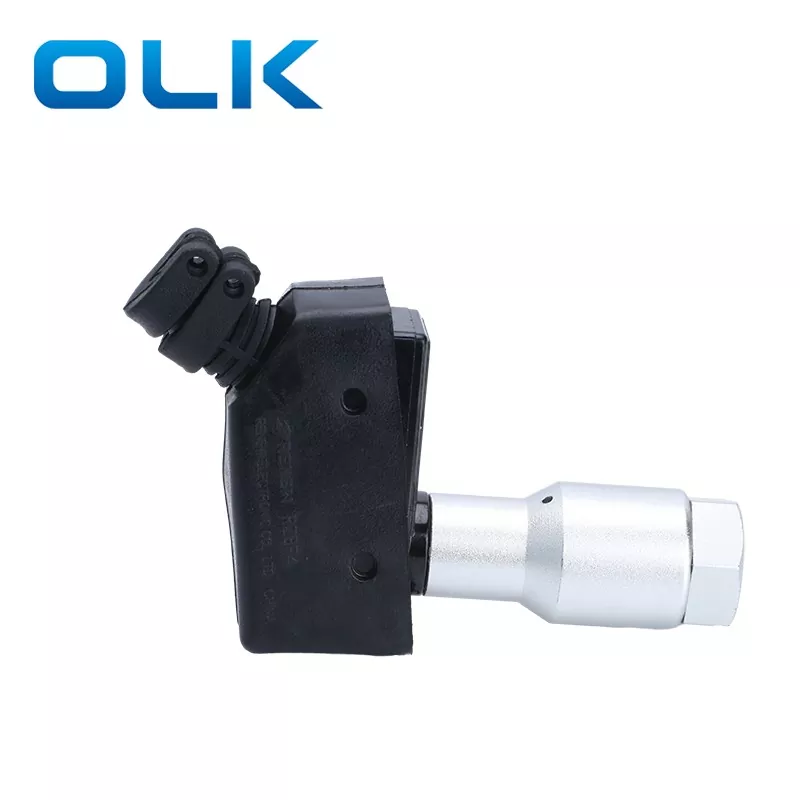

OLK Oddajniki Pnevmatski-električni rele  SMC TIP serije VR3200 je tlačno stikalo, ki pretvarja pnevmatske signale v električne signale. Sestavljen je iz petih glavnih delov: mikro stikala, vzmeti, bata, telesa in pokrova. Delovni tlak je 0,1–1,0 MPa VR3200 Pnevmatsko-električni navojni vmesniki se ne zlahka odstranijo. Oba konca sta opremljena s čepi za prah, uporaba posebnega zaščitnega pokrova pa jih naredi bolj vzdržljive in jim podaljša življenjsko dobo.

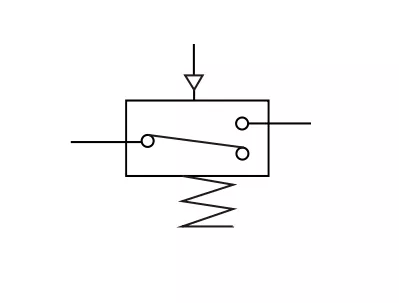

Simbol:

Uporaba tlačnih stikal:

1. Zaznavanje tlaka v jeklenkah: pnevmatsko tlačno stikalo zaznava tlak v jeklenkah.

2. Vakuumska potrditev na robotskih rokah: blizu priseska robotske roke na avtomatskem transporterju stikalo potrdi sesanje.

3. Zaznavanje puščanja plina: S senzorjem nizkega tlaka stikalo zazna majhne spremembe plina za merjenje puščanja.

4. Upravljanje dovodnega tlaka: S povezavo tlačnega stikala z regulatorjem v pnevmatskem sistemu je mogoče dovodni tlak nastaviti na podlagi prikazane vrednosti tlaka. Med delovanjem prikazana vrednost kaže, ali je dovodni tlak nenormalen. Na primer, v proizvodni liniji pranja več tlačnih stikal za tekočino spremlja dovod vode, olja itd. Na hidravličnih cilindrih tlačna stikala potrdijo udarno silo.

5. Zaznavanje položaja: Digitalno tlačno stikalo zazna protitlak šob, da potrdi položaj obdelovancev.

6. Nadzor pretoka zraka

7. Nadzor zamašitve filtra: Senzor diferenčnega tlaka meri razliko tlaka na obeh straneh filtra. Večja razlika pomeni večjo zamašitev. Glede na stanje zamašenosti lahko filter očistite ali zamenjate.

8. Zaznavanje nivoja tekočine: Senzor diferenčnega tlaka zazna nivo tekočine tako, da zapre spodnjo odprtino za zrak. Ko se nivo tekočine spremeni, se spremeni neto tlak v povezani navpični cevi, kar omogoča zaznavanje nivoja.

Oddajniki serije SMC tipa VR320: Pnevmatski električni rele Splošni parametri

pogosta vprašanjaza elektro-pnevmatski pretvornik VR32:

1. Ali lahko vaš elektro-pnevmatski rele VR32 neposredno nadomesti SMC-jev VR3200 ali VR3201?

ja OLK-ova serija VR32 je popolnoma združljiva s serijo SMC VR3200/3201 v smislu montažnih dimenzij, velikosti vrat (1/8") in električne zmogljivosti. Je 100-odstotna nadomestna zamenjava s konkurenčnejšo ceno. Stroškovno učinkovita zamenjava VR3200!

2. Kakšna je razlika med pretvornikom VR32 in tlačnim stikalom?

VR32 je mehanski pnevmatsko-električni rele, zasnovan za pretvorbo pnevmatskega signala v električni kontaktni signal. Je preprost in vzdržljiv, uporablja se predvsem za zaznavanje stanja "Zrak VKLOP/IZKLOP" ali potrditev giba. Po drugi strani pa imajo tlačna stikala pogosto digitalne zaslone in natančne nastavitvene lestvice za spremljanje določenih vrednosti tlaka.

3. Kakšni so tipični scenariji uporabe za pnevmatsko-električne pretvornike VR32?

Rele za zaznavanje položaja cilindra:

Zaznavanje meje giba cilindra: Ko valj doseže mejo, tlak naraste in VR32 pošlje signal PLC-ju, ki stroj pozove, naj nadaljuje z naslednjim korakom.

Varnostna blokada: Stroj se zažene šele, ko zračni tlak doseže standard in je tokokrog priključen.
