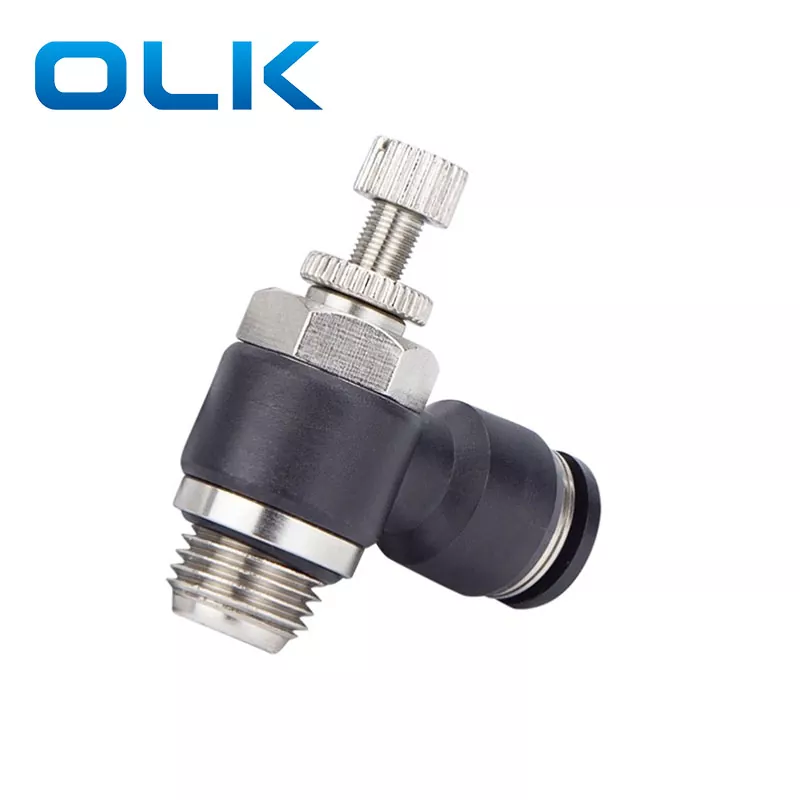

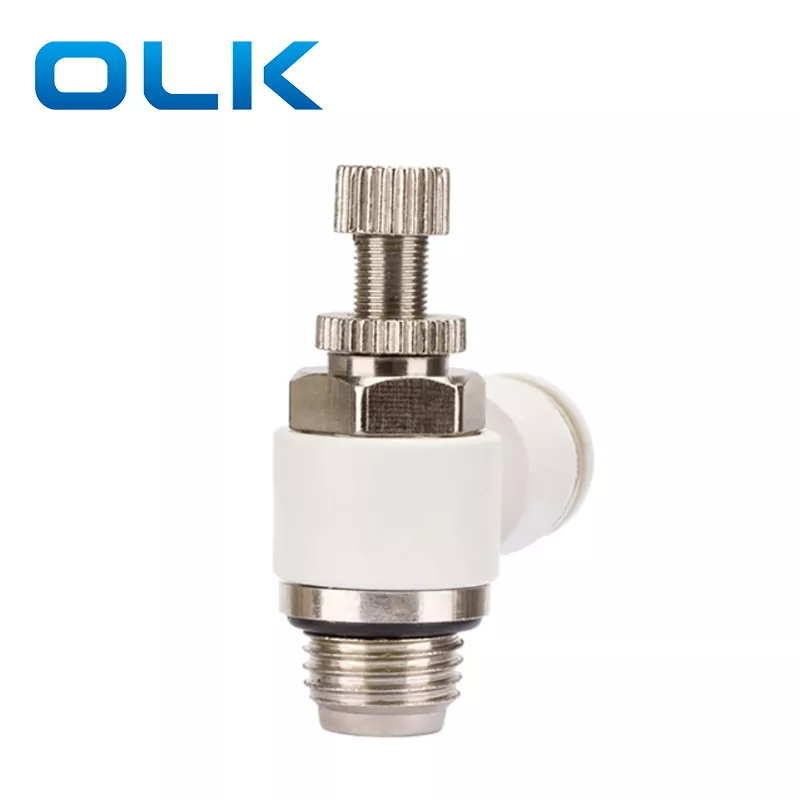

SC pnevmatski ventil za krmiljenje hitrosti, tip G-navoja

Pnevmatski regulator hitrosti SC je zasnovan za natančno nastavitev hitrosti cilindra z regulacijo pretoka zraka preko vrtljivega gumba. Ima G-navojno povezavo z vgrajeno tesnilno podložko, kar odpravlja potrebo po PTFE traku in preprečuje zamašitev. S svojo kompaktno strukturo in 360° vrtljivo zasnovo ventil krmilnika hitrosti SC omogoča prilagodljivo namestitev tudi v omejenih prostorih, hkrati pa zagotavlja zanesljivo delovanje in daljšo življenjsko dobo pnevmatskih komponent.

SC pnevmatski ventil za krmiljenje hitrosti, tip G-navoja Značilnosti izdelka

· Natančen nadzor hitrosti in hiter odziv: Z vrtljivim gumbom enostavno prilagodite pretok zraka za bolj gladko delovanje cilindra.

·Trak iz PTFE ni potreben: priključek z navojem G je opremljen s tesnilno podložko, ki zagotavlja tesno tesnjenje in preprečuje težave z zamašitvijo.

·Primernost vmesnika: Zasnovan za ravne površine; ni primeren za žlebičaste ali neravne vmesnike.

· Enostavna namestitev: Montaža in telo se lahko po namestitvi vrtita za 360°, kar omogoča prilagodljivost pri razporeditvi cevi.

· Zaščita sestavnih delov: Preprečuje puščanje in kontaminacijo ter podaljšuje življenjsko dobo pnevmatske opreme.

SC pnevmatski ventil za krmiljenje hitrosti, tip G-navoja Način uporabe:

Za vrtenje nastavitvenega gumba ne uporabljajte drugega orodja razen roke. Ne uporabljajte dodatne sile, ko gumb doseže zgornjo ali spodnjo mejo, saj se lahko nastavek poškoduje.

Pri prilagajanju hitrosti cilindra z regulatorjem hitrosti se prepričajte, da je ventil zaprt, preden uporabite stisnjen zrak. Če dovajate zrak, medtem ko je ventil odprt, se jeklenka lahko premika prehitro in povzroči nesrečo.

Z roko počasi vrtite nastavitveni gumb. Ko nastavite želeno hitrost, obrnite zaklepno matico navzdol, da pritrdite gumb in preprečite nadaljnje prilagajanje.

Obrnite gumb v smeri urinega kazalca, da zmanjšate pretok zraka in upočasnite valj.

Obrnite gumb v nasprotni smeri urinega kazalca, da povečate pretok zraka in pospešite valj.

Previdnostni ukrepi za ventil pnevmatskega regulatorja hitrosti

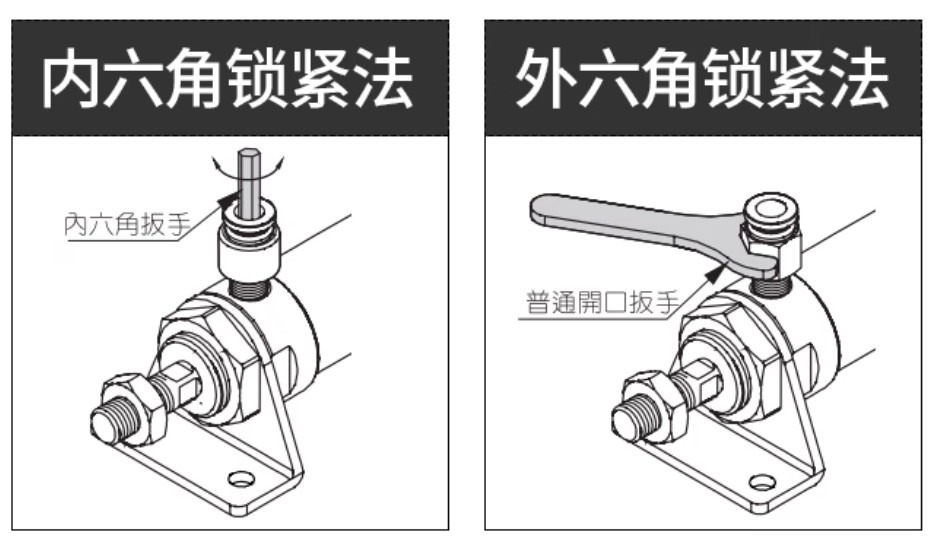

Navoj M5 je majhen. Ne uporabljajte orodja za zategovanje. Z vgrajeno tesnilno podložko zadostuje ročno privijanje. Prekomerno zategovanje lahko zlomi navoj. Pred namestitvijo očistite cevje in nastavek, da se izognete ostankom, ki povzročajo okvaro ali puščanje zraka.

Visok zračni tlak ali umazan zrak lahko poškoduje tesnilni obroč. Po potrebi namestite zračni filter in izberite visokotlačne armature, odporne proti koroziji.

Cevi ne priklapljajte/odklapljajte pogosto, saj se s tem skrajša življenjska doba priključka in cevi. Cev popolnoma vstavite do dna, da preprečite puščanje. Preden odstranite cev, se prepričajte, da v notranjosti ni pritiska, in pritisnite končni pokrov nastavka navzdol, preden ga izvlečete.

Prepričajte se, da je konec cevi ravno odrezan. Neravni konci lahko povzročijo slabo tesnjenje in puščanje. Pravilno obrežite cev in se prepričajte, da zunanja površina ni poškodovana.

Uporabite cevi zadostne dolžine. Izogibajte se ostrim zavojem na vrhu okovja, ki lahko poškodujejo okov. Po priključitvi rahlo povlecite cev, da preverite, ali je pritrjena pred uporabo.

Ko odstranjujete cev, med izvlekom enakomerno pritisnite na plastični vmesnik. Cevi ne obračajte ali zasukajte za 360°, sicer lahko cev dobi brazde in povzroči puščanje.

Za vrtenje nastavitvenega gumba ne uporabljajte drugega orodja razen roke. Ne uporabljajte dodatne sile, ko gumb doseže zgornjo ali spodnjo mejo, saj se lahko nastavek poškoduje.

Nekaj ​​notranjega puščanja je normalno, ko je regulator hitrosti zaprt. Izogibajte se uporabi v aplikacijah, ki ne zahtevajo notranjega puščanja.

pogosta vprašanja:

Zakaj priporočamo ventil za krmiljenje hitrosti z navojem SC?

Običajni priključki uporabljajo PTFE trak, ki se lahko odlomi in vstopi v zračno pot, kar povzroči blokado ventila, slabo preklapljanje in obrabo tesnila cilindra. Priključek z navojem G je opremljen s tesnilno podložko, ki zagotavlja tesno tesnjenje in preprečuje težave z zamašitvijo.
