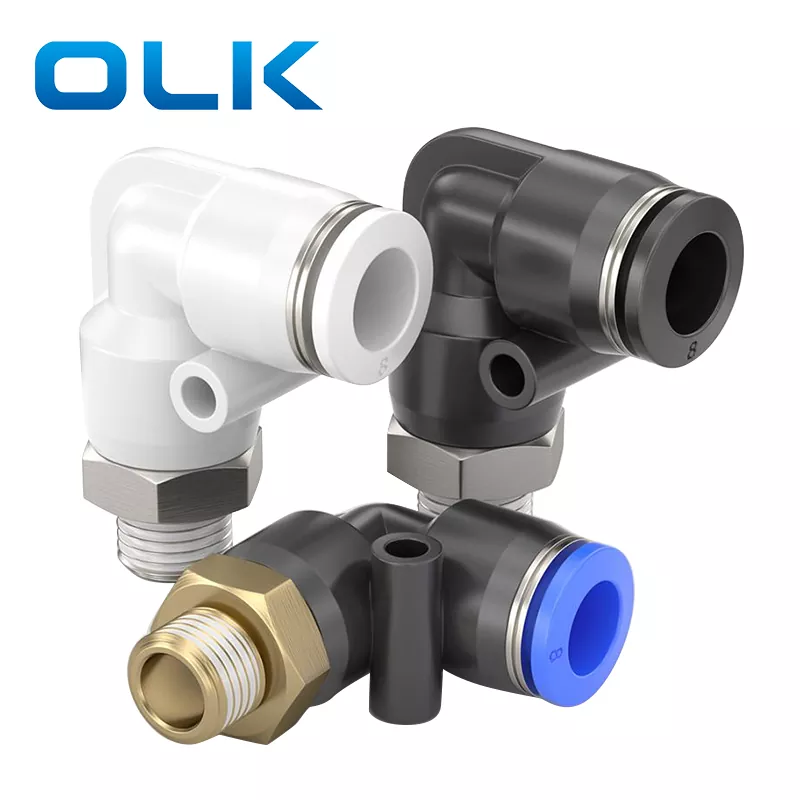

PL moški komočni cevni priključek

Model:PL6-02

Kot profesionalni proizvajalec PL moškega kolenskega priključka za potisno cev ste lahko prepričani, da kupite PL moški kolenski priključek za potisno cev v naši tovarni in OLK vam bo ponudil najboljšo poprodajno storitev in pravočasno dostavo.

Brand:
OLK
Type:
L Type Elbow BSPT Male Thread
Color:
Black,White,Blue

Pošlji povpraševanje

Opis izdelka

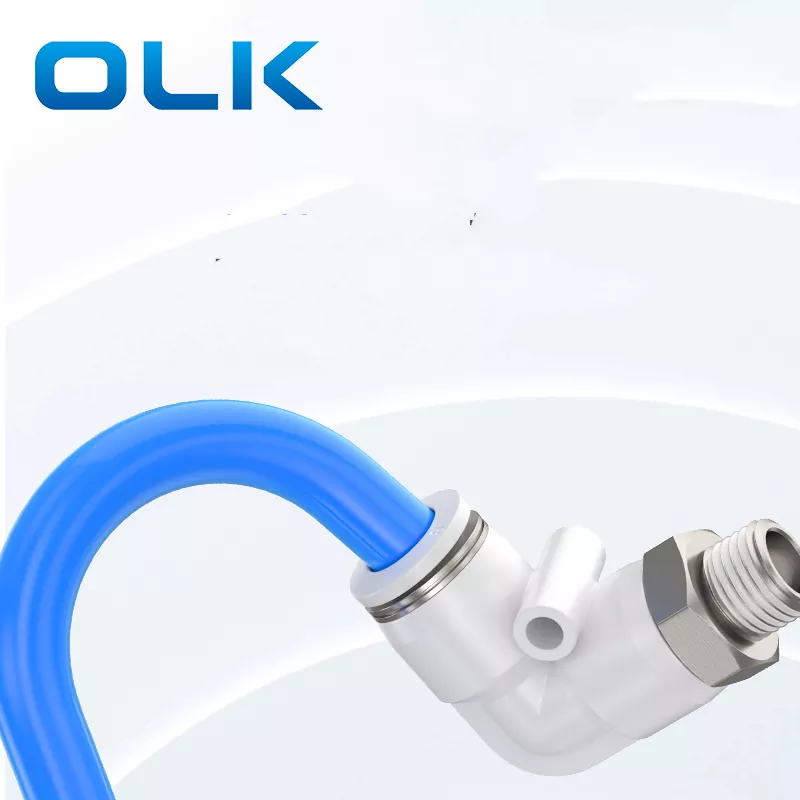

PL moški priključek za koleno Push In Tube je 90-stopinjski kolenčni konektor, idealen za uporabo v zaprtih prostorih ali kjer je potrebna preusmeritev cevi.

Značilnosti izdelka: Kompaktna struktura, primerna za majhne prostore; Zasnova krmiljenja pod pravim kotom, primerna za ožičenje sapnika

Koda za naročanje
PL	8	--	01
Model	Velikost cevi (metrična)		Vrsta navoja (ravni cevni navoj 55°)
	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

tekočina	Zrak/voda (pogojno)/vakuum
Delovni tlak	0-1,0Mpa
Vakuumski tlak	-100Kpa (10 Torr)
Delovna temperatura	-10-60 ℃
Material	NAJLON (PA), poliuretan (PU)

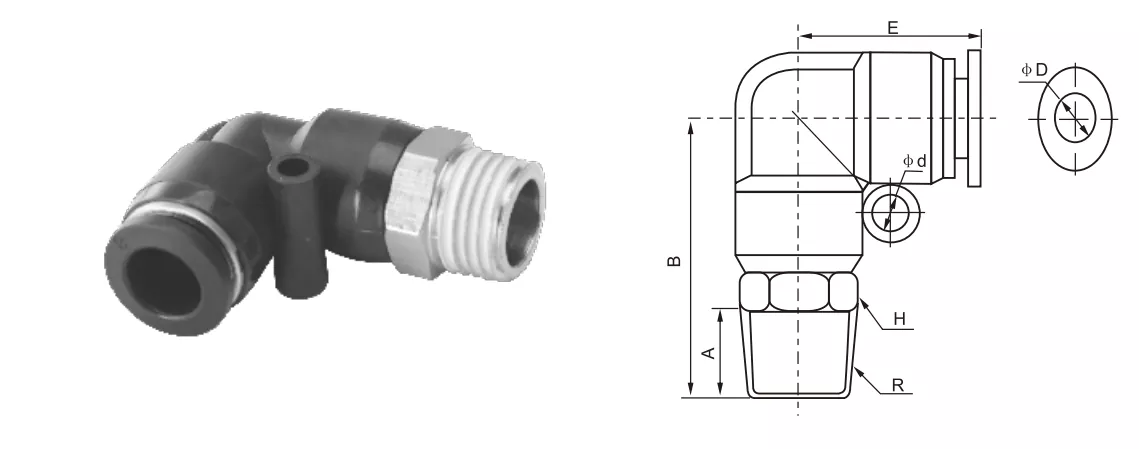

Priključek za palčne cevi	Priključek za metrične cevi	φD	R	A	B	H	E	φd
PL5/32-M5	PL4-M5	4	M5	4.5	25	10	19.7	/
PL5/32-01	PL4-01	4	R1/8	7	26.5	10	19.7	/
PL5/32-02	PL4-02	4	R1/4	9	28	14	19.7	/
PL1/4-M5	PL6-M5	6	M5	4.5	27.5	12	20.8	3.5
PL1/4-01	PL6-01	6	R1/8	7	27.5	12	20.8	3.5
PL1/4-02	PL6-02	6	R1/4	9	29.5	14	20.8	3.5
PL1/4-03	PL6-03	6	R3/8	10	30.5	17	20.8	3.5
PL1/4-04	PL6-04	6	R1/2	11	32	21	20.8	3.5
PL5/16-01	PL8-01	8	R1/8	8	31.7	14	23.5	4.5
PL5/16-02	PL8-02	8	R1/4	10	33.8	14	23.5	4.5
PL5/16-03	PL8-03	8	R3/8	10	33.8	17	23.5	4.5
PL5/16-04	PL8-04	8	R1/2	11	35.5	21	23.5	4.5
PL3/8-01	PL10-01	10	R1/8	8	35.5	17	27.4	4.5
PL3/8-02	PL10-02	10	R1/4	10	37.5	17	27.4	4.5
PL3/8-03	PL10-03	10	R3/8	10	38	17	27.4	4.5
PL3/8-04	PL10-04	10	R1/2	11	38.6	21	27.4	4.5
PL1/2-01	PL12-01	12	R1/8	8	38	19	30.3	5
PL1/2-02	PL12-02	12	R1/4	10	39.5	19	30.3	5
PL1/2-03	PL12-03	12	R3/8	10	40.5	19	30.3	5
PL1/2-04	PL12-04	12	R1/2	11	42	21	30.3	5
	PL14-03	14	R3/8	12	42.5	24	30.3	4
	PL14-04	14	R1/2	15	45	24	30.3	4
	PL16-03	16	R3/8	15	50	24	34	4
	PL16-04	16	R1/2	15	50.5	27	34	4

Ime/vrsta	Opis strukture vmesnika
PC komolec	Spoj cevi je upognjen pod kotom 90°, drugi konec pa ima notranji navoj
PL Komolec	En konec je vstavljen, drugi konec pa ima zunanji navoj 90°
PV komolec	Oba konca sta tipa za vstavljanje cevi, z 90° upogibom

pogosta vprašanja:

Iz katerega materiala je izdelan konektor PL?

baker

Kako se imenujejo deli povezovalnih cevi?

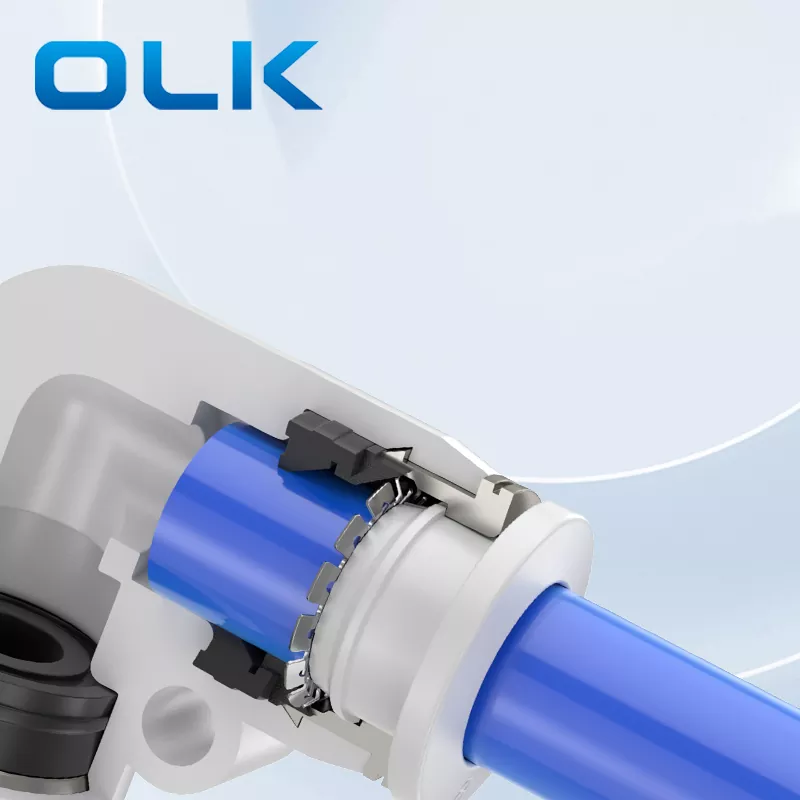

Notranja struktura priključka za hitro povezovanje cevi: sprostitev, komplet kartic iz cinkove zlitine, vzmet zaklepne sponke, tulec zaklepa, tesnilni obroč zaponke, visoko trdna plastika

Kakšna vrsta niti PL je to?

To je metrična nit, M predstavlja.

Kaj pomeni 'Komolec' pri pnevmatski montaži?

Kolenski priključek: pnevmatski priključek, ki omogoča spremembo smeri cevi, običajno pod kotom 90 stopinj.
