PG Reduktor Union Ravni potisni cevni priključek

Model:PG6-4

Lahko ste prepričani, da boste v naši tovarni kupili ravno potisno cevno spojko reduktorja PG, mi pa vam bomo ponudili najboljšo poprodajno storitev in pravočasno dostavo.

Brand:
OLK
Type:
Reducer Union Straight
Color:
Black,White,Blue

Pošlji povpraševanje

Ocena: 5.0

(Število ocen: 1)

Opis izdelka

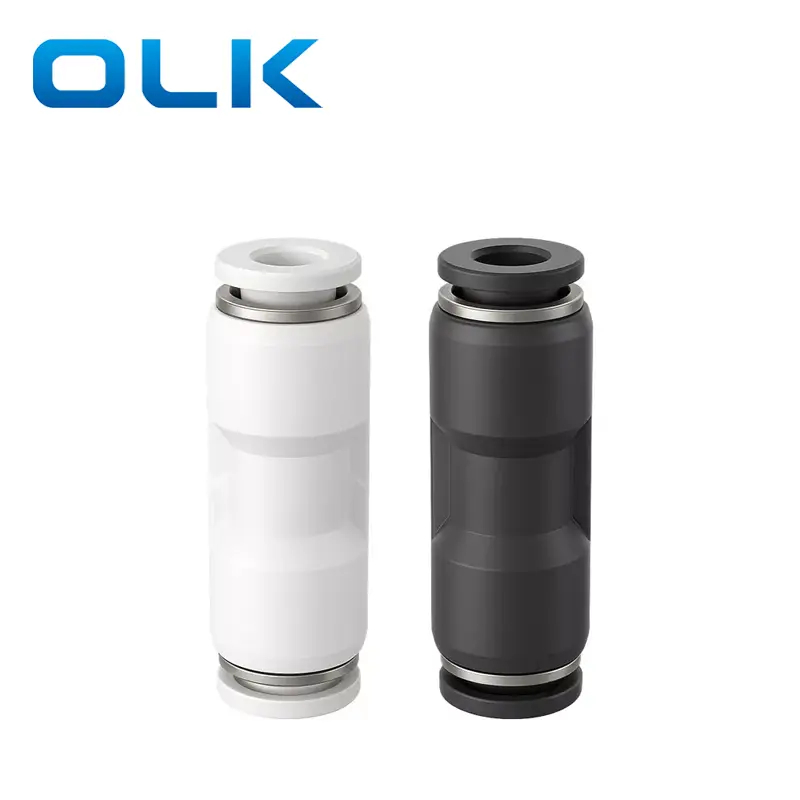

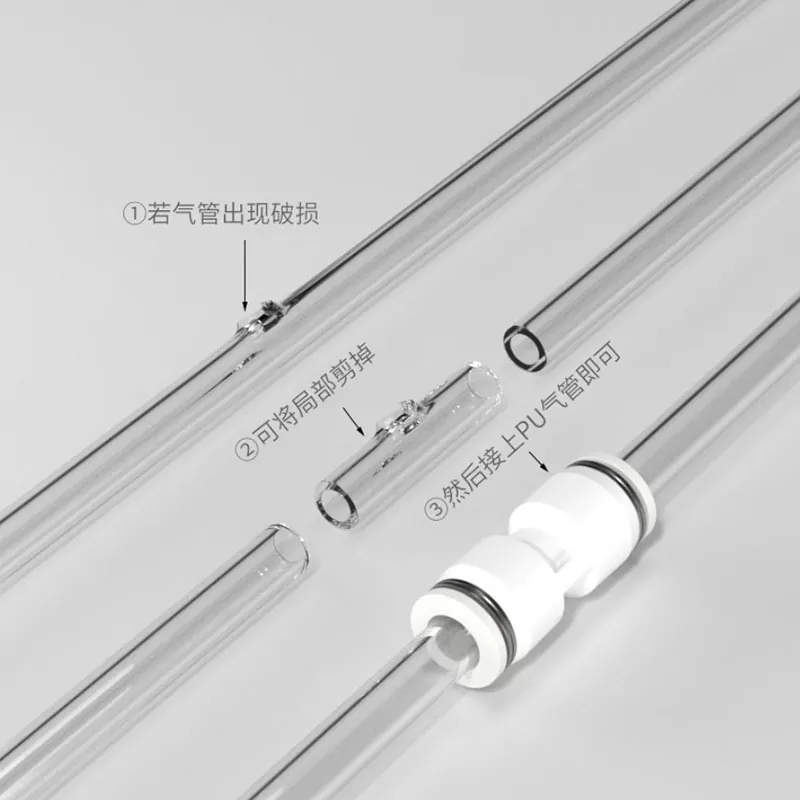

OLK reduktor Union Straight Push In Tube Fitting se uporablja za povezovanje zračnih cevi različnih premerov, na primer od 6 mm do 4 mm. Primeren je za ozke prostore ali kadar je potrebna sprememba velikosti.

Konektor je na voljo v treh barvah: modri, beli in črni.

Koda za naročanje
PG	8	--	01
Model	Velikost cevi (metrična)		Velikost cevi (metrična)
Priključek serije PG	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PG Reduktorski priključek Ravni potisni cevni priključek Splošni osnovni parametri

tekočina	Zrak/voda (pogojno)/vakuum
Delovni tlak	0-1,0Mpa
Vakuumski tlak	-100Kpa (10 Torr)
Delovna temperatura	-10-60 ℃
Material	NAJLON (PA), poliuretan (PU)

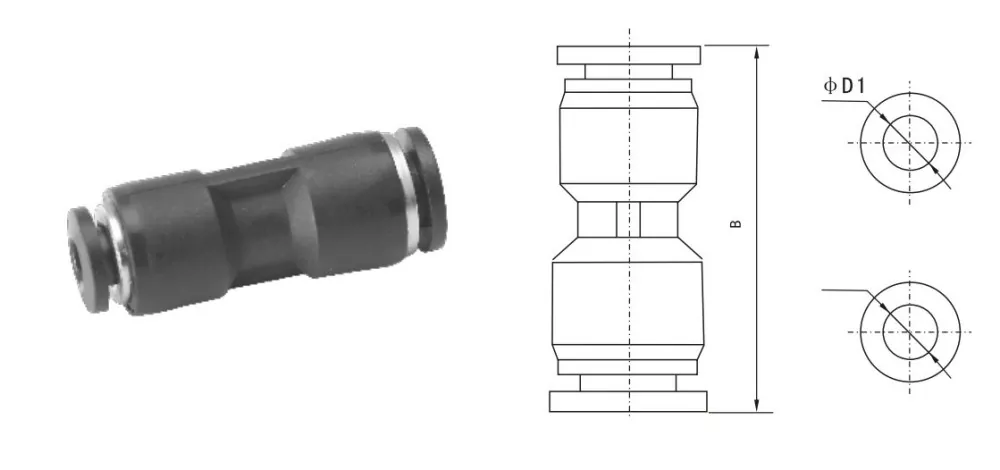

PG Reduktor Union Straight Push In Tube Fitting Oris dimenzijskih parametrov

Priključek za palčne cevi	Priključek MetricTube	φD1	φD2	B
PG1/4-5-32	PG6-4	6	4	35
PG5/16-1/4	PG8-6	8	6	35.5
PG3/8-5/16	PG10-8	10	8	38
PG1/2-13/8	PG12-10	12	10	47
	PG16-12	12	12	47.5
PG2/6-5/32	PG8-4	8	4	47.5
PG3/8-1/4	PG8-4	10	6	67
PG1/2-5/16	PG12-8	12	8	67

Common Imperial Thread Size Conversion Reference
Cesarska velikost	Pribl. metrika (mm)	Formula za pretvorbo
1/8	3,2 mm	1÷8×25,4=3,175
5/32	3,97 mm	5÷32×25,4=3,97
1/4	6,35 mm	1÷4×25,4=6,35
5/16	7,94 mm	5÷16×25,4=7,94
3/8	9,53 mm	3÷8×25,4=9,53
1/2	12,7 mm	1÷2×25,4=12,7
