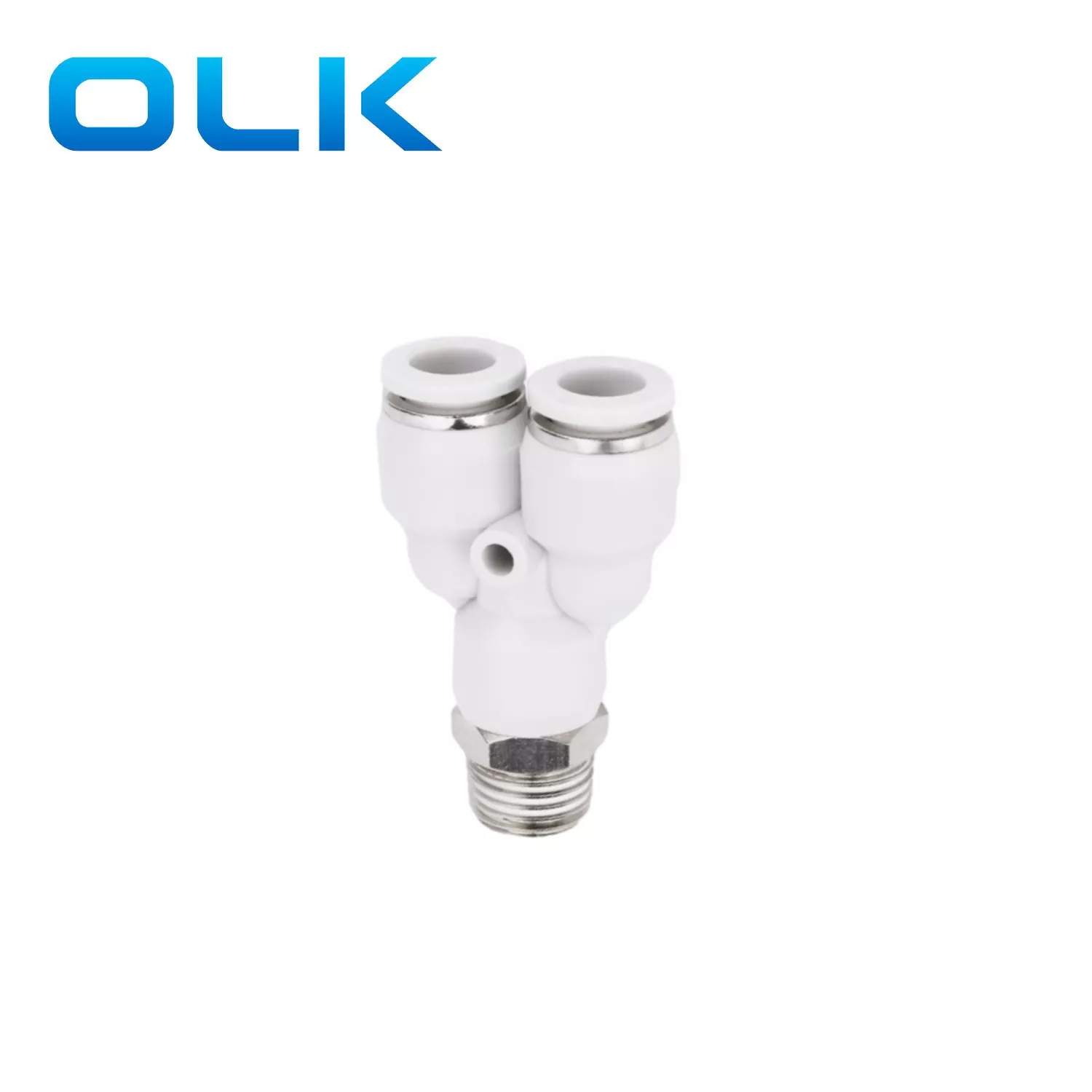

PX Y tipka Vtipka cevi je oblikovanje poti do povezave. Namestna namestitev. Skupni videz je v obliki črke Y, z gladko smerjo pretoka, ki je bolj primerna za pretok zraka. In glavni način zračne poti je neposredno povezan. Običajno se uporablja za ločevanje plina ali pomožne cevovode v pnevmatskih sistemih.
PX, narejen iz bakra in ne lahka korozija.
|
Koda za naročanje |
|||
|
Px |
8 |
- |
01 |
|
Model |
Velikost cevi (metrika) |
|
Vrsta niti (55 ° nit z ravnim cevkom) |
|
PX serija prilega |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
PX Y Vtipka vgradnje cevi
|
Tekočina |
Zrak/voda (pogojno)/vakuum |
|
Delovni tlak |
0-1.0MPA |
|
Vakuumski tlak |
-100KPA (10 Torr) |
|
Delovna temperatura |
-10-60 ℃ |
|
Material |
Najlon (PA), poliuretan (PU) |
|
Palčna cev |
Metrična cev |

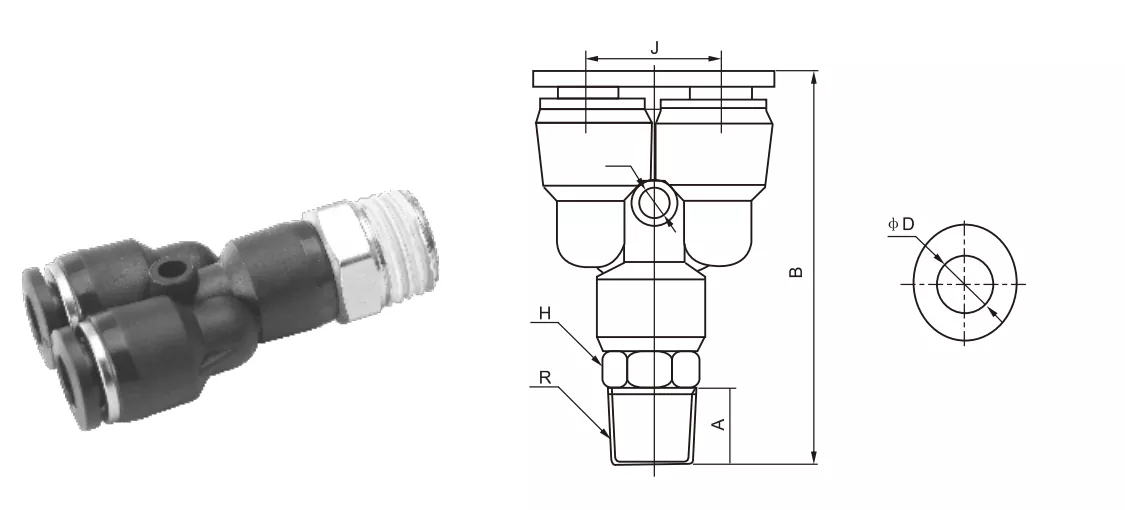

φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

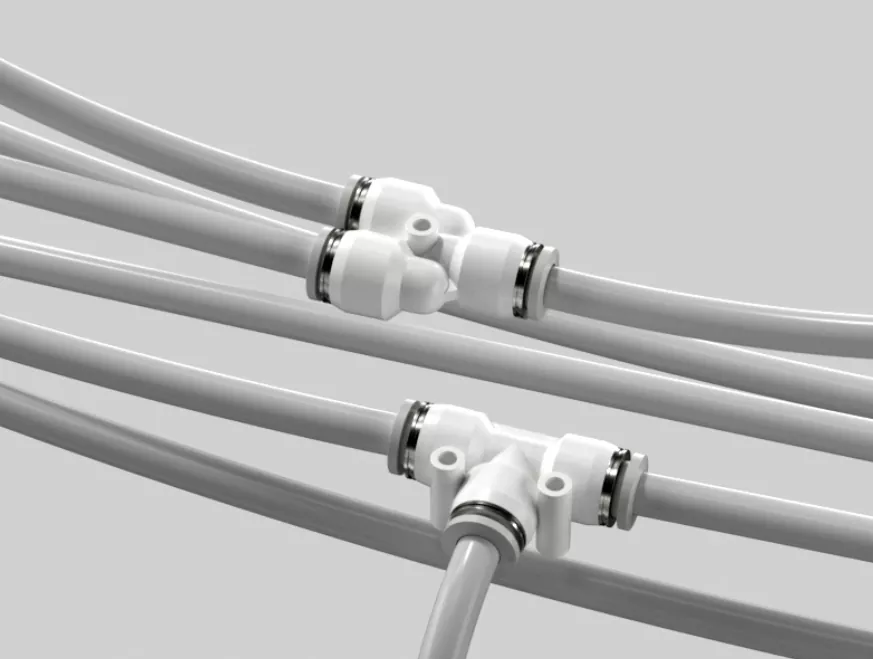

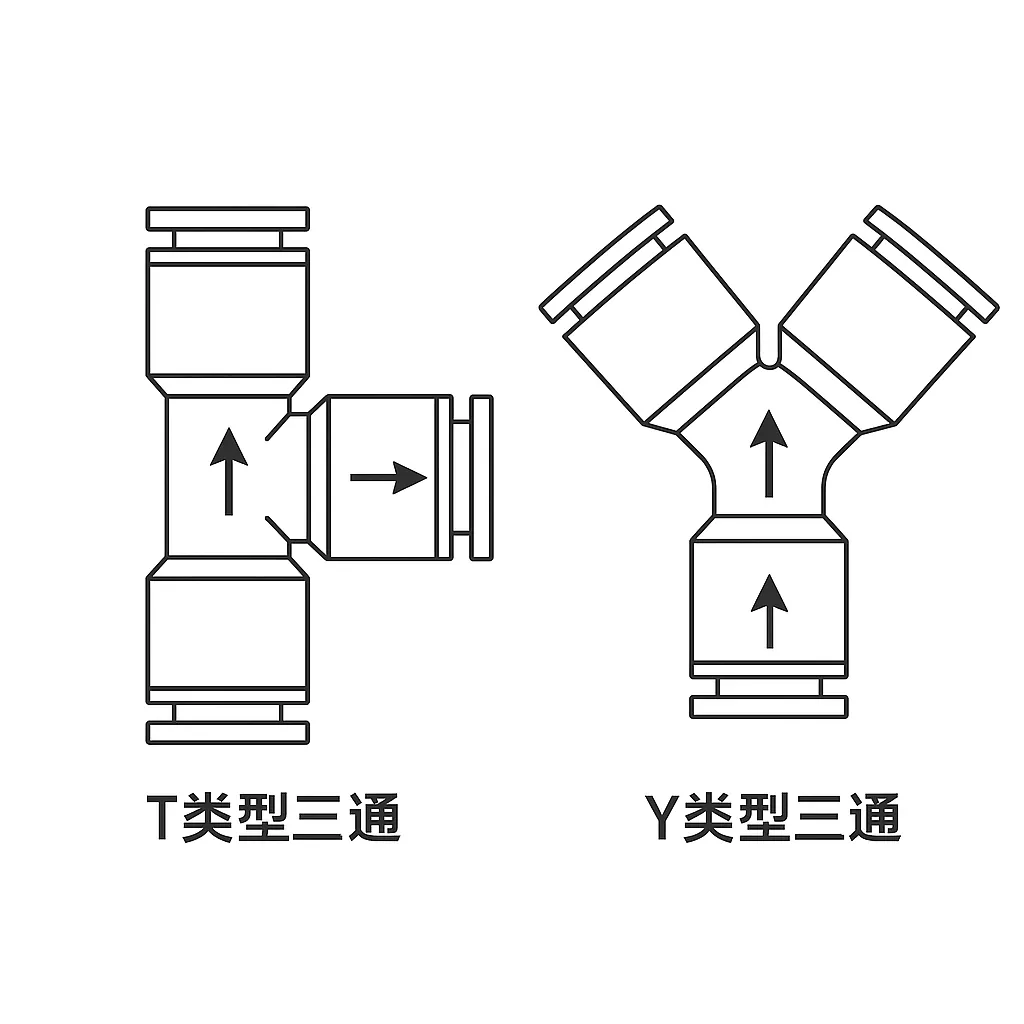

Podobnosti in razlike med namestitvijo cevi v obliki črke T in Y: |
|
|
Prilagoditev TEE (PB, PD) |
Way way pnevmatsko prileganje, kot je "t" struktura in seka pod kotom 90 ° |
|
Y prileganje (px) |
3 način, ki ustreza kot "y" struktura in gladki pretok, bolj primeren pretok foreara |
|
V primerjavi s T-obliki T-oblikepneumatskega prileganja je priključek Y-ShapeDair priključek bolj gladko in ima manj odpornosti |
|
Kakšne so značilnosti prileganja zraka tipa Y v primerjavi s pnevmatsko opremo tipa T?
V primerjavi s pnevmatskim prileganjem v obliki črke T je pretok vgrajenega zraka v obliki črke Y gladko in ima manj odpornosti
Kakšen je operativni tlak, ki prilega pritisk cevi PX Y?
PX Pnevmatični delovni tlak je 0-1,0MPA.
