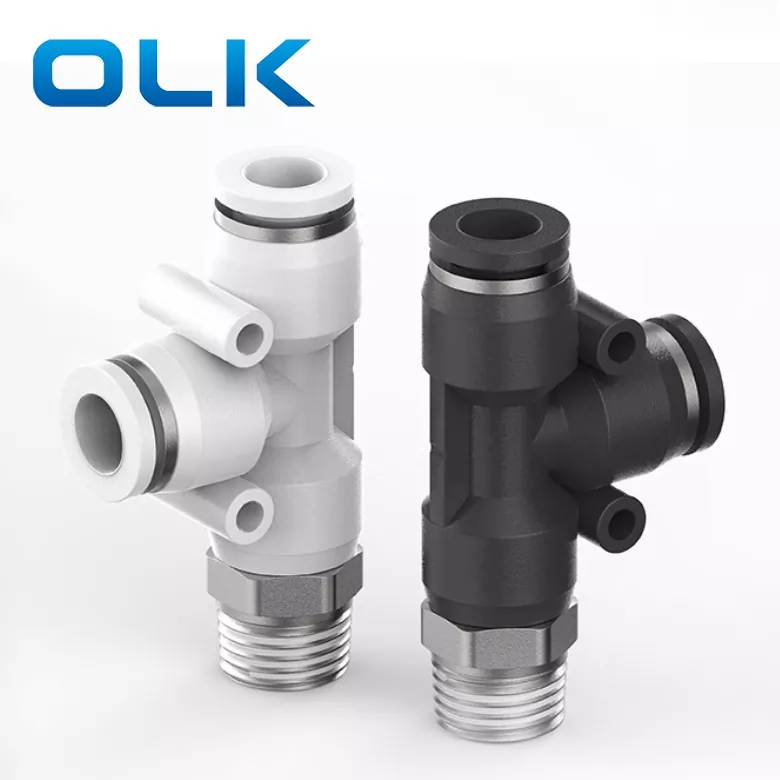

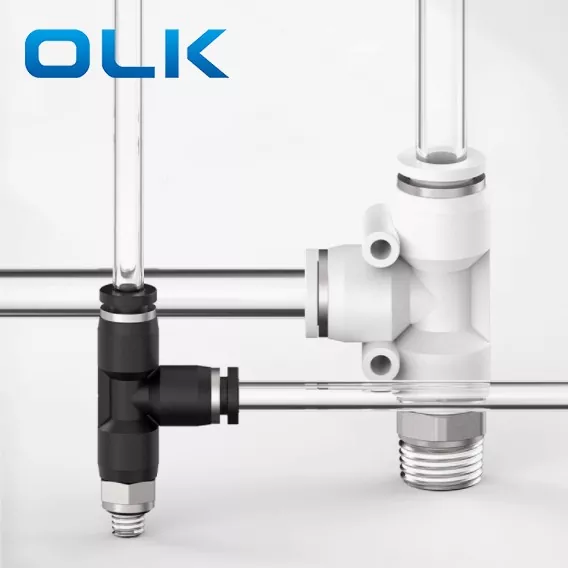

PD Run TEE PUSH IN CUBE Attinting je tristranska prileganje tipa Y, zasnovan tako, da en vir zraka razdeli na dva izhoda. Idealen je za sisteme, ki zahtevajo pnevmatsko povezavo z dvema in dvema.
Ključne značilnosti PD: obliko oblike Y za učinkovito porazdelitev zraka; konci potiska za povezovanje za enostavno namestitev; fleksibilno usmerjanje za večsmerne cevi
|
Koda za naročanje |
|||
|
Pd |
8 |
- |
01 |
|
Model |
Velikost cevi (metrika) |
|
Vrsta niti (55 ° nit z ravnim cevkom) |
|
PD serije prilega |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Tekočina |
Zrak/voda (pogojno)/vakuum |
|
Delovni tlak |
0-1.0MPA |
|
Vakuumski tlak |
-100KPA (10 Torr) |
|
Delovna temperatura |
-10-60 ℃ |
|
Material |
Najlon (PA), poliuretan (PU) |
|
Palčna cev |
Metrična cev |
φd |
R |
A |
B |
E |
H |
φd |
|

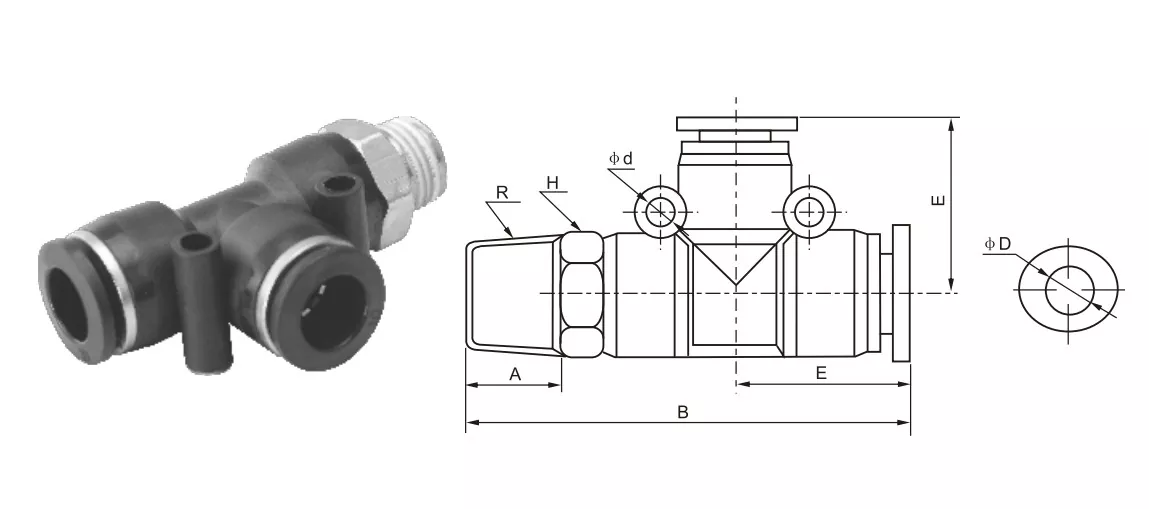

PD5/32-M5 |
Pd4-m5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Ime/vrsta |
Opis strukture vmesnika |
|
Run TEE (PD) |
Glavni pretok zraka je raven, veje pa se navpično vodijo |
|
Podružnica (PB) |
Dva vmesnika sta povezana pod pravim kotom, eden na veji "T" |
|
Enakovredni majici |
Tri vrata z enako velikostjo |
Kaj pomeni 'run tee' v prileganju priključkov?
TEE "pomeni priključek v obliki črke T (TEE) s tremi vmesniki;
'Run' se nanaša na glavni kanal (smer glavnega pretoka zraka je ravna črta);
Torej 'Run Tee' pomeni, da je glavni kanal naravnost skozi, na sredini pa je veja navpično usmerjena.
