Razlika med tremi vrstami ventilov 5/3Elektromagnetni ventili
Pri naročilu 5/3elektromagnetni ventili, poleg enojnega in dvojnega električnega krmiljenja, obstajajo tri konfiguracije: C (dvojni elektromagnetni 5/3 potni zaprti center), E (dvojni elektromagnetni 5/3 potni izpušni center) in P (dvojni elektromagnetni 5/3 potni tlak središče).
| 5/3 načinelektromagnetni ventilsimbol | Koda za naročanje |
|
|
 |

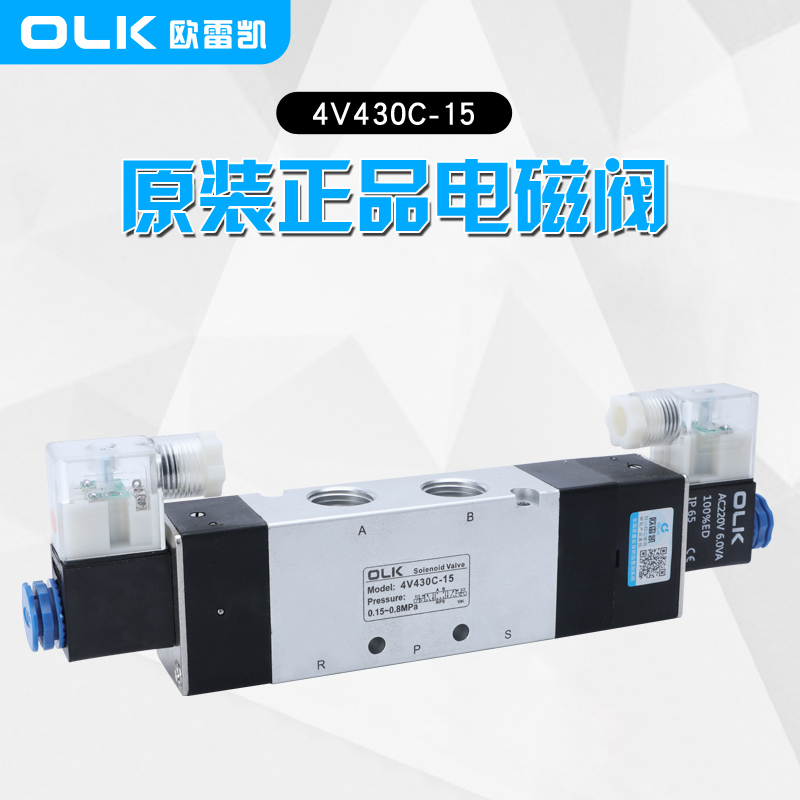

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dvojni solenoid 5/3 smeri zaprt sredinski |
5/3 ventil v normalno zaprtem položaju. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dvojni elektromagnetni 5/3 smerni izpušni center |
5/3 ventil v normalno odprtem položaju. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dvojni solenoid 5/3 potni center tlaka |
5/3 ventil v izpušnem položaju. |
Tlak na priključku P (napajalni tlak):
To se nanaša na tlak na vhodni odprtini elektromagnetnega ventila (običajno označen kot P). Ta tlak je gonilna sila za nadzor pretoka tekočine, ko se ventil odpre ali zapre.
V konfiguraciji tlačnega središča je tlak na vstopni odprtini (P) višji kot na drugih odprtinah (kot sta A ali B), nadzorni sistem pa ta tlak usmeri v ustrezen kanal.
Srednji položaj izpuha:
To opisuje stanjeelektromagnetni ventilko je v srednjem položaju. Pri elektromagnetnih ventilih s tremi položaji, ko je tuljava v srednjem položaju, so lahko vsa vrata (kot so P, A in B) medsebojno povezana ali pa lahko določena vrata tvorijo pot puščanja.
V tipični izpušni konfiguraciji v srednjem položaju se lahko tlak iz vrat A ali B vrne v izpušno odprtino (običajno označeno z R ali T), pri čemer se sprosti tlak. Ta zasnova se uporablja v nekaterih aplikacijah za preprečevanje čezmernega kopičenja tlaka v sistemu, ko ni prisotnega krmilnega signala.
Zaprt center:
V konfiguraciji zaprtega središča so vse odprtine elektromagnetnega ventila zaprte, ko je v srednjem položaju, kar pomeni, da tekočina ne more teči skozi nobena vrata.
Ta oblika se običajno uporablja v situacijah, ko je treba vzdrževati tlak ali preprečiti neželen pretok tekočine, ko je sistem v srednjem položaju.
Povzetek:
Središče tlaka: Nanaša se na pritisk, uporabljen prielektromagnetni ventilidovod.
Izpušni center: opisuje stanje, v katerem se tekočina lahko izčrpa iz ene ali več odprtin v srednjem položaju.
Zaprto središče: opisuje stanje, v katerem so vse odprtine zaprte, kar preprečuje pretok tekočine v srednjem položaju.

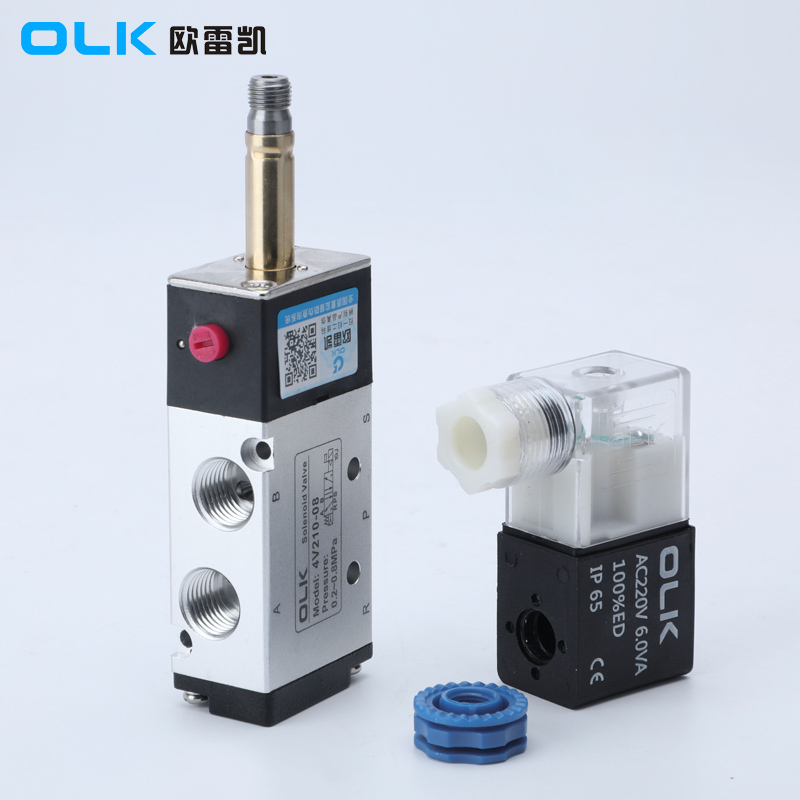

Prednosti elektromagnetnega ventila 5/3 v primerjavi z elektromagnetnim ventilom 5/2:
Več možnosti srednjega položaja:
5/3 elektromagnetni ventil ima tri delovne položaje, pri čemer je srednji položaj nastavljiv za različna stanja (kot je tlak, izpušni plin ali zaprto).
Ta prilagodljivost omogoča vzdrževanje tlaka, izpušni tlak ali popolno tesnjenje sistema, ko je ventil deaktiviran ali v izrednih razmerah, kar ponuja več možnosti nadzora za različne aplikacije.
Izboljšana varnost in nadzor:
5/3 elektromagnetni ventil se lahko odloči za vzdrževanje tlaka ali izpušnega tlaka v srednjem položaju, kar zagotavlja zaščito v varnostno kritičnih aplikacijah pred nenamernimi dejanji. Na primer, v primeru izpada električne energije ali izgube krmilnega signala lahko izbira ustreznega srednjega položaja zaščiti opremo in osebje.
5/2 elektromagnetni ventil se lahko ob izgubi signala le vrne v prvotni položaj in ne more nuditi podobne zaščite.
Preprečevanje udarca cilindra:
Srednji položaj elektromagnetnega ventila 5/3 je mogoče uporabiti za ublažitev udarca na valj pri spreminjanju smeri. Na primer, izbira srednjega položaja izpušnega tipa lahko omogoči sprostitev delnega tlaka pri preklapljanju smeri, izogibanje udarcem zaradi nenadnega zaustavljanja ali zagona, s čimer se podaljša življenjska doba opreme.
A 5/2elektromagnetni ventilnima te funkcije, saj lahko hitro preklaplja samo med dvema smerema, kar lahko v nekaterih primerih povzroči udarce in obrabo opreme.
Zaključek:
Elektromagnetni ventil 5/3 ponuja znatne prednosti pri prilagodljivosti, varnosti, ublažitvi udarcev in kompleksnem nadzoru v primerjavi s elektromagnetnim ventilom 5/2. Zaradi tega je zelo dragocen pri aplikacijah, ki zahtevajo več načinov delovanja, povečano varnost in zmanjšan vpliv na opremo. Medtem se elektromagnetni ventil 5/2 s svojo enostavnejšo strukturo in nižjimi stroški običajno uporablja v sistemih, kjer ni potreben kompleksen nadzor.
-
