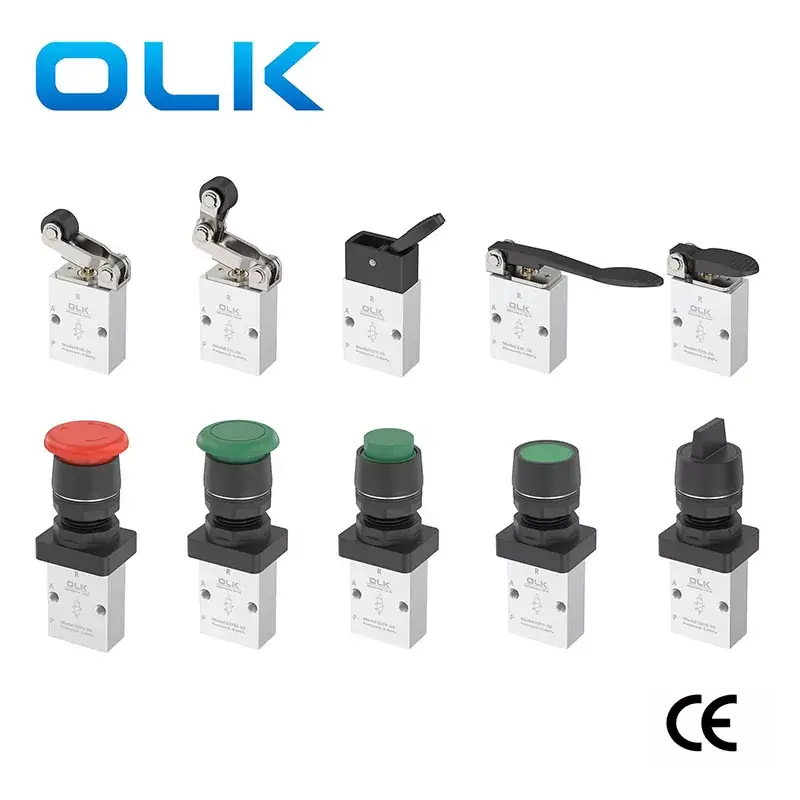

Lahko ste prepričani, da kupite 3-potni mehanski krmilni ventil serije S3 v naši tovarni, mi pa vam bomo ponudili najboljše poprodajne storitve in pravočasno dostavo. Ouleikai (OLK) izdeluje kompakten in zunanje krmiljen 3-potni 3-potni ventil položaj mehanskega ventila serije S3. Odlikuje ga prilagodljivo preklapljanje in se lahko namesti v več položajev. Namestitev je zelo priročna in ne zahteva mazanja z oljem. Krmilne glave so na voljo v kovinskih in plastičnih materialih, pri čemer kovinski material (S3C, S3D, S3Y, S3R, S3L) nudi daljšo in zanesljivejšo življenjsko dobo. Kombinacije krmilnih glav za mehanski ventil je mogoče naročiti ločeno pri tovarni OULEIKAI na Kitajskem
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES Mehanski krmilni ventil s tipkami 3 potni Lastnosti izdelka
SIMBOL:

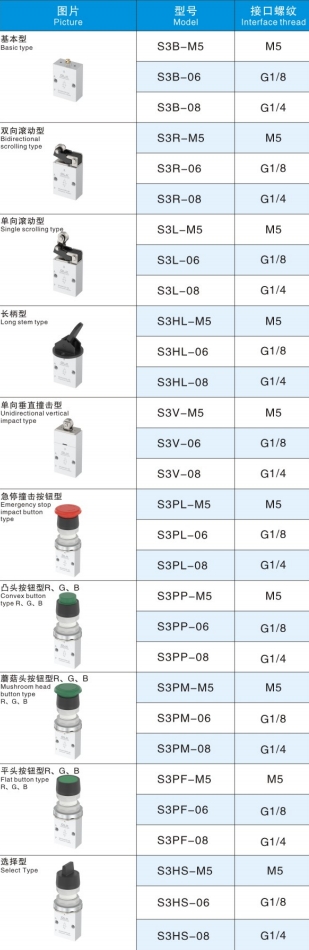

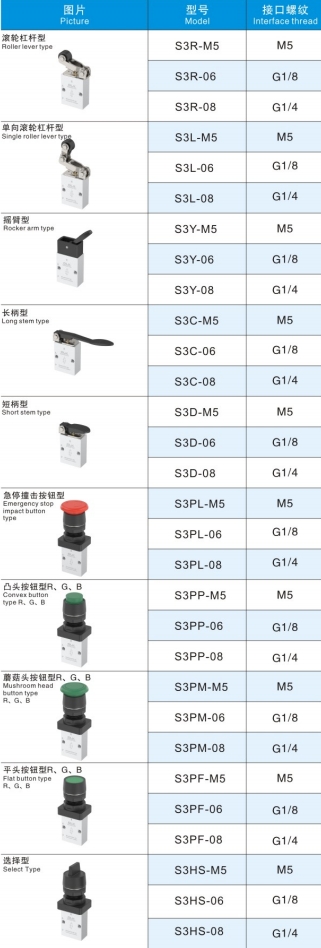

| Koda za naročanje |
|||
| S3 | popoldne | 06 | R |
| SERIJA | KODA | VELIKOST PRISTANIŠČ | BARVA GUMBA |
| S3 serija 2 položaj 3 način | B: Osnovni tip (M5B) |
100:06:G1/8 | PL: RDEČA |
|
|

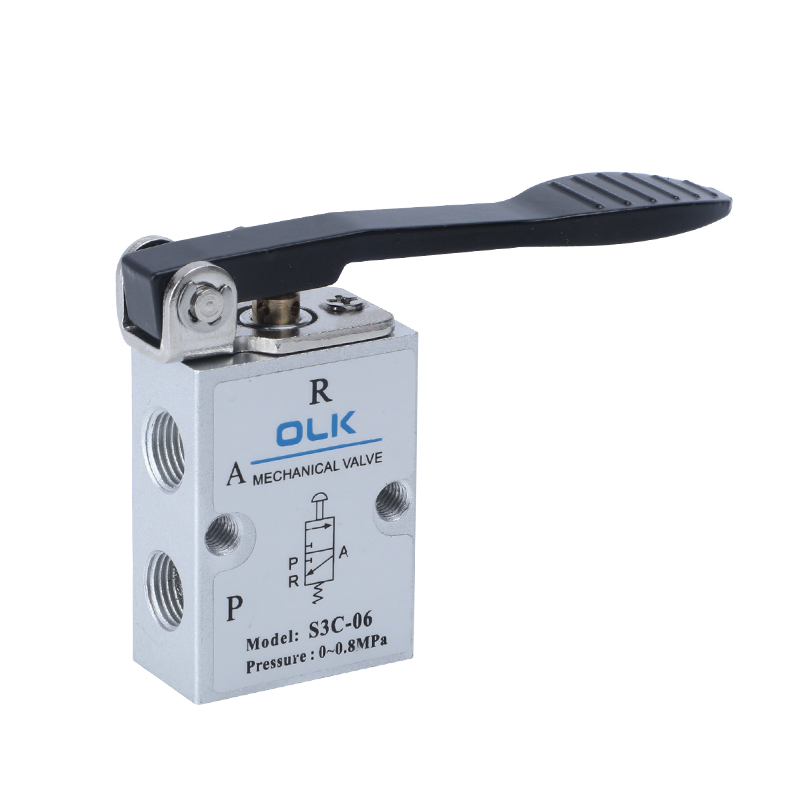

C: Vrsta dolgega ročaja (M5C) |
200:06:G1/8 | PP/PF/PM/HS: RDEČA, ZELENA, ČRNA |
|
|

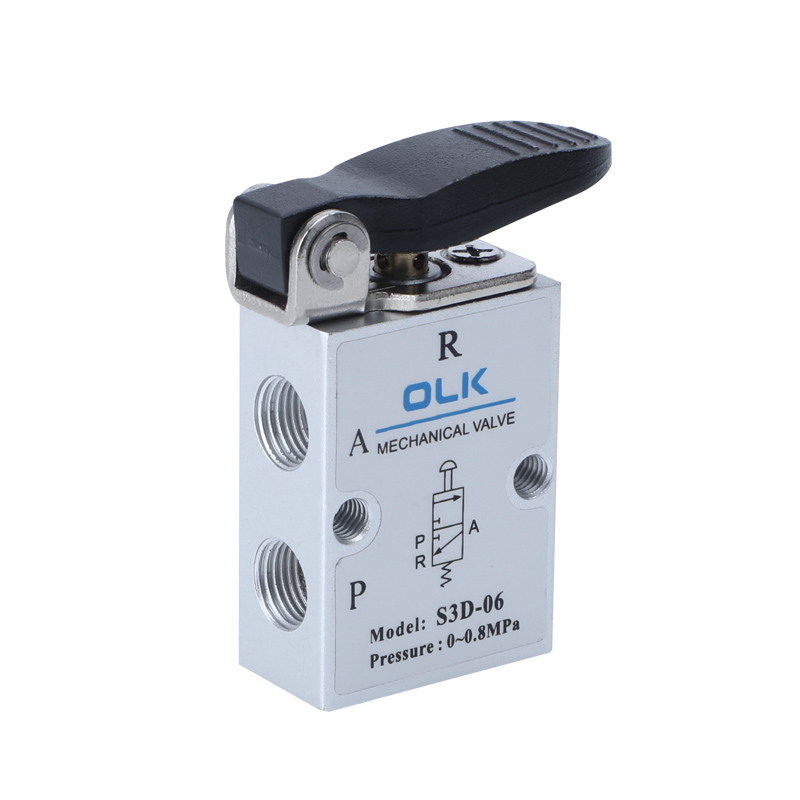

D: vrsta kratkega ročaja (M5D) |
200:08:G1/4 |
|
|
|
Y: Vrsta nihajne roke (M5Y) |
|
|
|
|

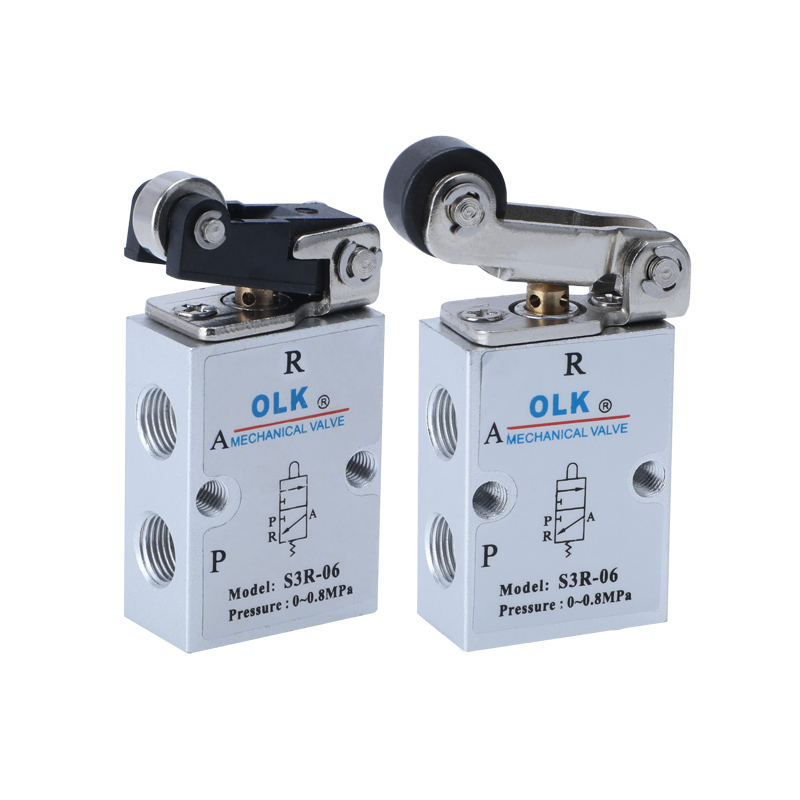

R:Vrsta valjčne ročice (M5R) |
|
|
|
|
L: enosmerni valjčni tip (M5L) |
|
|
|
|
PL: Vrsta udarnega gumba za zaustavitev v sili (M5PL) |
|
|
|
|
PP: Tip gumba z dvignjeno glavo (M5PP) |
|
|
|
|
PF: Tip gumba s ploščato glavo (M5PF) |
|
|
|
|
PM: Vrsta gumba z gobasto glavo (M5PM) |
|
|
|
|
HS: Vrsta izbirnika (M5HS) |
|
|

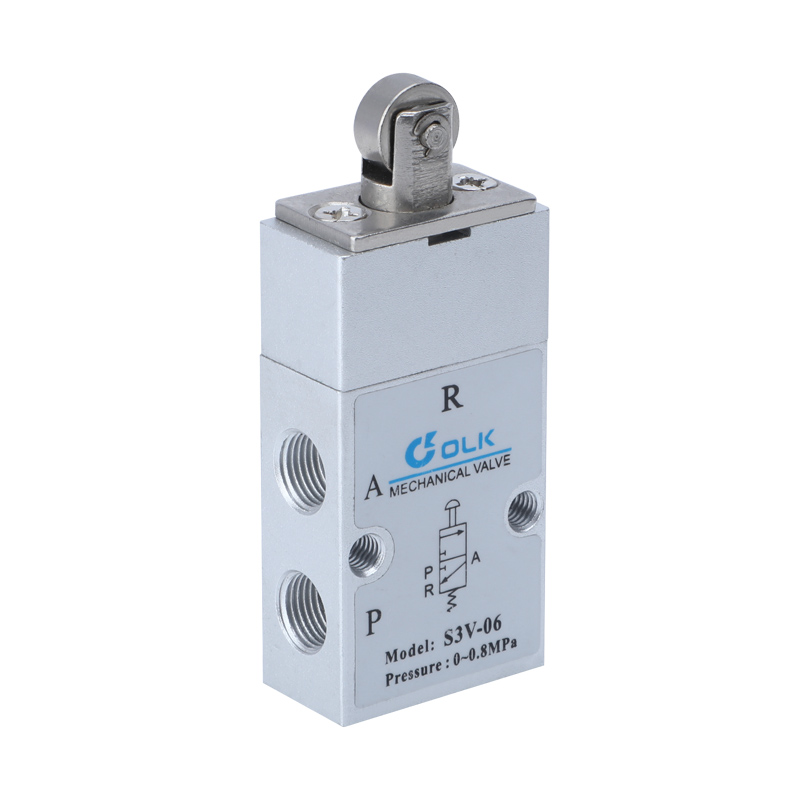

1. Serije S3B, S3R, S3L, S3V zahtevajo zunanjo silo, ki jo zagotavljajo zunanji mehanizmi za preklapljanje, primerno za zaznavanje položaja ali hodna stikala.
2. Serije S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D so ročno upravljane in imajo različne strukturne oblike krmilnih glav za priročno uporabo v različnih pogojih.
3. Struktura krožnega ventila z odličnim tesnjenjem, prilagodljivim preklapljanjem in brez potrebe po mazanju z oljem.
4. Enostavna namestitev z več montažnimi položaji.
5. Krmilne glave serij S3C, S3D, S3Y, S3R, S3L so izdelane iz kovinskega materiala, kar zagotavlja dolgo življenjsko dobo in večjo zanesljivost.
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Akcija |
Zunanje neposredno delovanje |
|
Premer vrat |
05:M5,06:G1/8,08:G1/4 |
|
število položajev |
Dve poziciji trismerni |
|
mazalni |
nepotrebno |
|
Razpon delovnega tlaka MPa (psi) |
0~0,8(0~114) |
|
Zagotovljena odpornost na pritisk |
1,5 MPa (215 psi) |
|
Delovna temperatura °C |
-20~70 |
|
Površina prečnega prereza mm² (vrednost CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Material telesa |
aluminijeve zlitine |
1) Krmilni del je izdelan iz inženirske plastike in ga je dovoljeno upravljati samo ročno. Za preklop ventila je prepovedano uporabljati kovinske udarce.
2) Serije S3B, S3C, S3D, S3PM, S3PF, S3PP se samodejno ponastavijo. Ročni ventili S3Y, S3HS, S3PL se ročno ponastavijo. Po pritisku M3PL v položaj je treba vrtljivi gumb zavrteti za ponastavitev.
3) Bodite pozorni na preklopni hod. Ko katera koli zunanja sila povzroči preklop ventila, osnovni preklopni hod ne sme preseči obsega preklopnega giba, navedenega v tabeli krmilnih hodov, sicer lahko povzroči poškodbe telesa ventila.

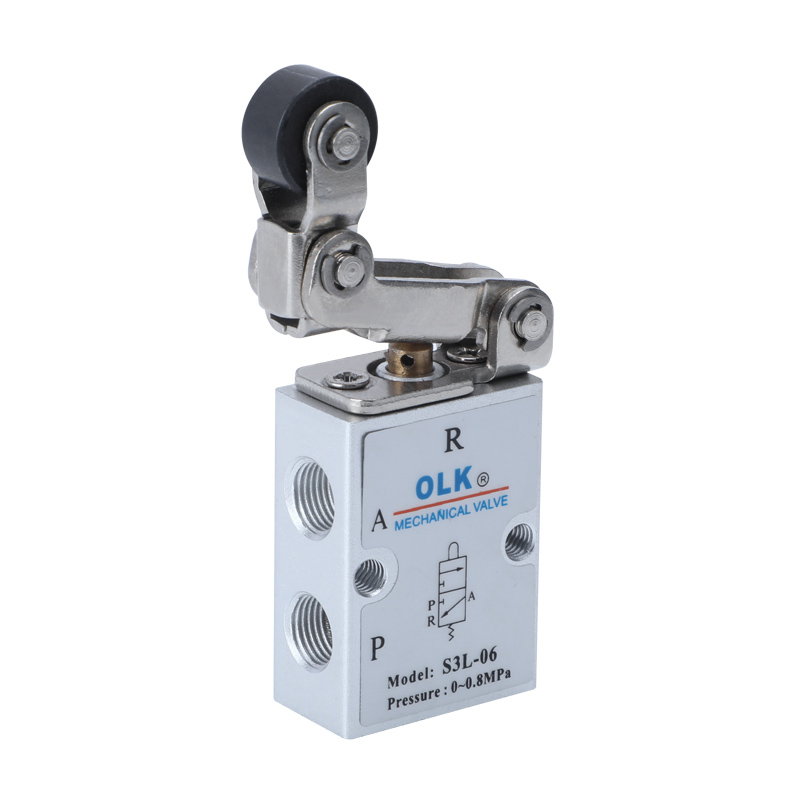

4) Enosmerni valjčni ventil S3L lahko preklopi samo v eno smer (od udarca z desne proti levi). Vpliv v drugo smer (od leve proti desni) je neučinkovit.
5) Kombinacije krmilnih glav je mogoče naročiti posebej.
