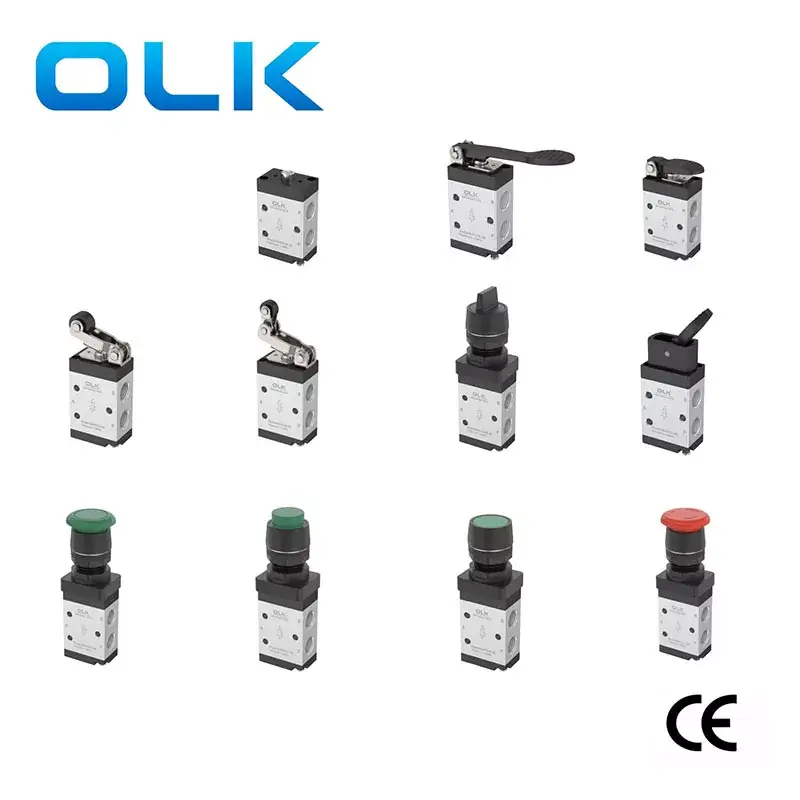

3-potni mehanski krmilni ventil serije M3

3/2-potni mehanski ventil tipa airtac serije ouleikai M3 ima 2 delovni stanji in 3 izbire poti. Mehanski ventil M3, primeren za različne scenarije pnevmatskega krmiljenja. Na krmilno silo mehanskega ventila M3 batne strukture ne vpliva delovni tlak. So stabilen, zanesljiv in vzdržljiv, primeren za dolgoročno stabilna delovna okolja, kot je pnevmatski nadzor v avtomatiziranih proizvodnih linijah, kot so montažne in pakirne linije.

Simbol:

OULEIKAI  M3 serije 2/3 mehanski krmilni ventili z gumbi Značilnosti izdelka

1. Izpušna odprtina se nahaja na karoseriji, kar olajša namestitev dušilca ​​za zmanjšanje hrupa in onesnaževanja.

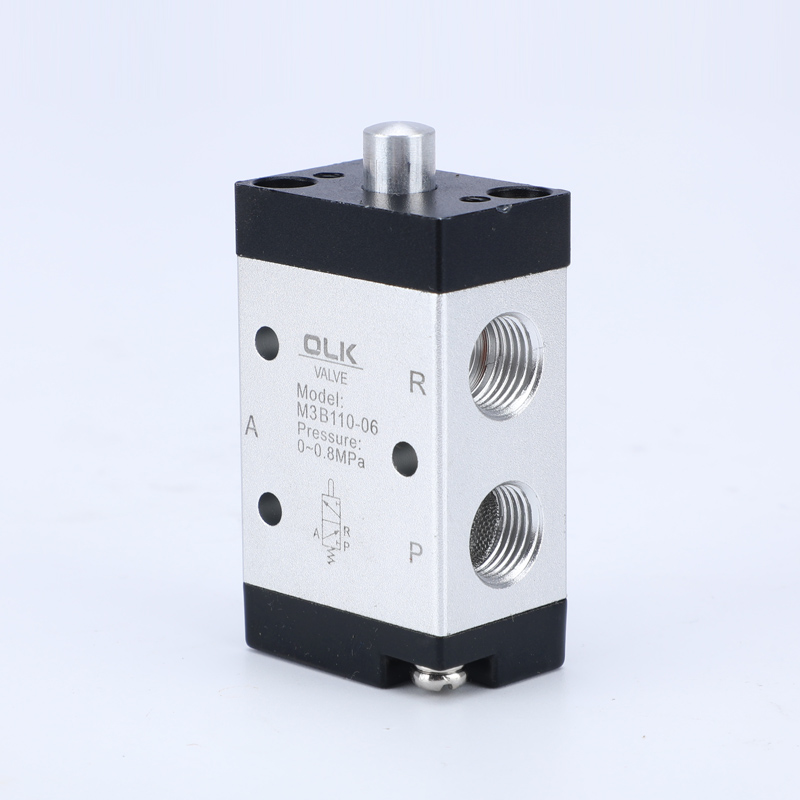

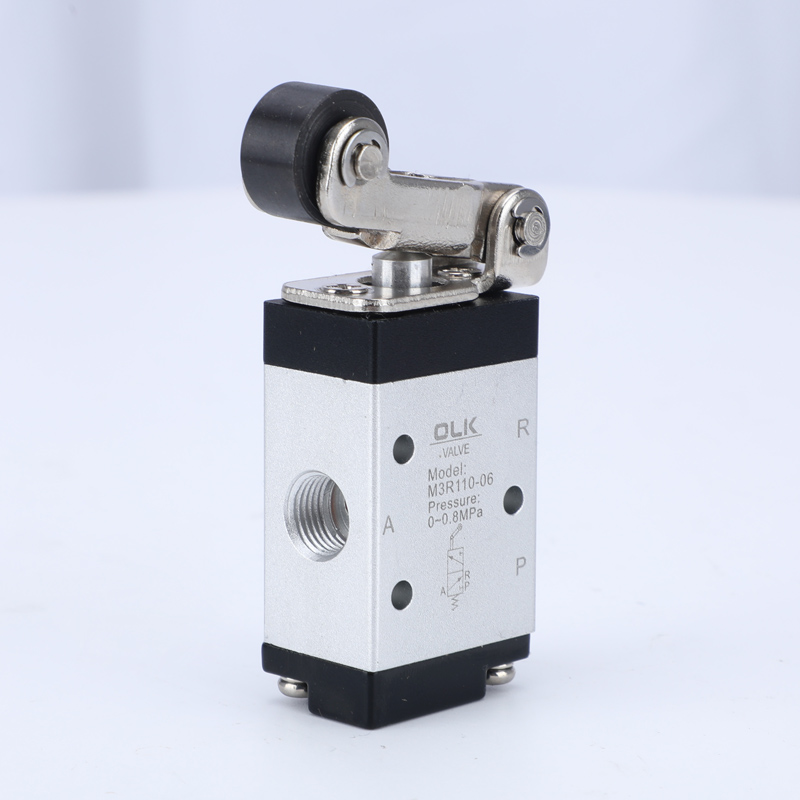

2. Serije M3B, M3R in M3L zahtevajo zunanje sile za preklapljanje, ki jih zagotavljajo zunanji mehanizmi, primerni za zaznavanje položaja ali hodna stikala.

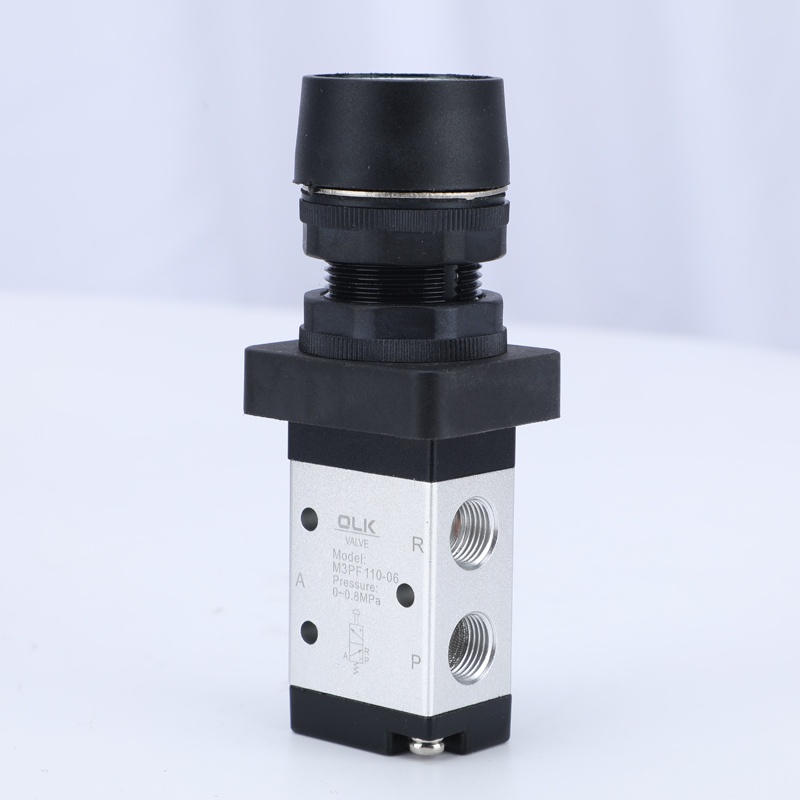

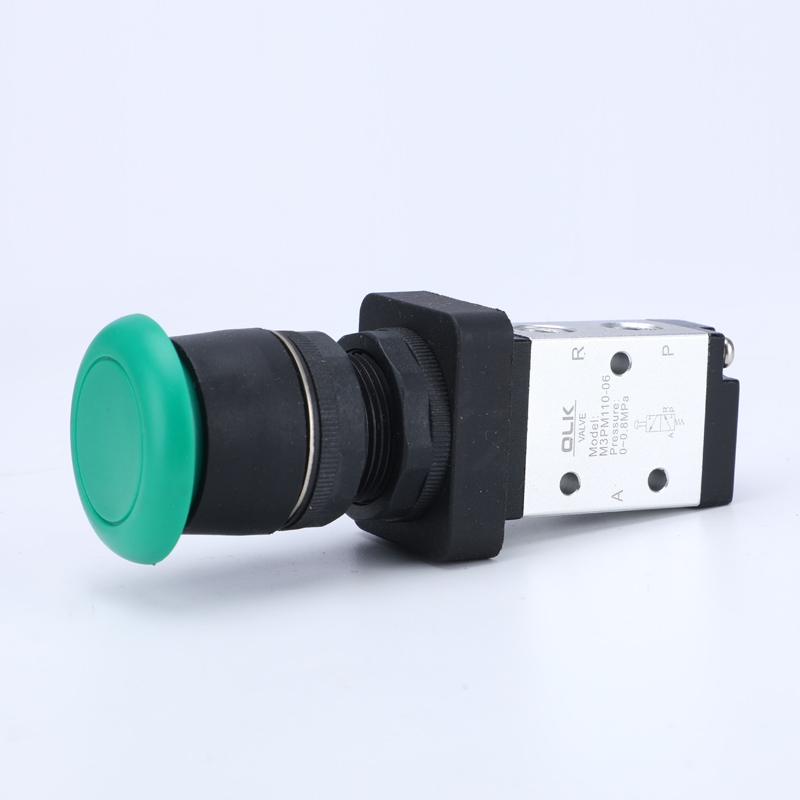

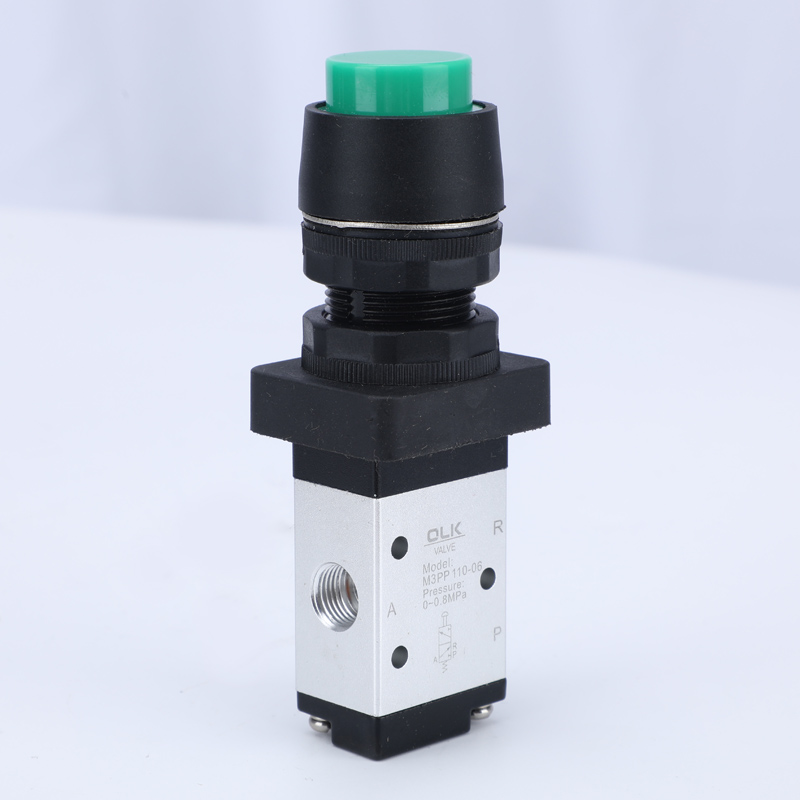

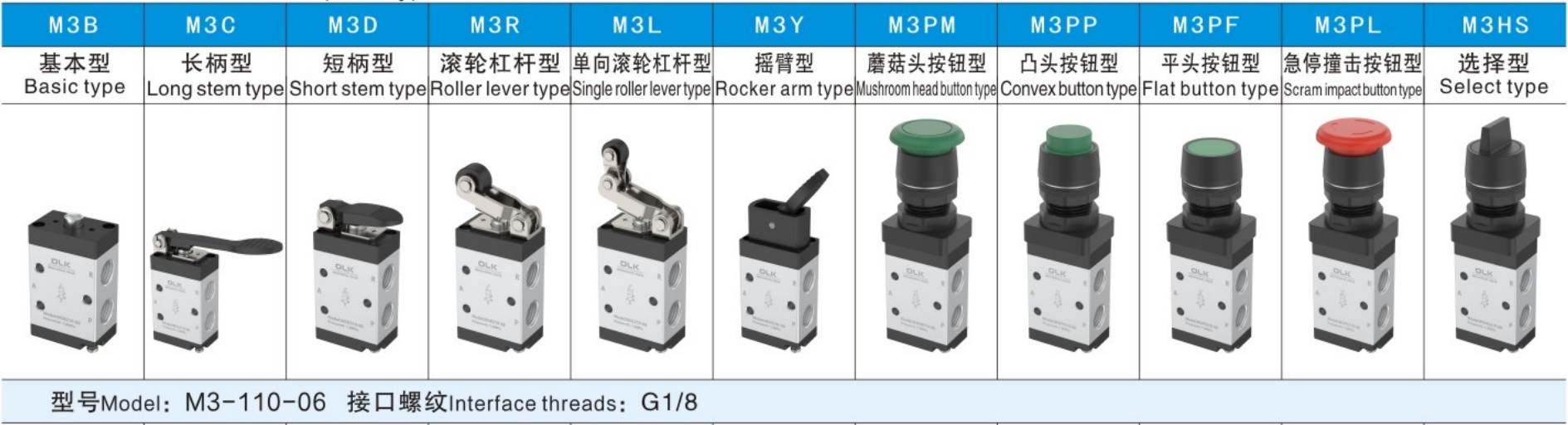

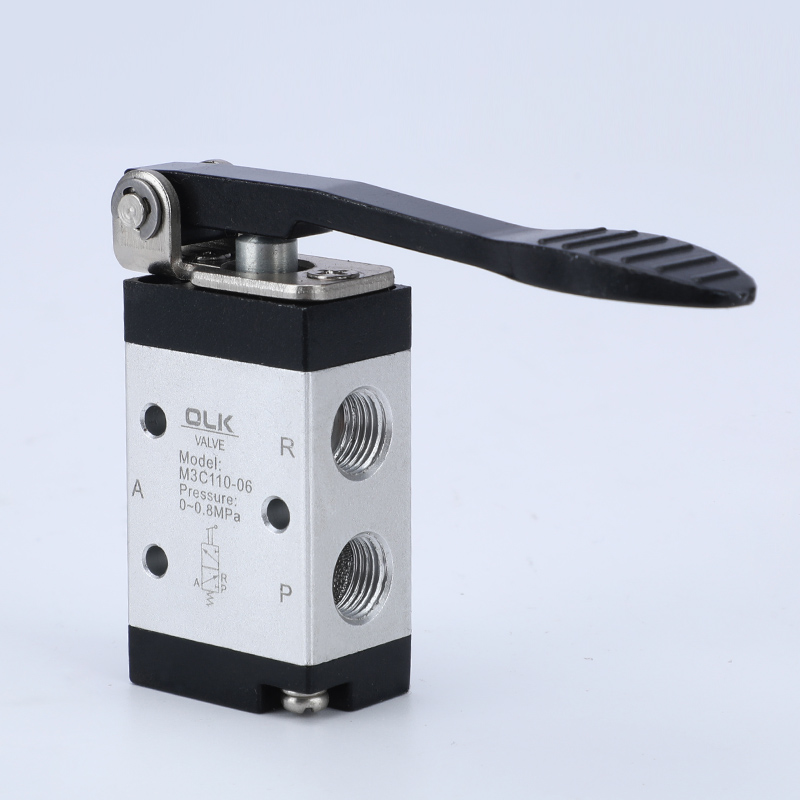

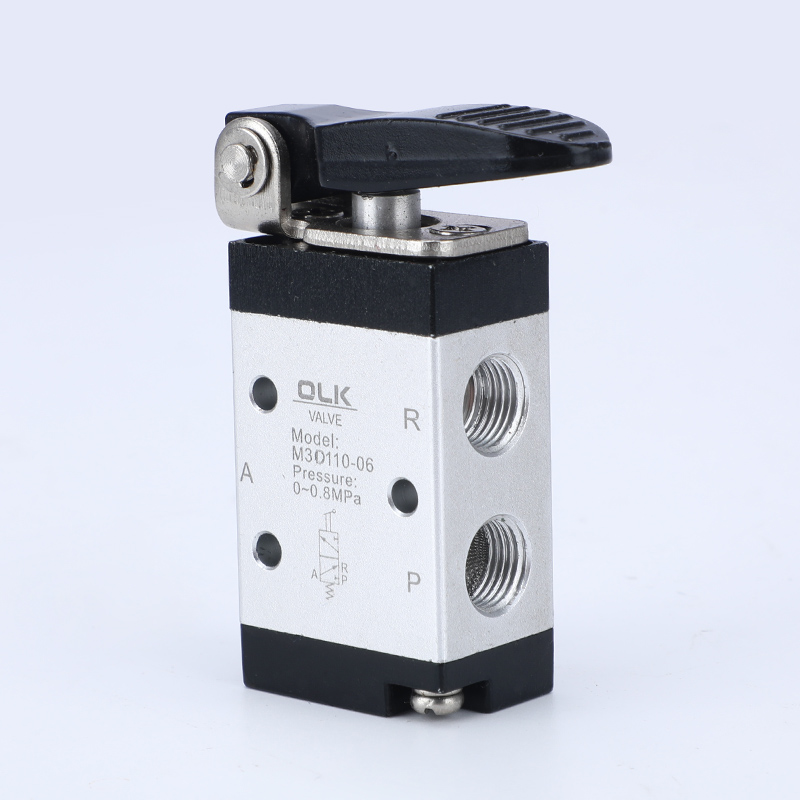

3. Serije M3C, M3D, M3Y, M3PF, M3PM, M3PP in M3PLM3HS se upravljajo ročno, z različnimi strukturnimi oblikami krmilnih glav za priročno uporabo v različnih pogojih.

4. Struktura bata, na krmilno silo ne vpliva delovni tlak (tj. brez protitlaka), tesnjenje notranjega obroča, odlično tesnjenje in prilagodljivo preklapljanje.

5. Ni potrebe po mazanju z oljem.

6. Priročna namestitev in uporaba z montažo na več položajev.

7. Krmilne glave serij M3C, M3D, M3Y, M3R in M3L so izdelane iz kovinskega materiala za dolgo življenjsko dobo in večjo zanesljivost.

SERIJA M3 Mehanski gumbni regulacijski ventil 3 potni Splošni parametri

SERIJA M3 Mehanski krmilni ventil s tipkami, 3-smerni Namestitev in uporaba:

Previdnostni ukrepi

1) Krmilni del je izdelan iz inženirske plastike in dovoljeno je samo ročno upravljanje. Za preklop ventila ne uporabljajte kovinskih udarcev.

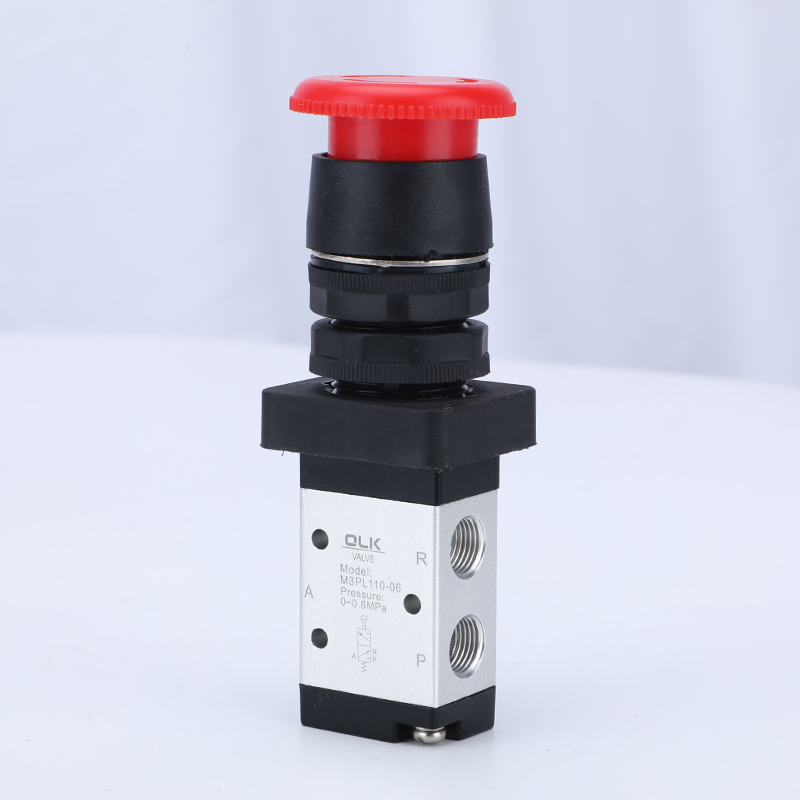

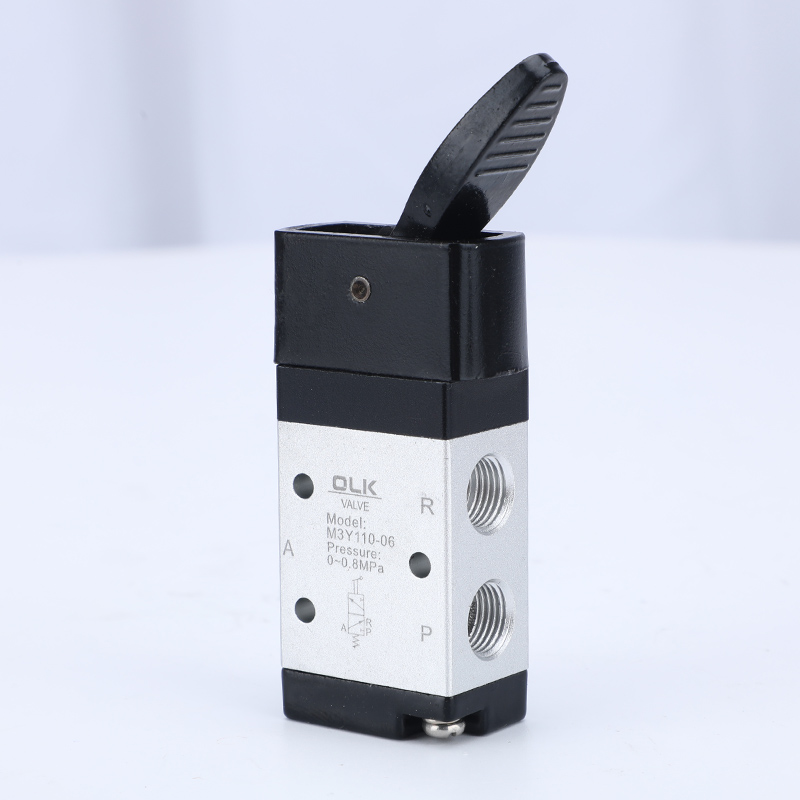

2) Serije M3B, M3C, M3D, M3PM, M3PF in M3PP se samodejno ponastavijo. Ročni ventili M3Y, M3HS in M3PL se ročno ponastavijo. Po pritisku M3PL v položaj zaklada je treba zavrteti vrtljivi gumb za ponastavitev.

3) Bodite pozorni na vzvratni hod. Ko katera koli zunanja sila povzroči obračanje ventila, osnovni vzvratni hod ne sme preseči obsega vzvratnega giba, določenega v tabeli krmilnega giba, sicer lahko povzroči poškodbe telesa ventila.

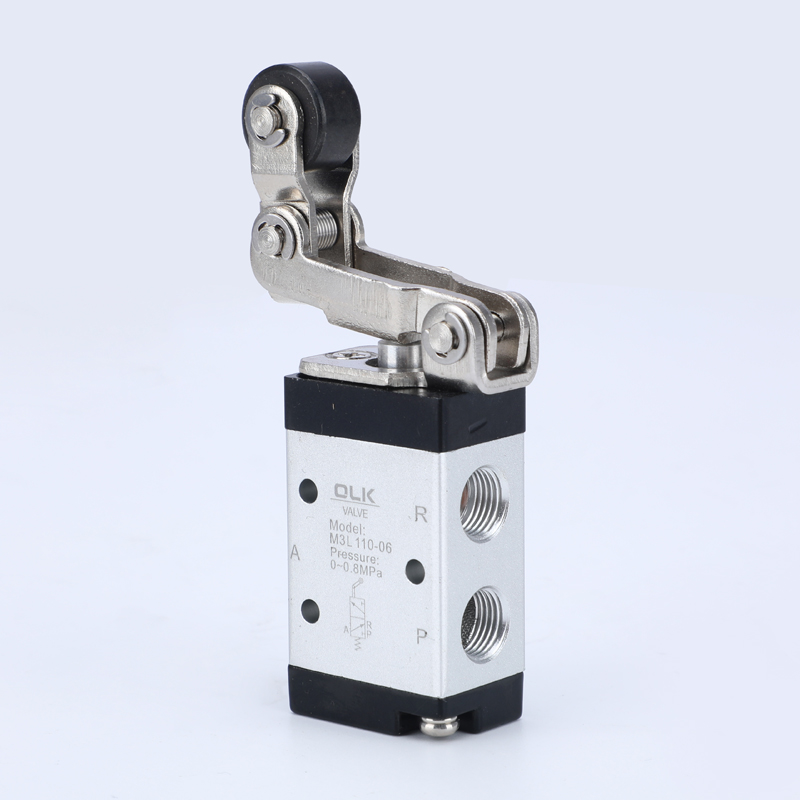

4) Enosmerni valjčni ventil M3L lahko preklopi samo v eno smer (udarec od desne proti levi). Neveljaven udarec v drugo smer (ukrivljen od leve proti desni).

5) Kombinacijo krmilne glave je mogoče naročiti posebej.
