AIRTAC TIP M5 5/2 potni mehanski gumbni ventil, ki ga proizvaja pnevmatsko podjetje OLK. Mehanski ventil M5 je struktura drsnega stebra. Izpušne odprtine se nahajajo na ohišju ventila. Gumbni ventil M5 bo olajšal namestitev dušilca za zmanjšanje hrupa in onesnaževanja 5-potni mehanski krmilni ventil serije M5, medtem ko M5-210 ponuja navoje vmesnika G1/8 in G1/4.
simbol:
Koda za naročanje
M5
popoldne
210
06
R
Vrsta gumba
Koda
VELIKOST PRISTANIŠČ
Barva gumba
Vrsta M5:M

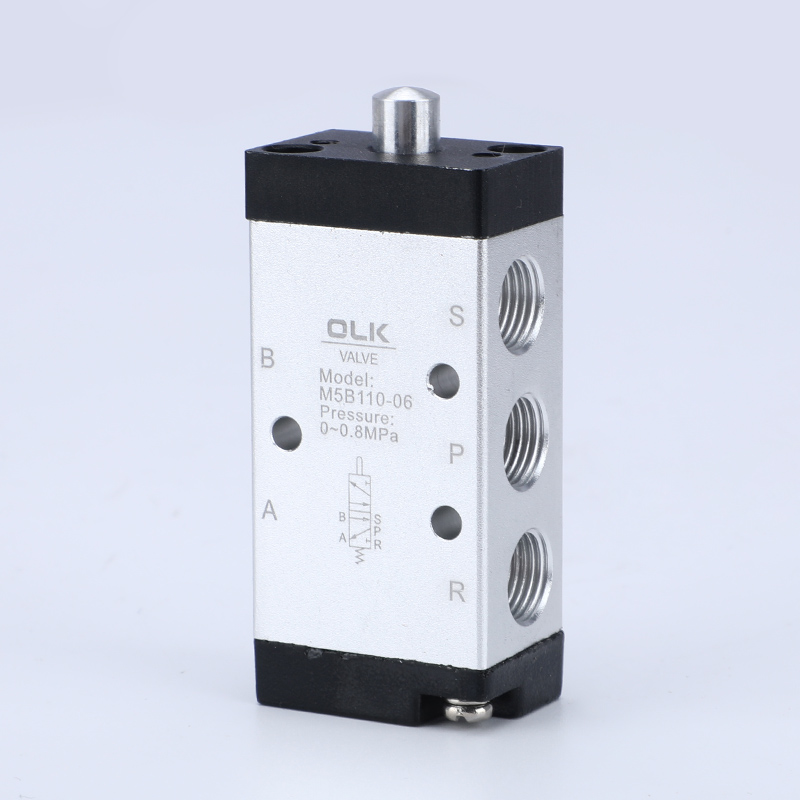

B: Osnovni tip (M5B)
Eno krmiljenje serije 110:110
100:06:G/18
PL: RDEČA
C: Vrsta dolgega ročaja (M5C)
210:210 serije enojni nadzor
200:06:G1/8
PP/PF/PM/HS: RDEČA, ZELENA, ČRNA
D: vrsta kratkega ročaja (M5D)
200:08G1/4

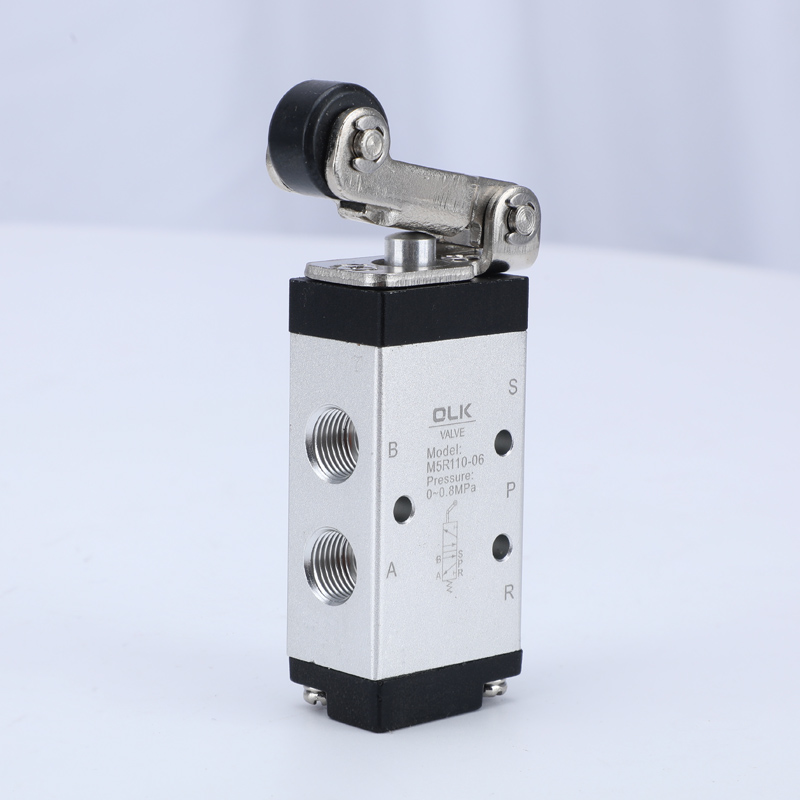

R:Vrsta valjčne ročice (M5R)

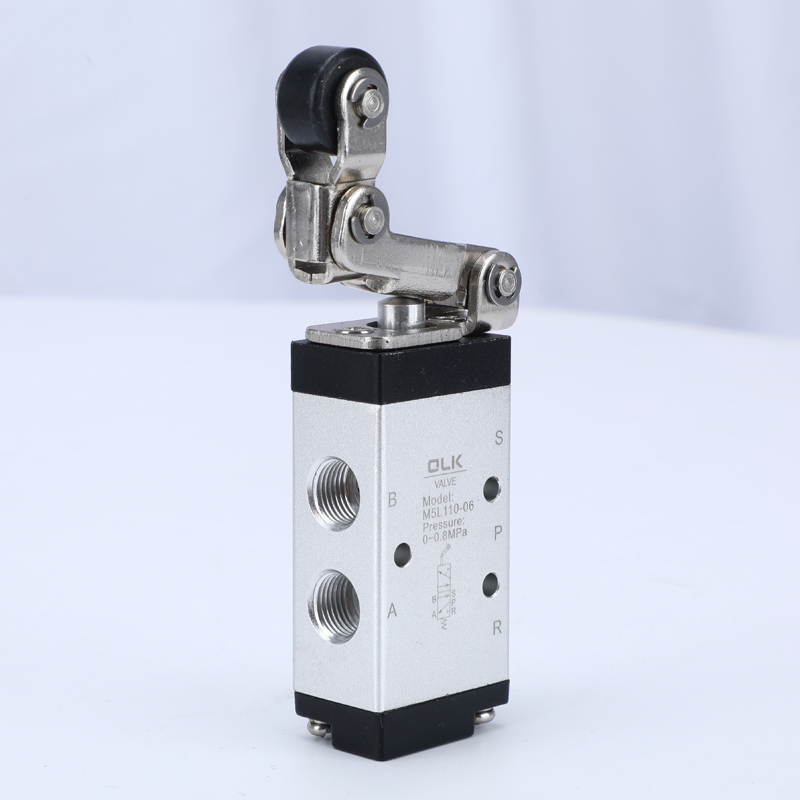

L: enosmerna valjčna ročica (M5L)
Y: Vrsta nihajne roke (M5Y)
PM: Vrsta gumba z glavo gobe (M5PM)

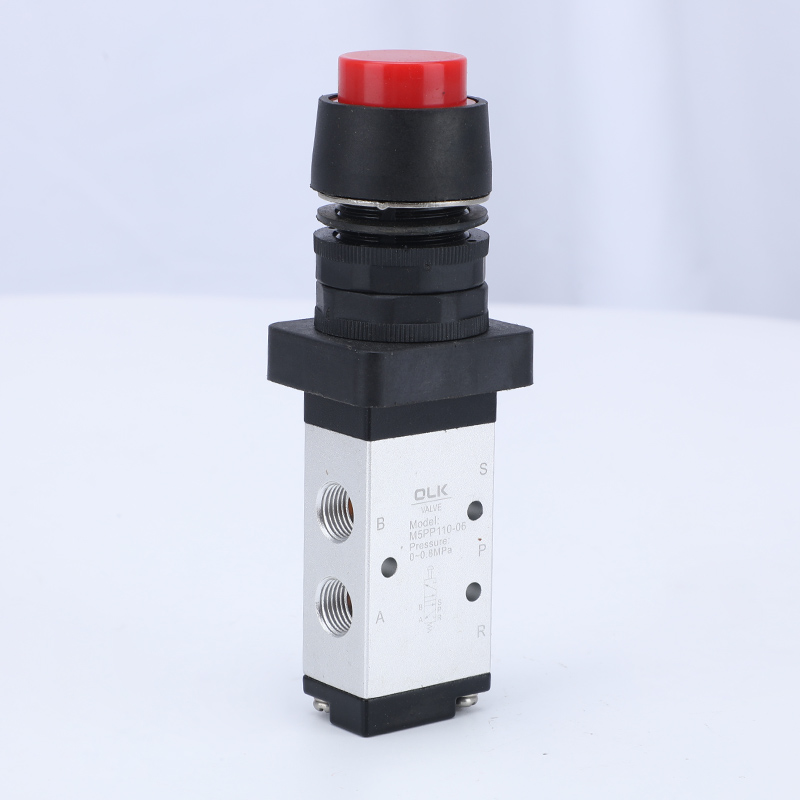

PP: Tip gumba z dvignjeno glavo (M5PP)
PF: tip gumba s ploščato glavo (M5PF)
PL: Vrsta udarnega gumba za zaustavitev v sili (M5PL)
HS: Vrsta izbirnika (M5HS)

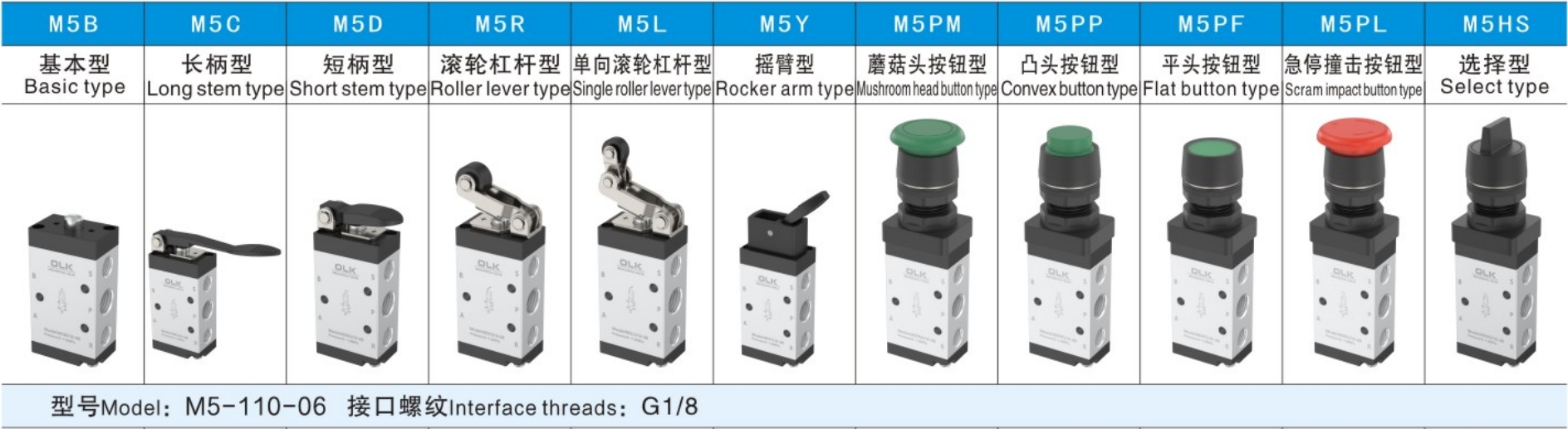

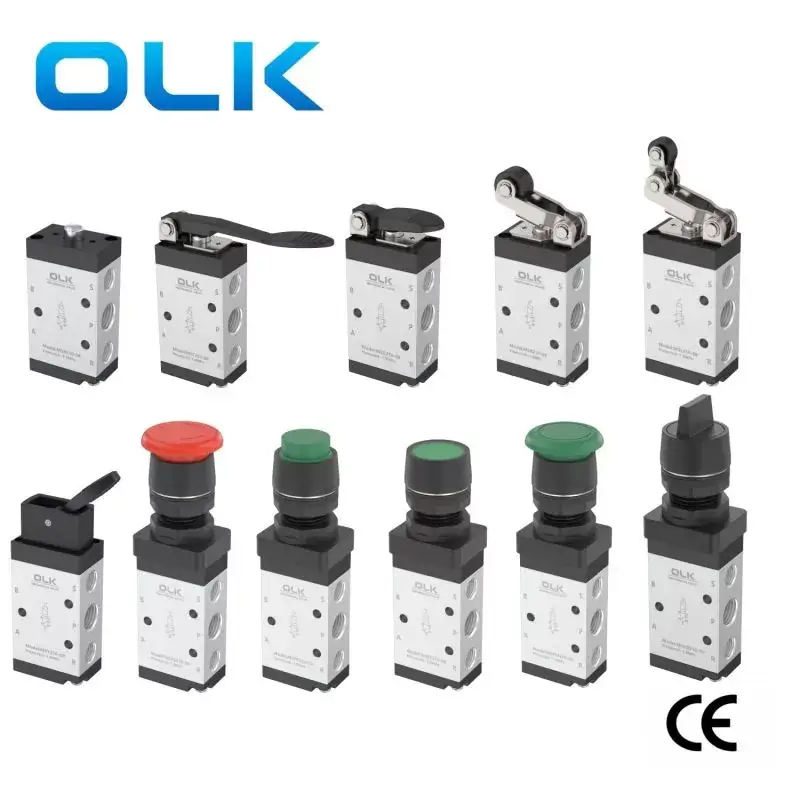

- Osnovni tip (M5B)
- Vrsta dolgega ročaja (M5C)

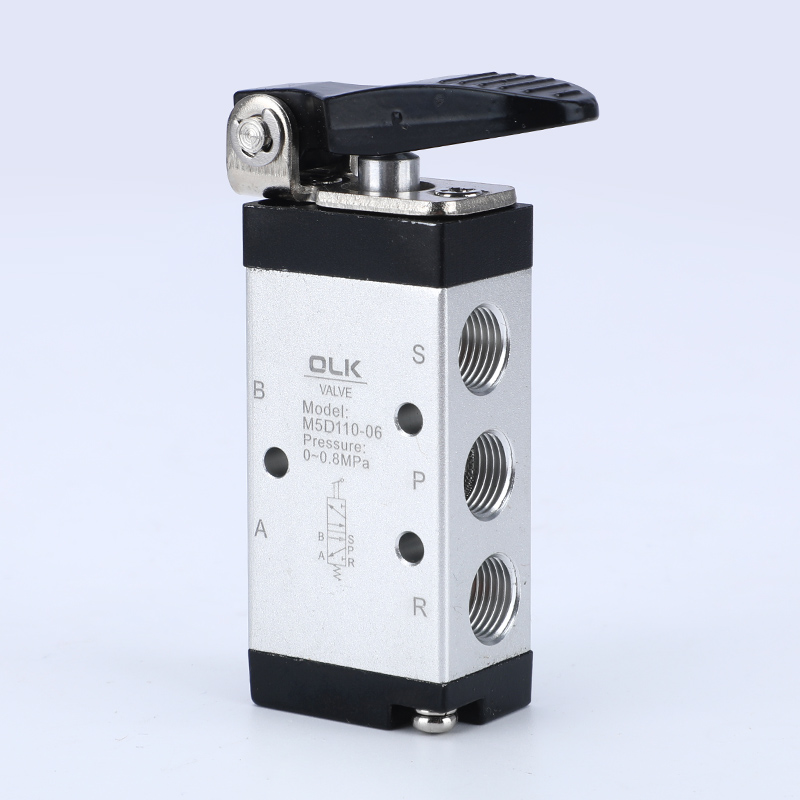

- Vrsta kratkega ročaja (M5D)
- Tip valjčne ročice (M5R)
- Enosmerni valjčni tip (M5L)

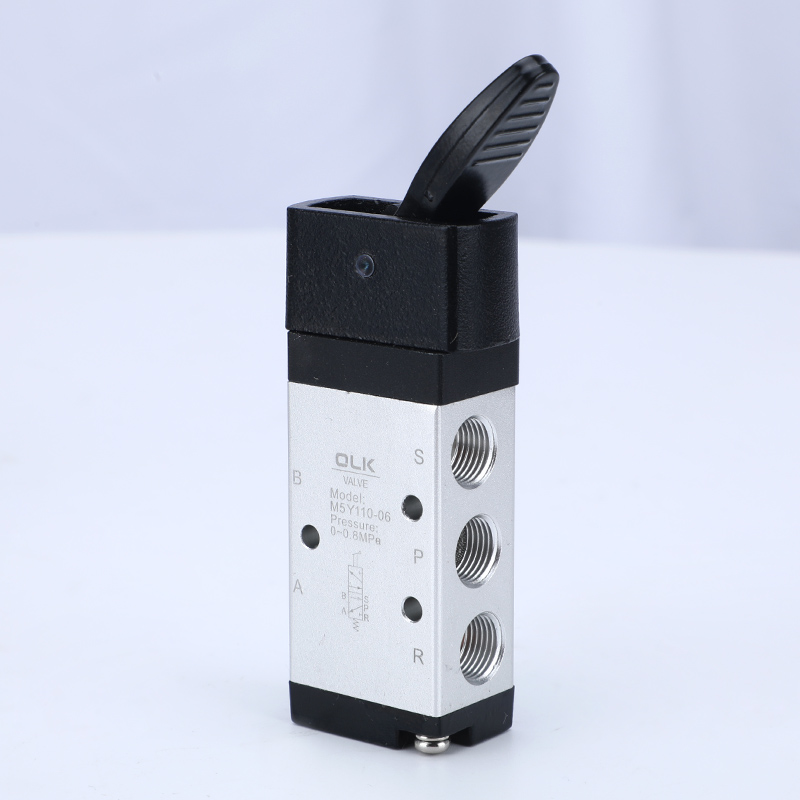

- Tip gugalnice (M5Y)

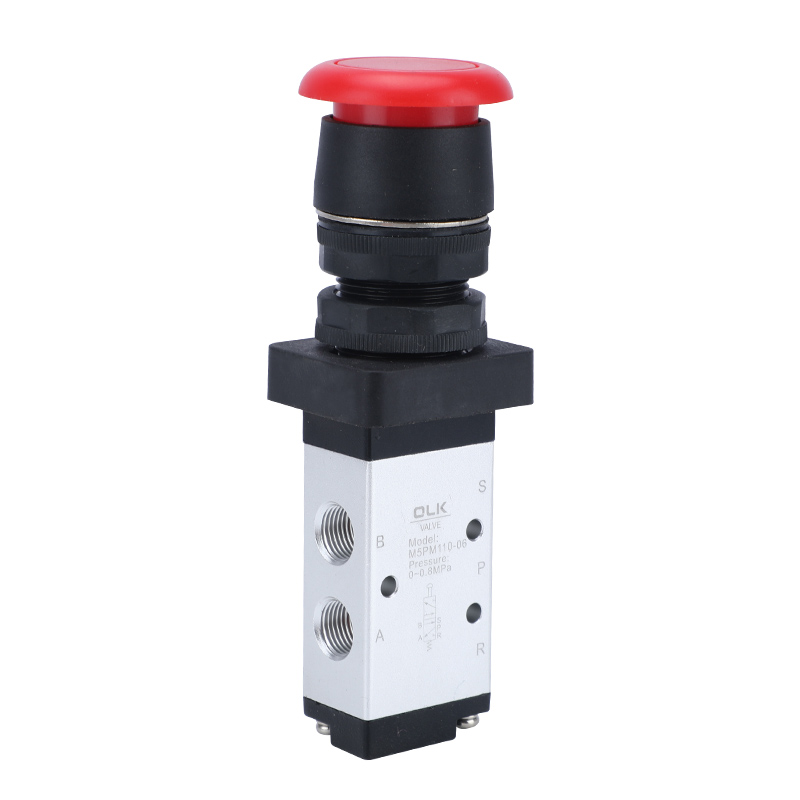

- tip gobaste glave (M5PM)
- Vrsta gumba z dvignjeno glavo (M5PP)

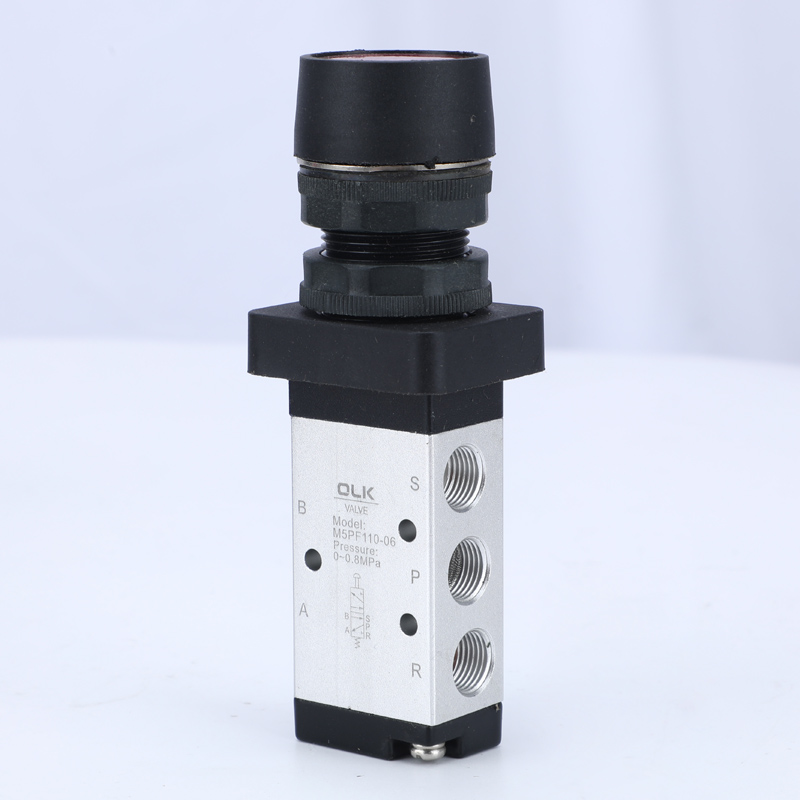

- Vrsta gumba s ploščato glavo (M5PF)
- Vrsta udarnega gumba za zaustavitev v sili (M5PL)
- Tip izbirnika (M5HS)
Za vrste PM, PP in PF lahko izbirate med tremi barvami gumbov: rdečo, zeleno in črno.
1. Izpušne odprtine so nameščene na karoseriji, kar olajša namestitev dušilcev zvoka za zmanjšanje hrupa in onesnaževanja.
2. Serije M5B, M5R, M5L zahtevajo zunanje sile za preklapljanje, ki jih zagotavljajo zunanji mehanizmi, primerni za zaznavanje položaja ali hodna stikala.
3. Serije M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS so ročno upravljane z različnimi strukturnimi krmilnimi glavami za udobje v različnih pogojih.

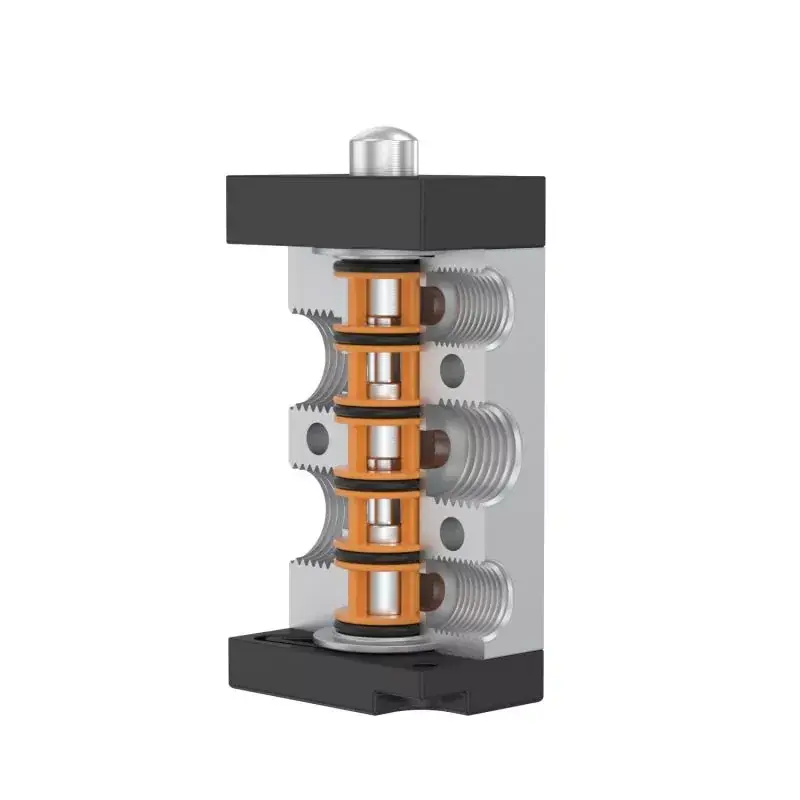

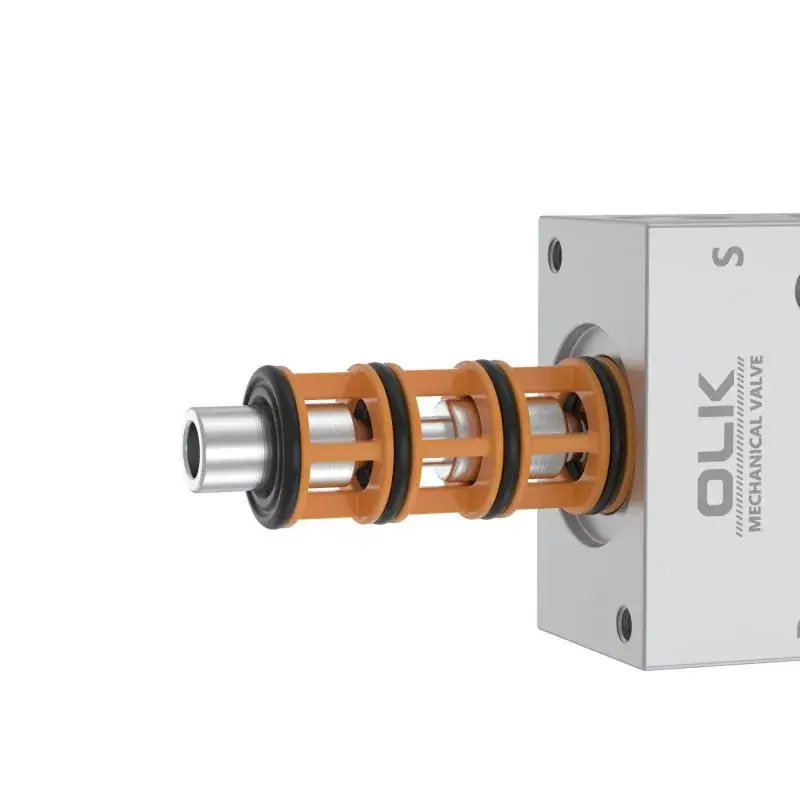

4. Struktura drsnega stebra, delovni tlak ne vpliva na krmilno silo (tj. brez učinka protitlaka), tesnilo notranjega obroča za dobro tesnjenje, prilagodljivo preklapljanje.
5. Ni potrebe po mazanju z oljem.
6. Namestitev v več položajih za enostavno uporabo.
7. Krmilne glave serije M5C, M5D, M5Y, M5R, M5L so izdelane iz kovine, kar zagotavlja dolgo življenjsko dobo ter večjo zanesljivost in stabilnost.
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Akcija |
Zunanje neposredno delovanje |
|
Premer vrat |
05:M5,06:G1/8,08:G1/4 |
|
število položajev |
2 položaj 5 način |
|
mazalni |
nepotrebno |
|
Razpon delovnega tlaka MPa (psi) |
0~1,0(~145) |
|
Zagotovljena odpornost na pritisk |
1,5 MPa (215 psi) |
|
Delovna temperatura °C |
-20~70 |
|
Površina prečnega prereza mm² (vrednost CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Material telesa |
aluminijeve zlitine |
Previdnostni ukrepi
1) Krmilni del je izdelan iz inženirske plastike in dovoljeno je le ročno upravljanje. Za preklop ventila ne uporabljajte kovinskih udarcev.
2) Serije M5B, M5C, M5D, M5PM, M5PF in M5PP se samodejno ponastavijo. Ročni ventili M5Y, M5HS in M5PL se ročno ponastavijo. Po pritisku M5PL v položaj zaklada je treba zavrteti vrtljivi gumb za ponastavitev.
3) Pazite na vzvratni hod. Ko katera koli zunanja sila povzroči obračanje ventila, osnovni vzvratni hod ne sme preseči obsega vzvratnega giba, določenega v tabeli krmilnega giba, sicer lahko povzroči poškodbe telesa ventila.
4) Enosmerni valjčni ventil M5L lahko preklopi samo v eno smer (udarec od desne proti levi). Neveljaven udarec v drugo smer (ukrivljen od leve proti desni).
5) Kombinacijo krmilne glave je mogoče naročiti posebej.
