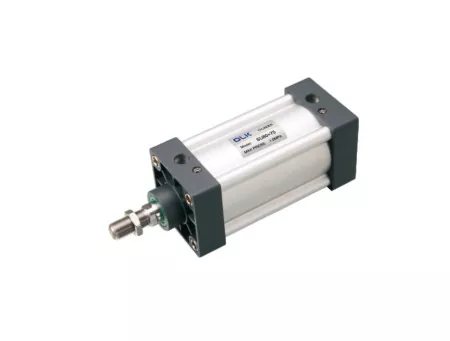

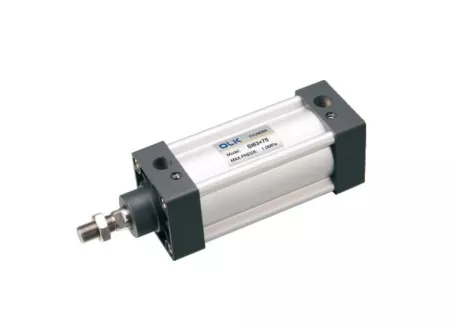

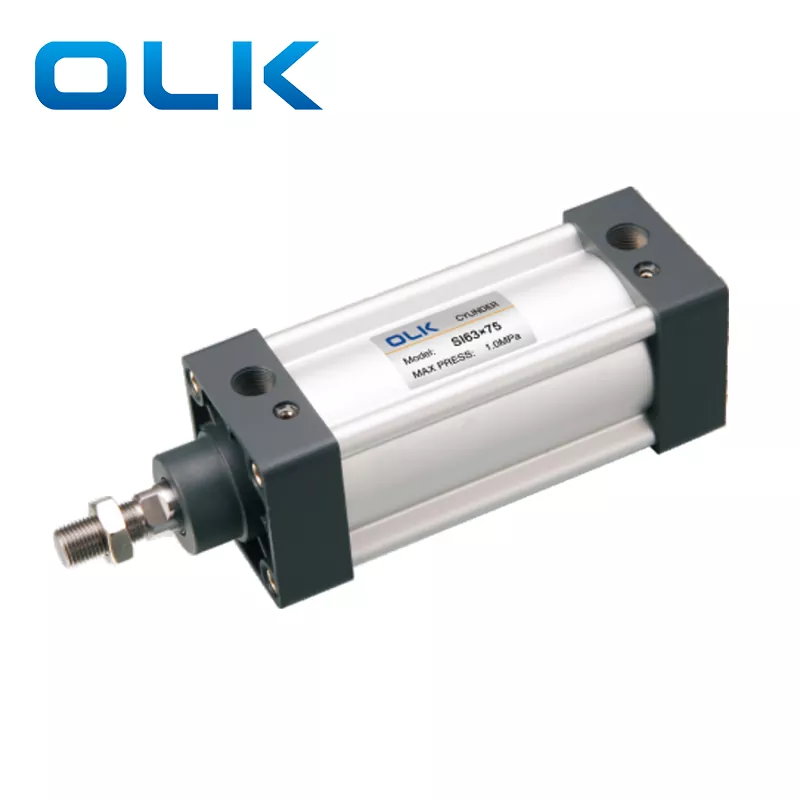

Standardni pnevmatski cilinder serije SI ISO15552 je na voljo v treh vrstah: standardni dvojno delujoči, dvopalični dvojno delujoči SID in dvojni palični dvojno delujoči SIJ z nastavljivim hodom. Ustrezajo standardu ISO 15552, kar pomeni, da so njihove vgradne mere večje odSU pnevmatski cilindrienake velikosti. Fiksni dodatki niso zamenljivi in so združljivi samo s specifikacijami ISO 15552 (prej ISO 6431).
1.IS015552 (original IS06431) standardni pnevmatski cilinder;
2. Tesnilo bata je sestavljeno iz 2 enosmernih tesnilnih struktur v obliki črke Y, ki ima funkcijo kompenzacije, dolgo življenjsko dobo in nizek zagonski tlak,
3. Aluminijasta cev v obliki črke brez vezne palice ima dobro odpornost proti koroziji;
4. Nastavitev blažilnika cilindra je gladka in stabilna:
5. Cilindri in dodatki za namestitev z več specifikacijami so neobvezni.

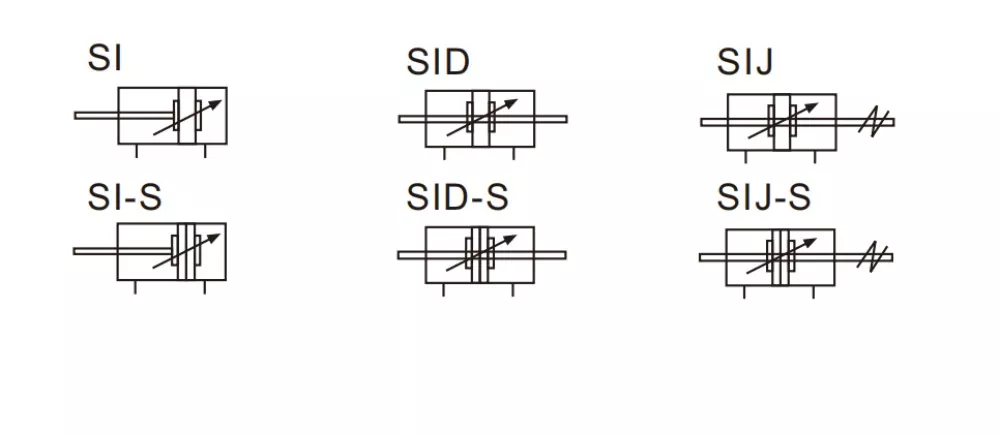

Simbol standardnega pnevmatskega cilindra serije SI ISO15552:
|
Koda za naročanje |
|
|||||||||
|
IN |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
RECI |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
N:NBR |
Velikost izvrtine |
Material palice |
|
kap |
|
Nastavljiv hod |
Magnet |
Vrsta montaže |
Tesnilni material |
Vrsta niti |
|
SI: dvodelujoči tip |
|
Prazen: srednje ogljikovo jeklo |
|
|
|
10:10 mm |
Prazen: brez magneta |
|
Prazno: TPU |
Prazno: PT（55°） |
|
SID: tip dvojne palice |
|
A: SUS420J2 |
|
|
|
20:20 mm |
S: z magnetom |
H: Viton |
G:G（55°） |
|
|
SIJ: nastavljiv tip giba |
|
32-400 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT (60°) |
|
|
Velikost izvrtine (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Igralski način |
Dvojno delovanje |
|||||||||
|
Delovni medij |
Očiščen zrak |
|||||||||
|
Fiksna oblika |
IN |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
RECI |
||||||||||
|
Delovni tlak |
0,1–1,0 MPa (14–145 psi) |
|||||||||
|
Dokaz pritiska |
1,5 Mpa (215 psi) |
|||||||||
|
Delovno temperaturno območje |
'-20-80 ℃ |
|||||||||
|
Uporabite območje hitrosti |
30-800 |
30-500 |
||||||||
|
Način medpomnilnika |
Nastavljiv blažilnik |
|||||||||
|
Razdalja medpomnilnika (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Velikost vrat |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Pnevmatski cilindri SI proti SU: ključne razlike in primerjava specifikacij
|
Model: |
So
|
IN
|
|
Standardno |
Cilinder serije SU : JIS / AirTac |
Cilinder serije SI: ISO1552（ISO6431) |
|
Uporabljene države/regije |
Večinoma se uporablja v azijski opremi (zlasti sistemski opremi Tajvana in Japonske) |
Večinoma se uporablja v evropski in ameriški opremi, proizvodnih linijah za avtomatizacijo |
|
namestitvena dimenzija |
Kompakten |
Večje |
|
Velikost izvrtine |
32-400 |
32-200 |
|
Fiksni dodatki |
Dodatki so združljivi zPnevmatika serije SC |
serija ISO6431 (DNC, SI, SAI, SE) Povečanje notranjih povezav za izdelke |
|
Notranje strukturne razlike (niso vidne od zunaj) |
Mere končnega pokrova (položaji montažnih lukenj, velikost glave cilindra, velikost repa cilindra) Dolžina navoja batnice Simbol standardnega pnevmatskega cilindra serije SI ISO15552: Razlike med evropskimi in japonskimi standardnimi montažnimi luknjami Pnevmatski cilinder SU in zračni cilinder SI ni mogoče zamenjati, dodatki (CA /pogosta vprašanja:,FA-prirobnice,TC-M, sklepne glave) niso združljivi |
|
Katero znamko lahko zamenjajo cilindri SI?
Jeklenke SI lahko nadomestijo jeklenke serije SI podjetja AIRTAC. Vendar upoštevajte, da je AIRTAC ukinil serijo SI. Njihov novi nadomestni model se imenuje pnevmatski cilinder serije SAI, ki ima enako funkcijo in enake montažne dimenzije.
Kakšne so razlike med novo serijo SAI in staro standardno zračno jeklenko serije SI?
Novi cilindri SAI imajo zunanje utore za namestitev senzorja, zaradi česar je namestitev senzorja hitra in priročna.
Kakšna vrsta cilindra je SI?
SI je standardna zračna jeklenka.
