4V300 magnetni ventil 5 Way

Koda za naročanje

4V

3

10

10

AC110V

Model

Koda

Vrsta ventila

Velikost vrat

napetost

Eksplozijska tuljava

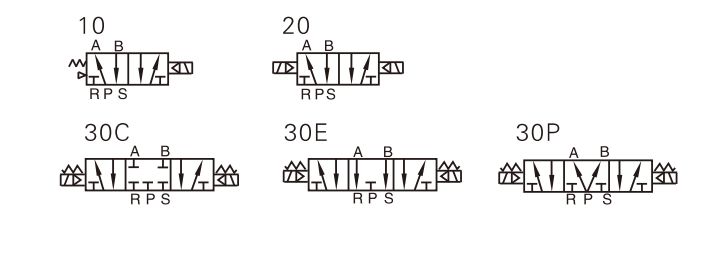

4V: Sports2 (3) Položaj magnetni ventil

3: 300 serije

10: Enojni magnetni 5/2 Way

08: G1/4

AC220V

Ne: DIN tip

20: Dvojni magnetni ventil 5/2 Way

10: G3/8

DC24V

I: Vrsta vrstice

30C: Dvojni solenoid Vlave5/3way zaprto središče

AC110V

30E: Dvojni magnetni izpušni center VLave5/3way

AC24V

30P: Dvojni magnetni ventil 5/3 Way Tlass Center

DC12V

Model

4V310-08 4V320-08

4V330-08 4V330E-08 4V330P-08

4V310-10 4V320-10

4V330C-10 4V330E-10 4V330P-10

Delovni medij

Zrak （filtrirajte skozi filtrirni zaslon nad 40 μm）

Akcijski način

Notranji pilotni tip

Velikost vrat

Vhod = outlet = izpušna vrata = g1/4

Inlet = Outlet == G1/8 Izpušni vhodi = G1/4

Učinkovito območje prereza

25mm² （cv = 1,4）

18,0 mm² （cv = 1）

30,0mm² （cv = 1,68）

18,0 mm² （cv = 1,0）

Položaje

5/2 pristanišče

5/3 pristanišče

5/2 pristanišče

5/2 pristanišče

Območje tlaka

0,15-0,8 MPa (21-114psi)

Dokaz

1,5MPA (215psi)

Delovni tlak

'-20-70 ℃

Telesni material

Aluminijasta zlitina

Mazanje

Ne potrebe

Max.PORVIRANJA Frekvenca

5 krat/sekundo

3 -krat/sekundo

5 krat/sekundo

3 -krat/sekundo

Teža

4V310-08: 310G 4V320-08: 400G

450 g

4V310-10: 310G 4V320-10: 400G

450 g
