Serija OLK 3V200, 3-položajni 2-smerni zračni elektromagnetni ventil, ki se uporablja iz visokokakovostne aluminijeve zlitine. Način delovanja je notranji pilotni tip. Primeren za krmiljenje enodelujočih pnevmatskih cilindrov. Zaradi česar je primeren za uporabo na različnih težkih delovnih mestih.
|
3V |
2 |
10 |
8 |
št |
|
Model |
Koda |
vrsta ventila |
velikost vrat |
Vrsta dejanja |
|
3V:3/2potni elektromagnetni ventil |
2:200 serije |
10: enojni elektromagnet 5/2 smeri |
06:G1/8 |
NC: Običajno zaprto |
|
20: dvojni elektromagnetni ventil 5/2 |
08:G1/4 |
NE: normalno odprto |
|
Model |

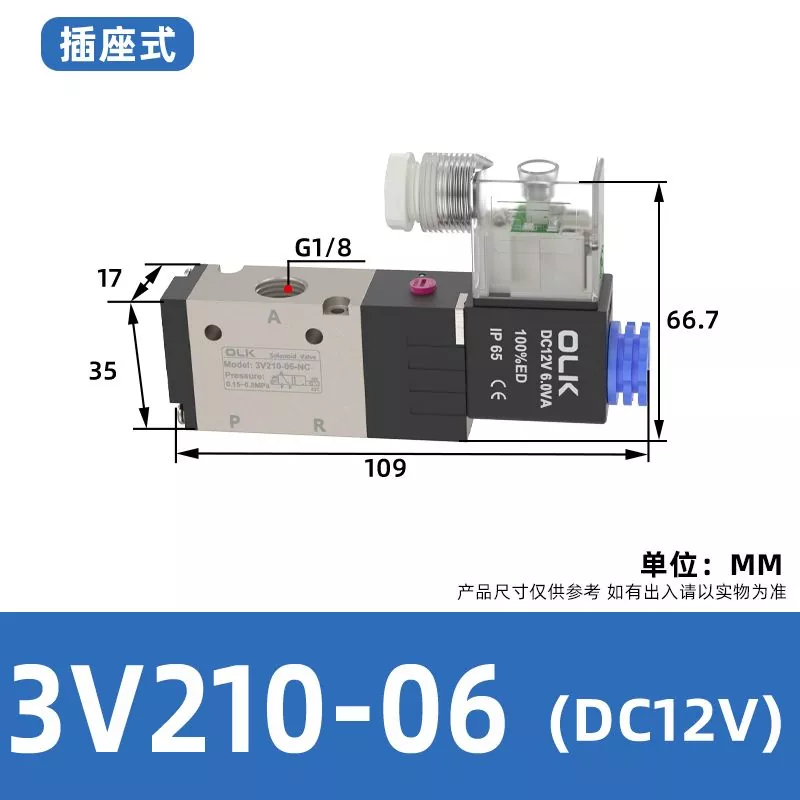

3V210-06 |
3V220-06 |

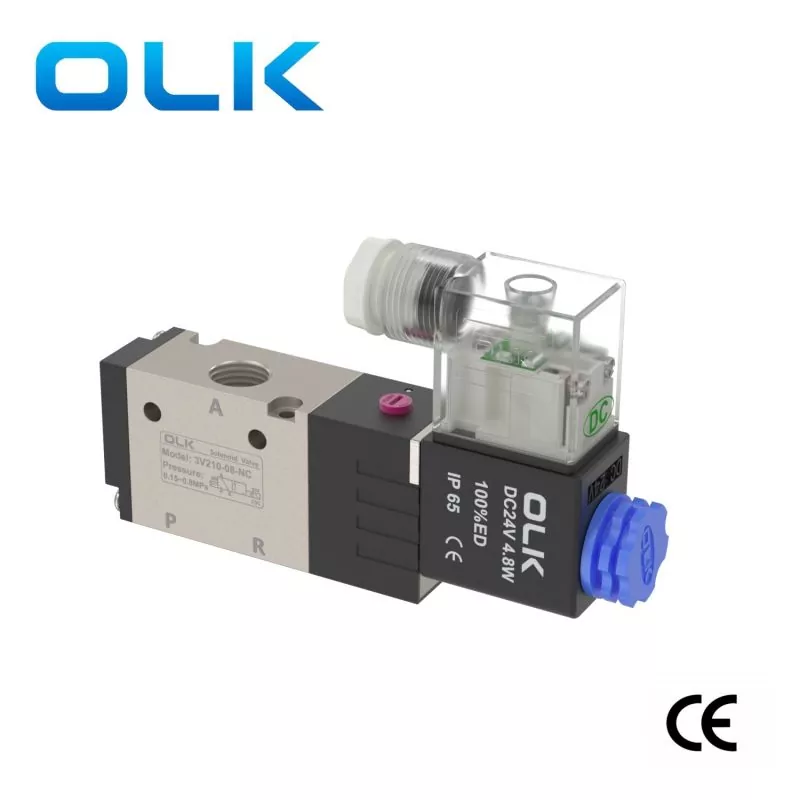

3V210-08 |

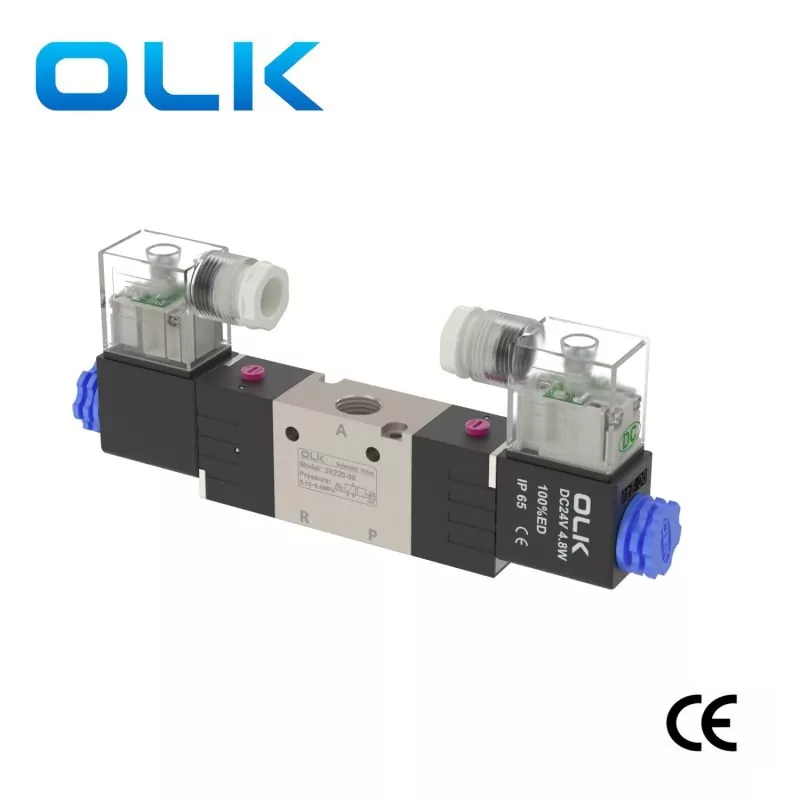

3V220-08 |
|
Delovni medij |
Zrak（Filtrirajte skozi sito filtra nad 40 μm） |
|||
|
Akcijski način |
Vrsta notranjega pilota |
|||
|
velikost vrat |
M5Vhod=Izhod=G1/8 |
Vhod=Izhod=G1/4 |
||
|
Efektivna površina prečnega prereza |
14 mm²（Cv=0,78） |
16,0 mm²（Cv=0,89） |
||
|
Položaji |
3/2 vrata |
|||
|
Razpon tlaka |
0,15–0,8 MPa (21–114 psi) |
|||
|
Dokazni tlak |
1,5 MPa (215 psi) |
|||
|
Delovni tlak |
'-20-70 ℃ |
|||
|
Material telesa |
Aluminijeva zlitina |
|||
|
Mazanje |
Ni potrebe |
|||
|
3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
