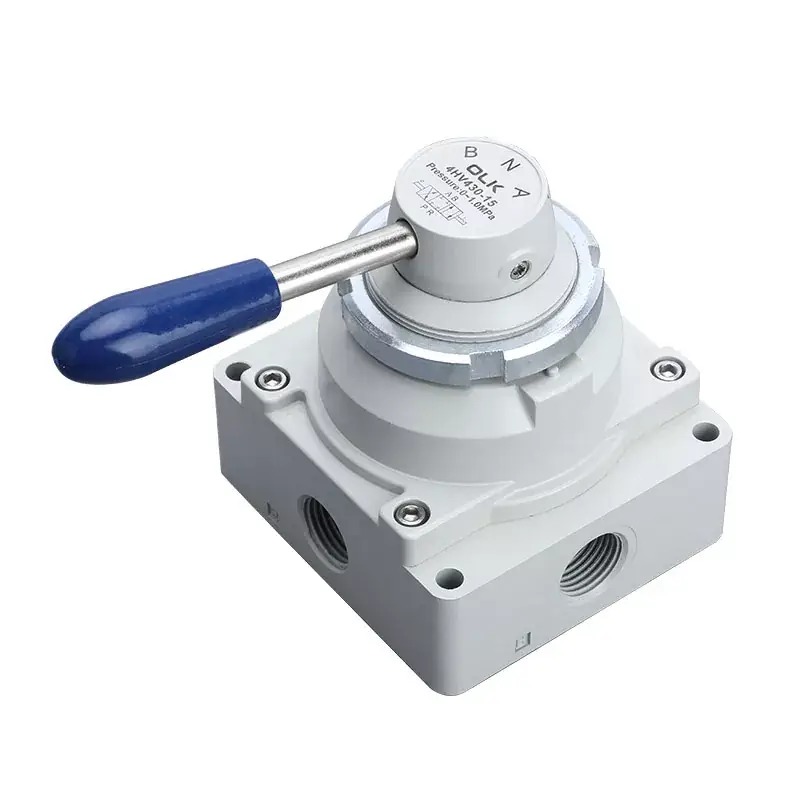

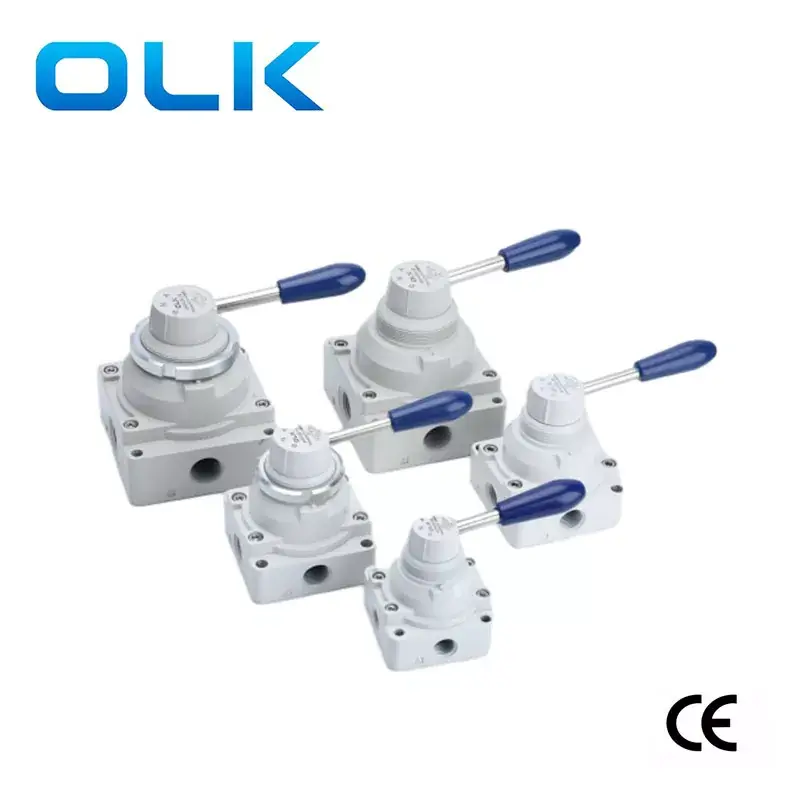

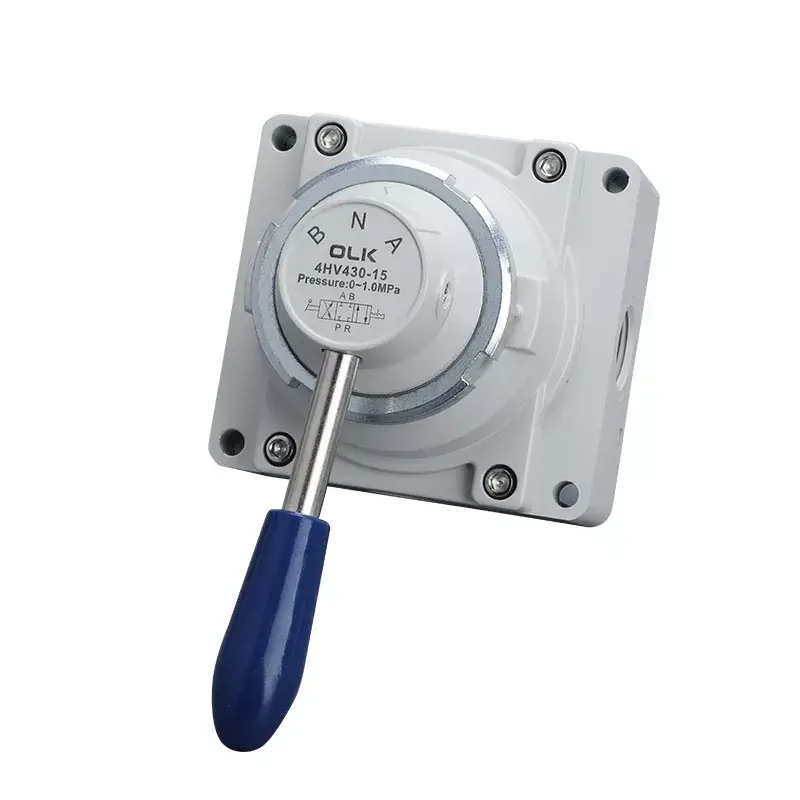

Ročni 4-potni rotacijski ventil serije 4HV

Model:4HV210-08

Dobrodošli v veleprodajni ali prilagojeni ročni 4-smerni rotacijski ventil serije 4HV iz naše tovarne kadar koli. Zagotovili vam bomo tovarniško znižane cene za naše izdelke. OLK je proizvajalec in dobavitelj ročnih ventilov 4HV na Kitajskem.

Brand:
OLK
Action:
Manul,Hand control
Position:
4/2 way,4/3 way
Port size:
PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4

Pošlji povpraševanje

Opis izdelka

Ouleikai (OLK) 4HV dvosmerni štiriportni/tripotni štiriportni ročni ventil se preklopi z vrtenjem ročne ročice, kar zagotavlja dober otip in gladko delovanje.

Ročni ventil 4HV ima veliko efektivno pretočno površino in nizko izgubo tlaka, kar pomaga zmanjšati porabo energije in izboljša učinkovitost med prenosom tekočine. Poleg tega ponuja uporabnikom na izbiro dve vrsti namestitve: namestitev na ploščo in spodnjo namestitev, z vključenimi pritrdilnimi maticami za namestitev na ploščo.

Na splošno je ročni ventil Ouleikai (OLK) 4HV visoko zmogljiv in uporabniku prijazen regulacijski ventil, ki se pogosto uporablja v različnih industrijskih sektorjih. Za podrobnejše informacije o ročnem ventilu 4HV je priporočljivo, da si ogledate ustrezni priročnik za izdelek ali se pogovorite s strokovnim tehničnim osebjem.

4HV ročni ventil Značilnosti izdelka

1. Gladko in lahkotno obračanje z dobrim otipnim občutkom, natančno pozicioniranje:

2. Veliko efektivno pretočno območje z nizko izgubo tlaka;

3. Veliko efektivno pretočno območje;

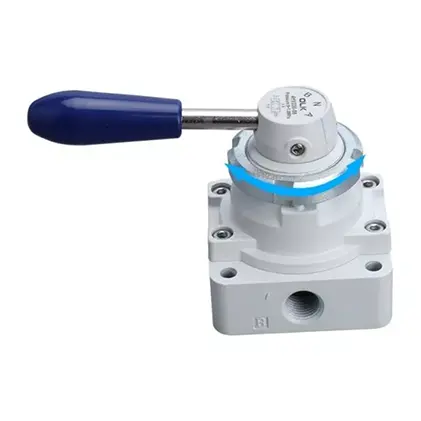

4. Na voljo sta dva načina namestitve: plošča in spodnja namestitev. Namestitev plošče je opremljena s pritrdilnimi maticami.

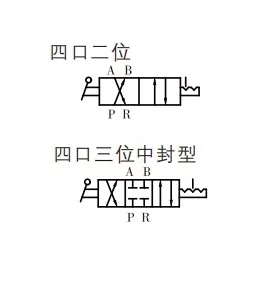

4-potni ročni vrtljivi ventil serije 4HV Simbol:

Koda za naročanje
4HV	2	30	__	8	S
Model	serije	položaj		Velikost vrat	Vrsta namestitve:
4HV：Ročni ročni vrtljivi ventil serije 4HV	2:200 serije	10:2 položaj 4 vrata		06:PT1/8	Prazno
	3:300 serije	30:3 položaj 4 vrata		08:PT1/4	S: Montaža na ploščo (z ventilsko matico)
	4:400 serije			10:PT3/8
				15:PT1/2
				20:PT3/4

4-smerni ročni vrtljivi ventil serije 4HV Splošni parametri

delovni medij	Zrak (filtriran skozi filter nad 40 μm)
Akcija	ročno upravljanje
mazalni	nepotrebno
Razpon delovnega tlaka MPa(psi)	0~1,0(~145)
Zagotovljena odpornost na pritisk	1,5 MPa (215 psi)
Delovna temperatura °C	-20~70

Ročni rotacijski ventil serije 4HV, 4-smerni različni parametri

model	Premer vrat	število položajev	Efektivna površina prečnega prereza mm² (vrednost CV)
4HV210-06	PT1/8	2 položaj 4 način	14,0 (0,78)
4HV230-06	PT1/8	3 položaj 4 način	14,0 (0,78)
4HV210-08	PT1/4	2 položaj 4 način	14,0 (0,78)
4HV230-08	PT1/4	3 položaj 4 način	14,0 (0,78)
4HV310-08	PT1/4	2 položaj 4 način	30,0 (1,67)
4HV330-08	PT1/4	3 položaj 4 način	30,0 (1,67)
4HV310-10	PT3/8	2 položaj 4 način	33,0 (1,83)
4HV330-10	PT3/8	3 položaj 4 način	33,0 (1,83)
4HV410-15	PT1/2	2 položaj 4 način	88,0 (4,89)
4HV430-15	PT1/2	3 položaj 4 način	88,0 (4,89)
4HV410-20	PT3/4	2 položaj 4 način	95,0 (5,27)
4HV430-20	PT3/4	3 položaj 4 način	95,0 (5,27)

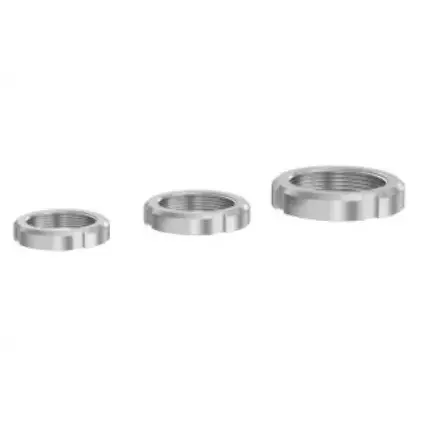

4-smerna ventilska matica z ročnim ventilom 4HV:

Model:	Nit:
4HV200	M35X1,5
4HV300	M40X1,5
4HV400	M52X1,5

OLK pnevmatski ročni rotacijski ventili – primerjava 5 modelov
Fotografija
Model OLK	4HV210/310/410/230/330/430	HV200A/B	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D
Položaj	2 položaj 4 način	3 položaj 4 način	3 položaj 4 način	3 položaj 4 način	3 položaj 4 način
	3 položaj 4 način
Velikost vrat	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1/4, PT3/8, PT1/2	PT1/4, PT3/8, PT1/2	G1/4
Značilnosti izdelka	Montaža na ploščo	A: Štiristranski vmesnik B: dvostranski vmesnik, z dušenjem zvoka na dnu			Prazno: Ena luknja na eni strani L: Dve luknji na nasprotnih straneh； D： Štiri luknje na dnu；

Ročaj	Odstranljiv ročaj	Odstranljiv ročaj	Odstranljiv ročaj	Neodstranljivi/plastični ročaji	Odstranljiv ročaj, ročaj proti oparinam

Dimenzije baze	Serija 200: 62 mm Serija 300: 74 mm Serija 400: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D
