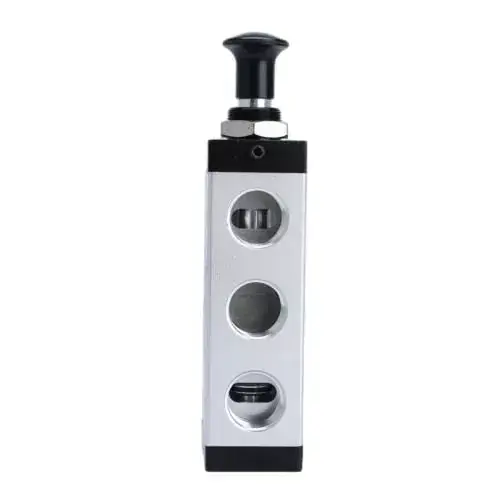

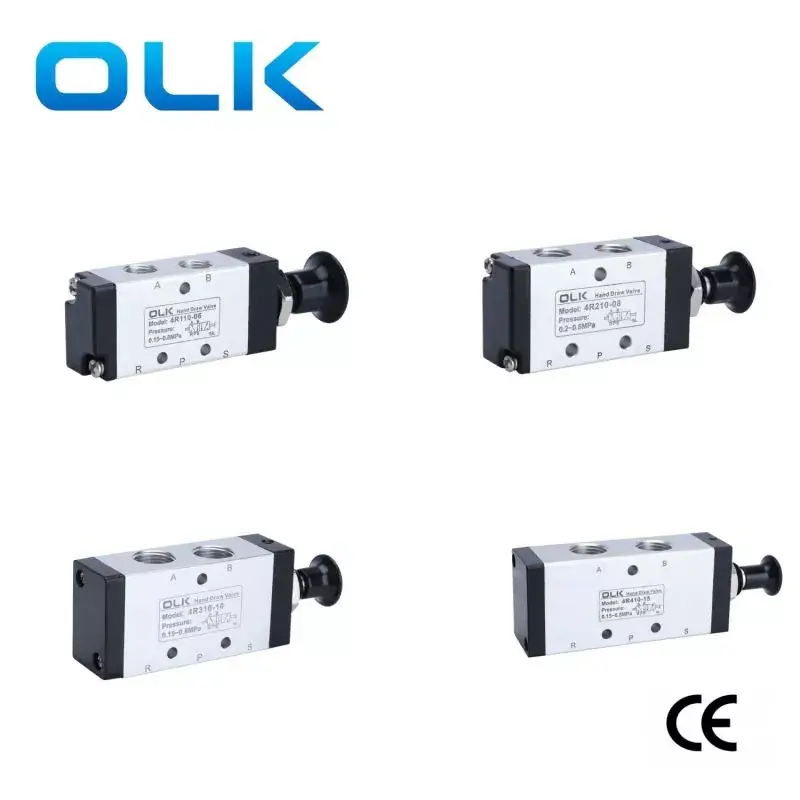

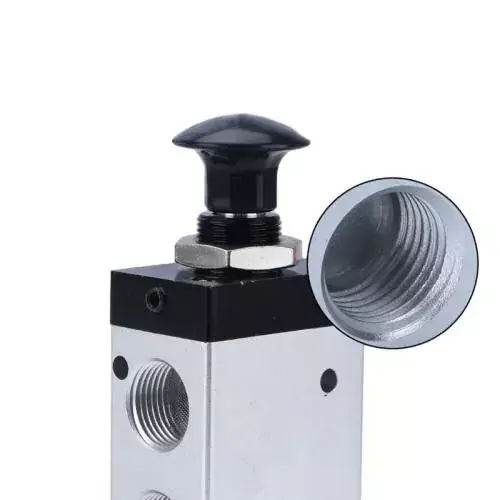

5-potni ročni ventil serije Ouleikai (OLK) 4R sprejema zasnovo 2/5, kar omogoča krmiljenje in preklapljanje različnih plinov, primerno za zahteve različnih pnevmatskih sistemov. Ročno vlečenje nadzoruje spremembo smeri, zaradi česar je operaterjem priročno ročno krmiliti smer pretoka plina z visoko prilagodljivostjo.
Opombe: Prosimo, da ne presežete razpona nazivnega delovnega tlaka ročnega vlečnega ventila, da ne bi vplivali na varnost in stabilnost izdelka. Scenariji uporabe: Uporablja se za nadzor plina v laboratorijskih plinskih sistemih in podobnih aplikacijah.
SIMBOL:
Koda za naročanje:
4R
2
10
08
MODEL:
SERIJA
FUNKCIJA:
VELIKOST PRISTANIŠČ:
4L:5/2 ročni ventil
1:100 serije
Položaj 10:2
100 serija: 06:G1/8
2:200 seir
200 serija:06:G1/8
3:300 seir
200 serija:08:G1/4
300 serija:08:G1/8
300 serija: 10: G3/8
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Akcija |
Ročno neposredno delovanje |
|
mazalni |
nepotrebno |
|
Razpon delovnega tlaka MPa (psi) |
0~0,8(0~114) |
|
Zagotovljena odpornost na pritisk |
1,5 MPa (215 psi) |
|
Delovna temperatura °C |
-20~70 |
|
Material telesa |
aluminijeve zlitine |
|
model |
Premer vrat |
Površina prečnega prereza mm² (vrednost CV) |
|
4R110-M5 |
M5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |
