Kot profesionalni proizvajalec 5-smernih vzvodnih ventilov serije 4H ste lahko prepričani, da kupite vzvodne ventile serije 4H v naši tovarni, OLK pa vam bo ponudil najboljše poprodajne storitve in pravočasno dostavo.

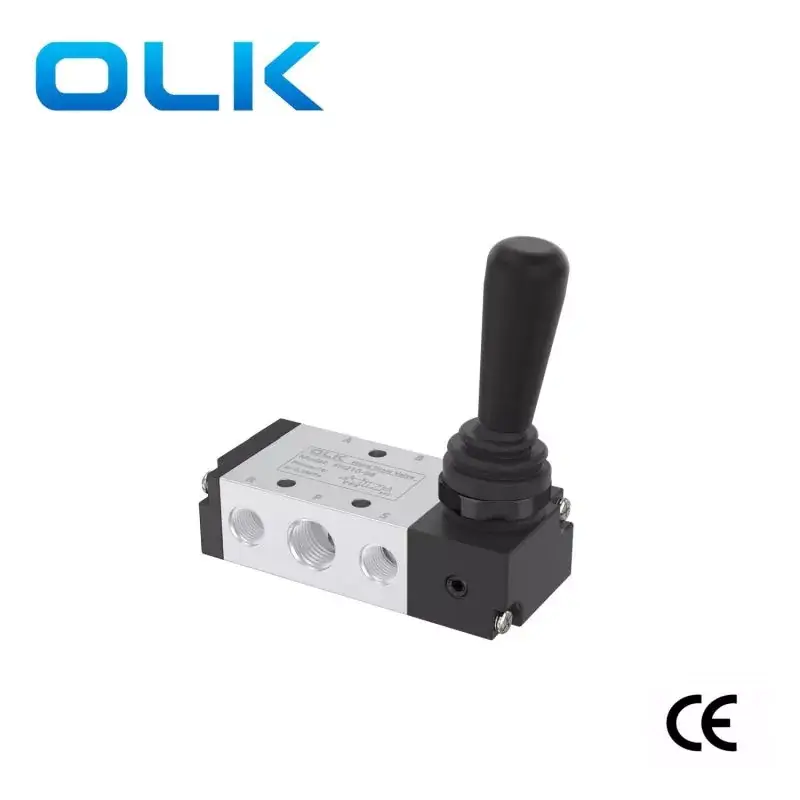

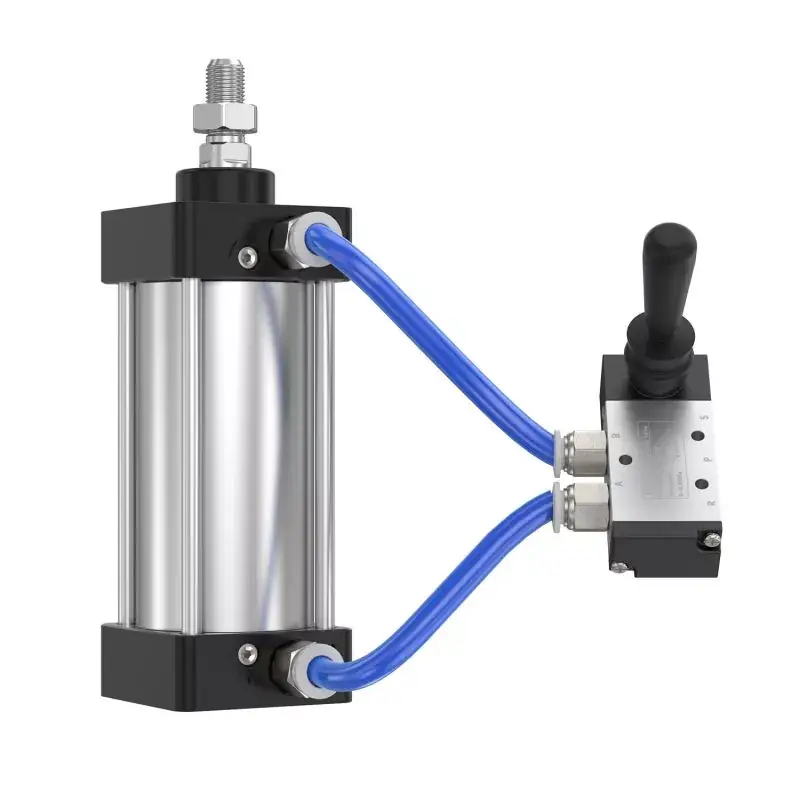

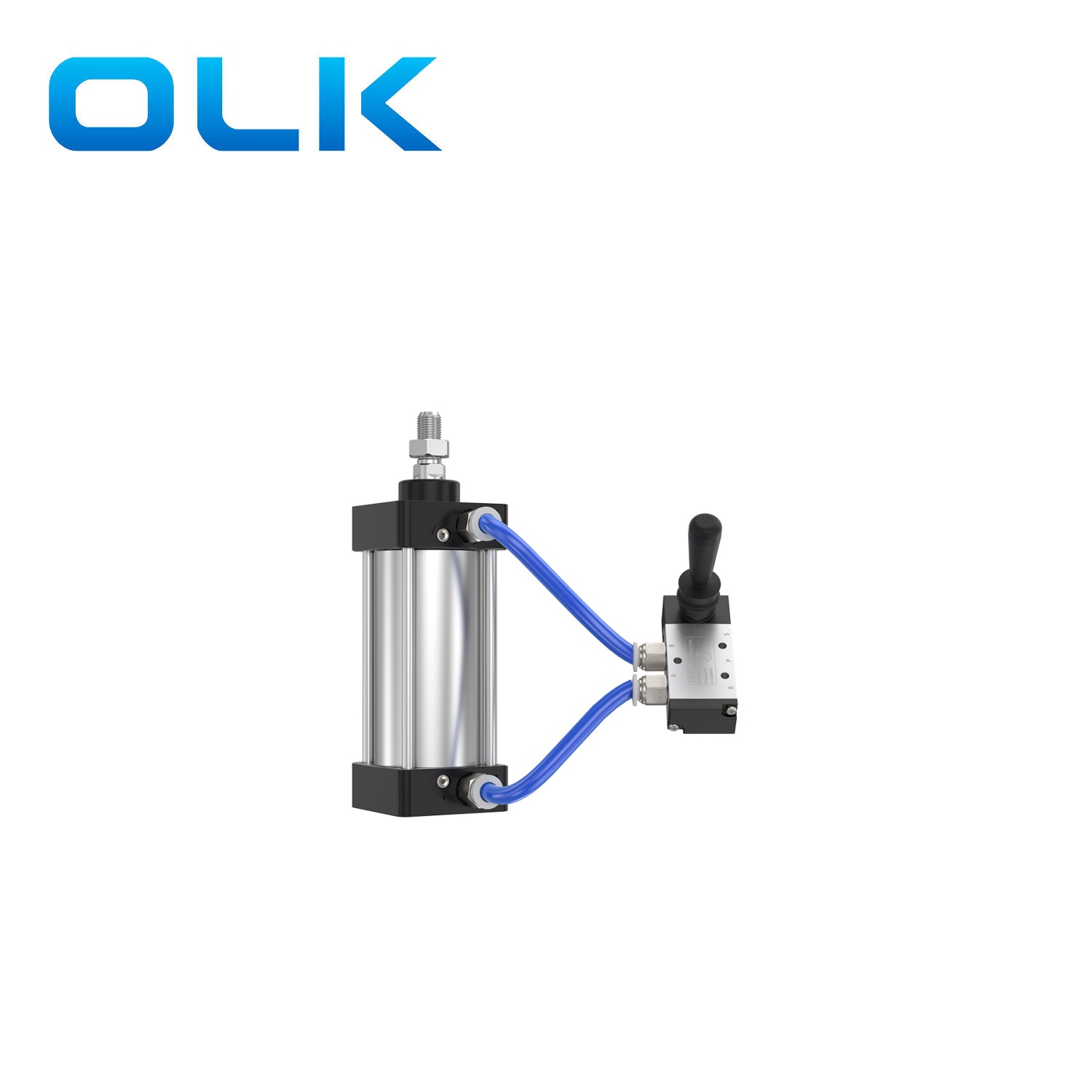

5-potni vzvodni ventil serije Ouleikai (OLK) 4H ponuja preprosto in zanesljivo delovanje brez zapletenih električnih krmilnih komponent, kar zagotavlja visoko zanesljivost in primernost za osnovne scenarije pnevmatskega krmiljenja. Uporabniki lahko prilagodijo smer pretoka plina z upravljanjem ročnega ventila glede na dejanske potrebe.
Ročni ventili serije 4H. Uporabni scenariji: Laboratorijske aplikacije, kot so laboratorijski pnevmatski sistemi, raziskovalna oprema itd.
Opombe: Če med uporabo odkrijete kakršne koli nepravilnosti, kot je uhajanje plina ali zagozditev ventila, takoj prenehajte z uporabo in se obrnite na prodajno osebje podjetja OLK za poprodajne storitve.
SIMBOL:
Koda za naročanje
4H
2
30C
08
MODEL:
KODA:
VRSTA VENTILA:
VELIKOST PRISTAN:
4H: ročni ventil ročnega ventila za ponastavitev
2:200 serije
10:5/2 potni ventil
200 serija:06:G1/8

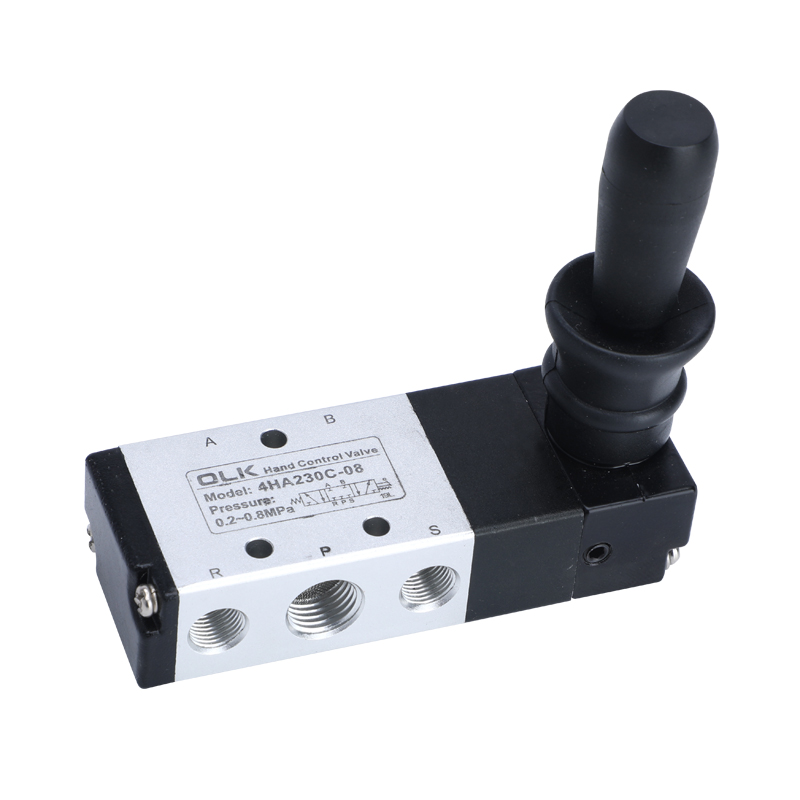

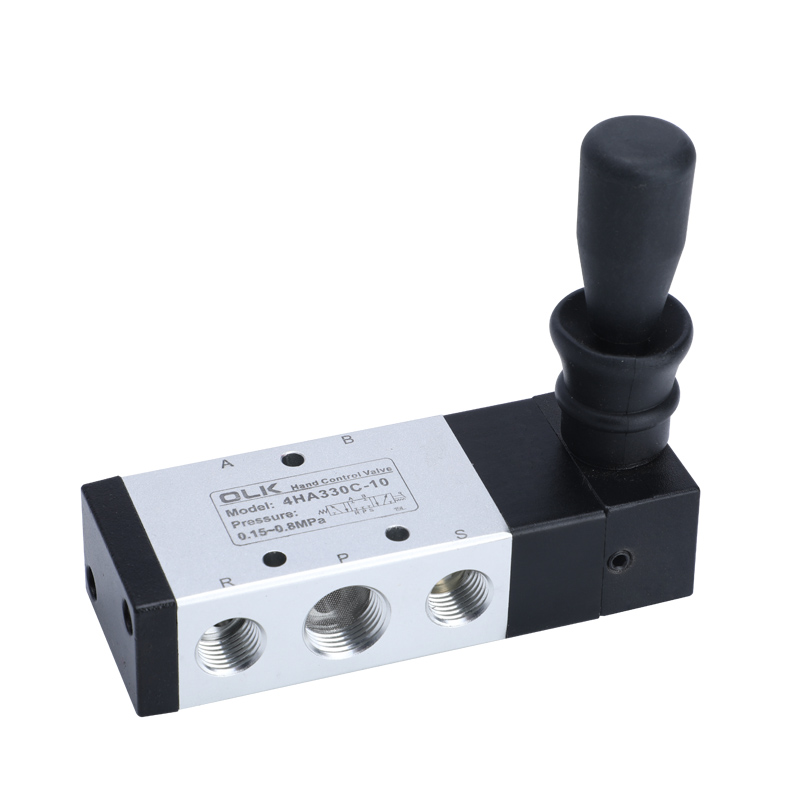

4HA: Ročni ventil vzvodnega ventila s povratno vzmetjo
3:300 serije
30C: 5/3 način, 3 položaji zaprto sredino
200 serija:08:G1/4
30E:5/3 way,3 position exhaust center
300 serija:08:G1/8
30P: 5/3 način, 3 položaji središča tlaka
300 serija:10:G3/8
Ročni ventili serije OLK 4H 2/5 3/5 Značilnosti izdelka
1. Ročno upravljanje, gladko aktiviranje, natančno in zanesljivo pozicioniranje;
2. Struktura bata, odlično tesnjenje, kompaktna velikost, lahka teža, enostavna namestitev in demontaža;
3. Notranja luknja je obdelana s posebno tehniko, kar ima za posledico nizko odpornost proti trenju in dolgo življenjsko dobo;
4. Ni potrebe po mazanju z oljem;
5. Funkcionalnost namestitve plošče, enostavna in priročna namestitev, ki izpolnjuje različne potrebe strank.
OULEIKAI 4H ROČNI VENTIL Montaža in uporaba
1) Ročni ventil s petimi vrati in tremi položaji uporablja pozicioniranje vzmetne jeklene krogle, kar olajša preklapljanje. Bodite previdni in med delovanjem ne uporabljajte pretirane sile, saj lahko to povzroči nepravilne položaje nadzora in nenamerna dejanja.
2) Pri montaži s ploščo lahko distančnik odstranite ali obdržite glede na posamezno situacijo.
3) Za različne pristope namestitve si oglejte diagram.
Posebna opomba: Ko pritrjujete ploščo, upoštevajte debelino montažne plošče in premer montažne luknje.
5-potni vzvodni ventili serije 4H Splošni parametri
delovni medij
Zrak (filtriran skozi filter nad 40 μm)
Akcija
Ročno neposredno upravljanje
mazalni
nepotrebno
Razpon delovnega tlaka MPa(psi)
0~0,8(0~114)
Zagotovljena odpornost na pritisk
1,5 MPa (215 psi)
Delovna temperatura °C
-20~70
Material telesa
aluminijeve zlitine
Ročni ventili serije 4H 5 potni različni parametri
model
Premer vrat
število položajev
Površina prečnega prereza mm² (vrednost CV)

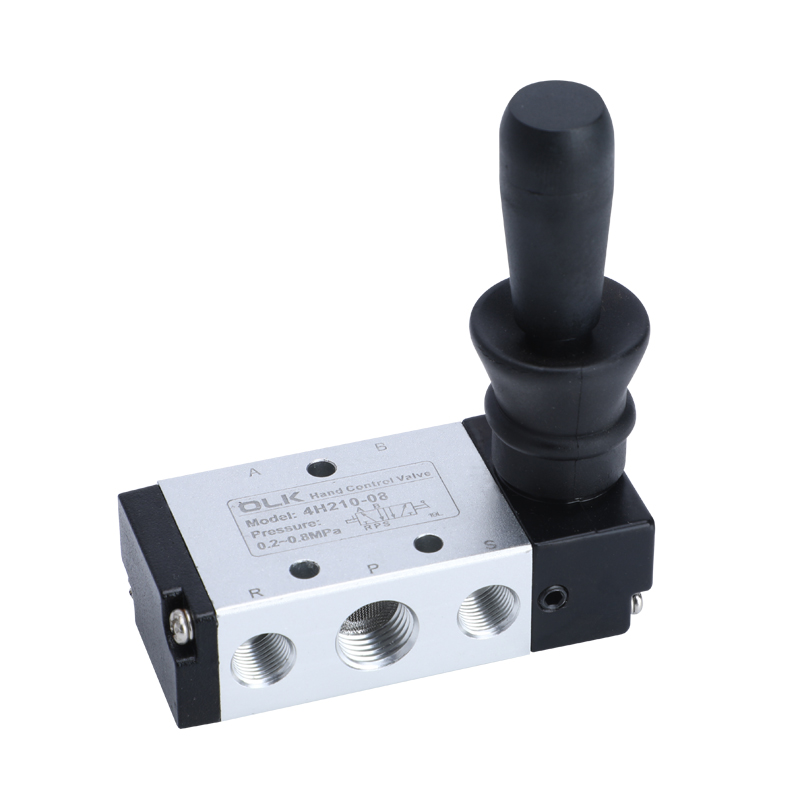

4H210-06
Sesanje=izhod=G1/8
2 položaj 5 način
14,0 (0,78)
4H230C-06
Sesanje=izhod=G1/8
Tri položaje pet način
12,0 (0,67)
4H230E-06
Sesanje=izhod=G1/8
Tri položaje pet način
12,0 (0,67)
4H230P-06
Sesanje=izhod=G1/8
Tri položaje pet način
12,0 (0,67)
4H210-08
Sesanje=izhod=G1/4
2 položaj 5 način
16,0 (0,89)
4H230C-08
Sesanje=izhod=G1/4
Tri položaje pet način
12,0 (0,67)
4H230E-08
Sesanje=izhod=G1/4
Tri položaje pet način
12,0 (0,67)
4H230P-08
Sesanje=izhod=G1/4
Tri položaje pet način
12,0 (0,67)
4H310-08
Sesanje=izhod=G1/4
2 položaj 5 način
25,0 (1,39)
4H330C-08
Sesanje=izhod=G1/4
Tri položaje pet način
18,0 (1,00)
4H330E-08
Sesanje=izhod=G1/4
Tri položaje pet način
18,0 (1,00)
4H330P-08
Sesanje=izhod=G1/4
Tri položaje pet način
18,0 (1,00)

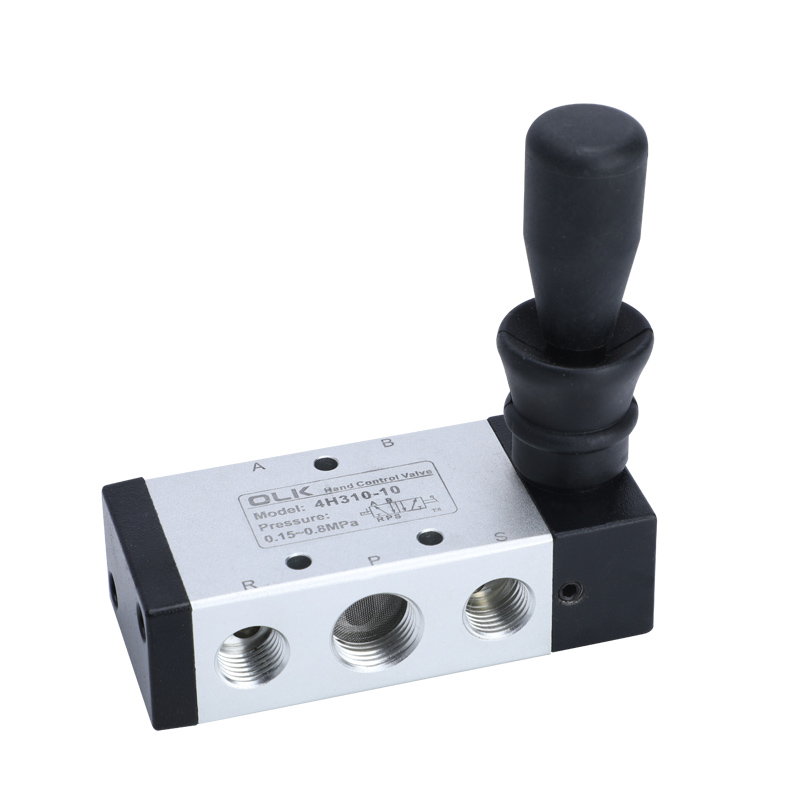

4H310-10
Vhod=Izhod=G3/8 Izpuh=G1/4
2 položaj 5 način
30,0 (1,67)
4H330C-10
Vhod=Izhod=G3/8 Izpuh=G1/4
Tri položaje pet način
18,0 (1,00)
4H330E-10
Vhod=Izhod=G3/8 Izpuh=G1/4
Tri položaje pet način
18,0 (1,00)
4H330P-10
Vhod=Izhod=G3/8 Izpuh=G1/4
Tri položaje pet način
18,0 (1,00)
