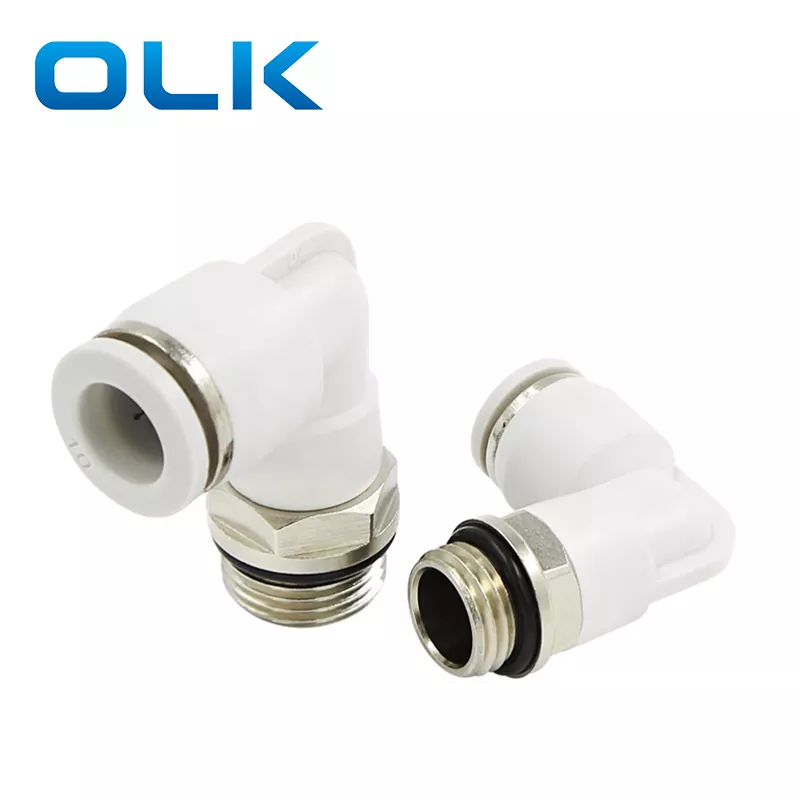

PL-G moški nastavek za kolensko potisno cev

Model:PL6-02G

Kot profesionalni proizvajalec PL-G moškega kolenskega priključka za potisno v cev ste lahko prepričani, da kupite PL-G moški kolenčni priključek za potisno cev v naši tovarni in OLK vam bo ponudil najboljšo poprodajno storitev in pravočasno dostavo.

Brand:
OLK
Type:
L Type Elbow BSPP Male Thread (G Thread)
Color:
Black,White,Blue

Pošlji povpraševanje

Opis izdelka

PL-G moški priključek za koleno Push In Tube je 90-stopinjski priključek za koleno in navoj G, ki je idealen za uporabo v zaprtih prostorih ali kjer je potrebna preusmeritev cevi. Opremljen s tesnilnimi obroči za preprečevanje uhajanja zraka ali tekočine.

Značilnosti izdelka: Kompaktna struktura, primerna za majhne prostore; Zasnova krmiljenja pod pravim kotom, primerna za ožičenje sapnika

Koda za naročanje
PL	8	--	G01
Model	Velikost cevi (metrična)		Vrsta navoja (ravni cevni navoj 55°)
	4:4 mm		01:G1/8
	6:6 mm		02:G1/4
	8:8 mm		03:G3/8
	10:10 mm		04:G1/2
	12:12 mm
	14:14 mm
	16:16 mm

tekočina	Zrak/voda (pogojno)/vakuum
Delovni tlak	0-1,0Mpa
Vakuumski tlak	-100Kpa (10 Torr)
Delovna temperatura	-10-60 ℃
Material	NAJLON (PA), poliuretan (PU)

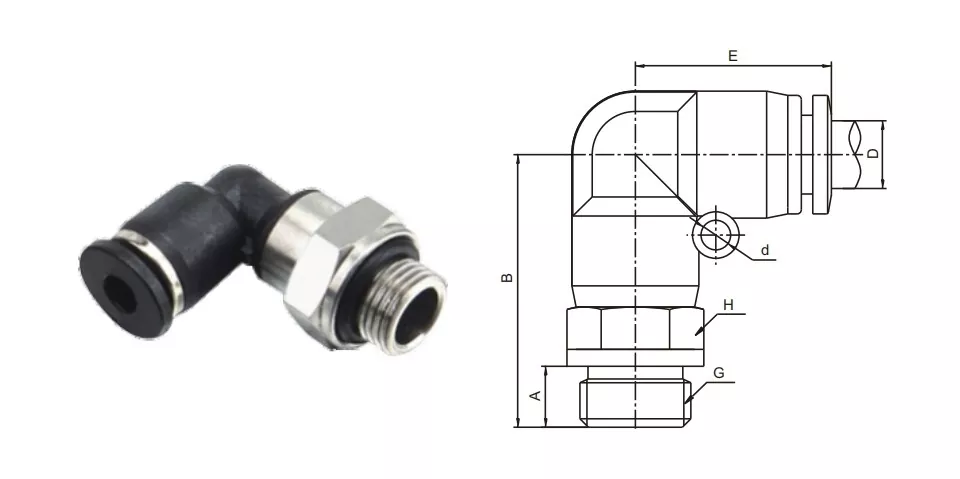

	D	G	A	B	E	H	d
PL4-G01	4	G1/8	6	24	19.7	14	-
PL4-G02	4	G1/4	8	25	19.7	17	-
PL6-G01	6	G1/8	6	24	20.8	14	3.5
PL6-G02		G1/4	8	25	20.8	17	3.5
PL6-G03		G3/8	10	25	20.8	20	3.5
PL6-G04		G1/2	12	25	20.8	24	3.5
PL8-G01	8	G1/8	6	25	23.5	14	4.5
PL8-G02		G1/4	8	25	23.5	17	4.5
PL8-G03		G3/8	10	26	23.5	20	4.5
PL8-G04		G1/2	12	29	23.5	24	4.5
PL10-G01	10	G1/8	6	29	27.4	14	4.5
PL10-G02		G1/4	8	29	27.4	17	4.5
PL10-G03		G3/8	10	30	27.4	20	4.5
PL10-G04		G1/2	12	31	27.4	24	4.5
PL12-G02	12	G1/4	8	31	30.3	17	5
PL12-G03		G3/8	10	33	30.3	20	5
PL12-G04		G1/2	12	33	30.3	24	5
PL16-G03	16	G3/8	10	43	34	24	4
PL16-G04	16	G1/2	12	45	34	24	4

Ime/vrsta	Opis strukture vmesnika
PC komolec	Spoj cevi je upognjen pod kotom 90°, drugi konec pa ima notranji navoj
PL Komolec	En konec je vstavljen, drugi konec pa ima zunanji navoj 90°
PV komolec	Oba konca sta tipa za vstavljanje cevi, z 90° upogibom

pogosta vprašanja:

Iz katerega materiala je izdelan konektor PL?

baker

Kako se imenujejo deli povezovalnih cevi?

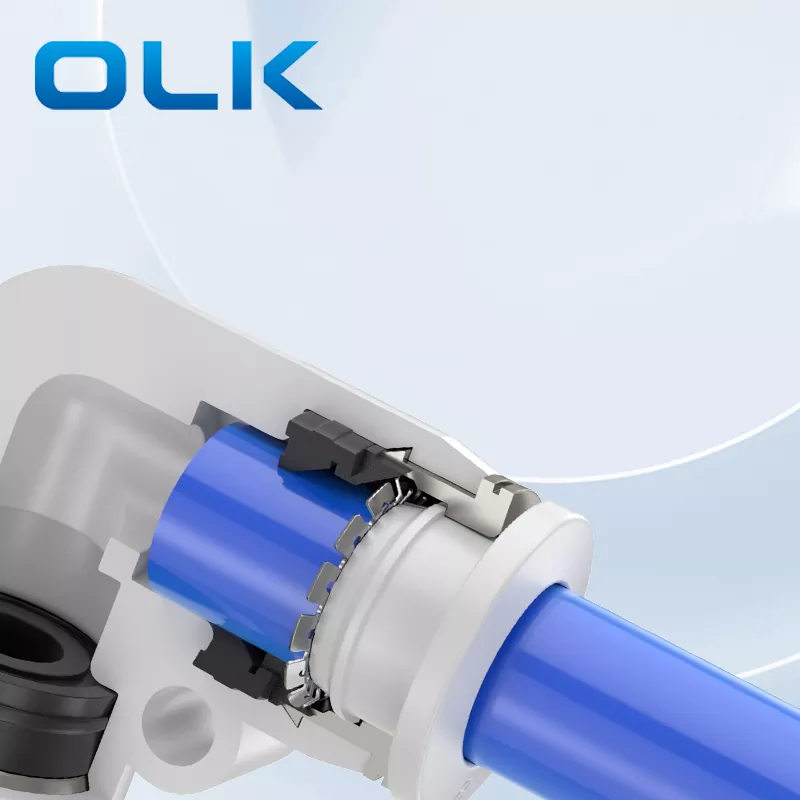

Notranja struktura priključka za hitro povezovanje cevi: sprostitev, komplet kartic iz cinkove zlitine, vzmet zaklepne sponke, tulec zaklepa, tesnilni obroč zaponke, visoko trdna plastika

Kakšna vrsta niti PL je to?

To je metrična nit, M predstavlja.

Kaj pomeni 'Komolec' pri pnevmatski montaži?

Kolenski priključek: pnevmatski priključek, ki omogoča spremembo smeri cevi, običajno pod kotom 90 stopinj.
