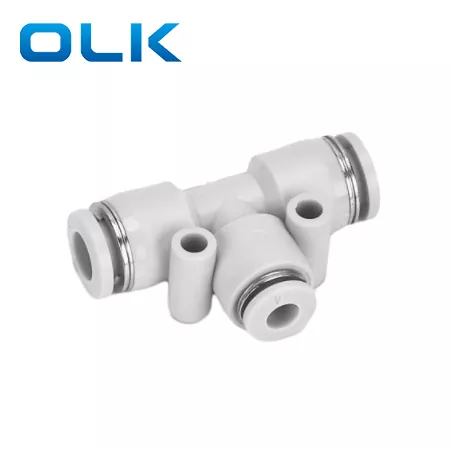

PEG reduktor Tee Union nastavek

Model:PEG 6-4

Sledi uvod v spojni priključek PEG reduktorskega T-kratnika, OLK upa, da vam bo pomagal bolje razumeti spojni priključek PEG reduktorskega T-kratnika. Dobrodošli nove in stare stranke, da še naprej sodelujete z nami, da skupaj ustvarimo boljšo prihodnost!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Pošlji povpraševanje

Opis izdelka

Serija PEG je reducirni T-priključek z D1 večjim od D2, zasnovan za povezovanje glavnih in odcepnih cevi različnih premerov. Spojni priključek PEG Reducer Tee ima majhno montažno luknjo za enostavno in varno namestitev na opremo ali plošče, s čimer prihranite prostor za namestitev.

Ključne lastnosti:

D1＞D2, primeren za priključke različnih velikosti cevi

Vgrajena majhna montažna luknja za hitro pritrditev

Enostavna vtična in izvlečna zasnova za hitro namestitev

Pogosto se uporablja v pnevmatskih sistemih in opremi za avtomatizacijo

PEG	8	--	6
Model	Velikost cevi (metrična)		Velikost cevi (metrična)
Priključek serije PEG	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PEG Reduktor Tee priključek Splošni osnovni parametri

tekočina	Zrak/voda (pogojno)/vakuum
Delovni tlak	0-1,0Mpa
Vakuumski tlak	-100Kpa (10 Torr)
Delovna temperatura	-10-60 ℃
Material	NAJLON (PA), poliuretan (PU)

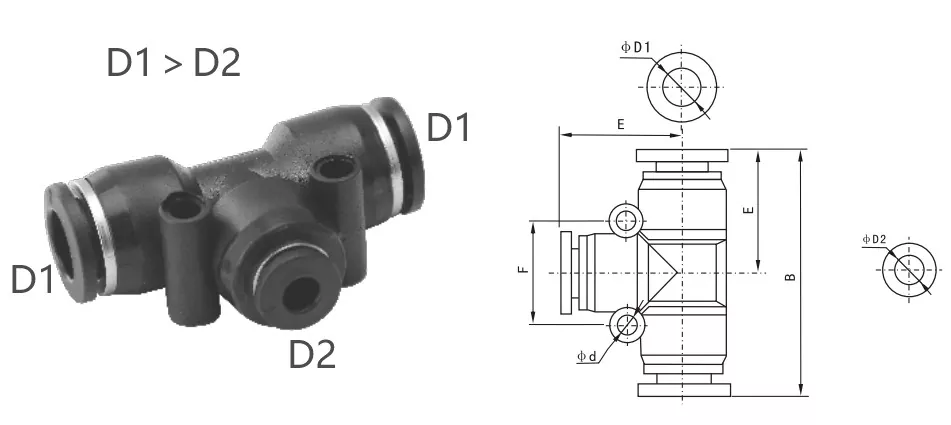

PEG Reduktor Tee priključek Oris parametrov dimenzij

palčna cev	Metrična cev	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5
