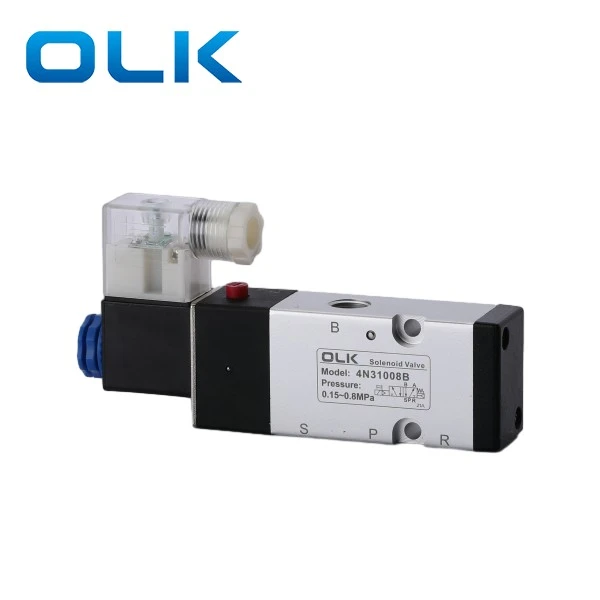

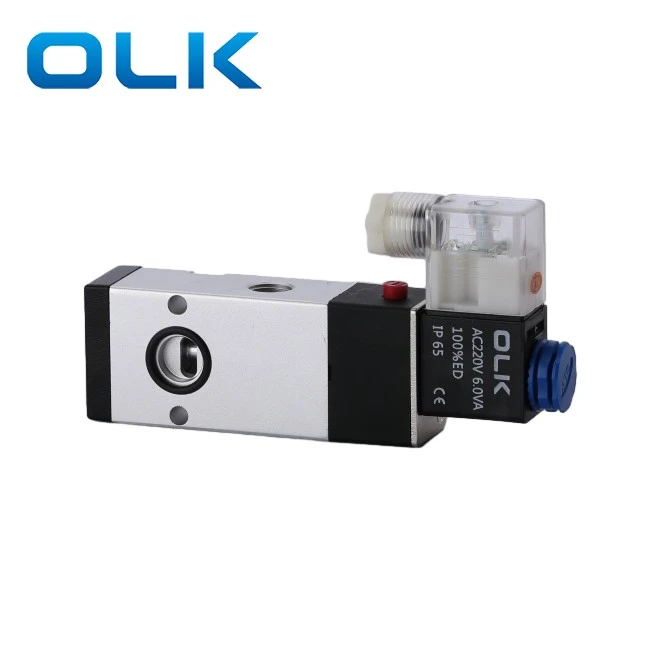

5 pot 4N310-08 Plate magnetni ventil

OLK 2Position 5 Way 4N310-08 Plate magnetni ventil nit je velikost vrat G1/4.4N310-08 ventil ima eno obliko zadnjega zraka, kar omogoča fleksibilno namestitev in varčevanje prostora, kar učinkovito poveča hitrost odziva in stabilnost sistema.

5 Way 4N310-08 je posebej za sistem valja, ki je zakrival orodja, primeren za scenarije visokofrekvenčnega preklopa. In je namenjen avtomatizacijski opremi, kot so CNC strojni stroji in obdelovalni centri.

5 Način 4N310-08 Plošča za magnetni ventil Plošča:

Namenski dizajn za valj/valj za nože

Zračno odprtino na zadnji strani, kompaktna struktura

Izbirna napetost: AC220V / DC24V

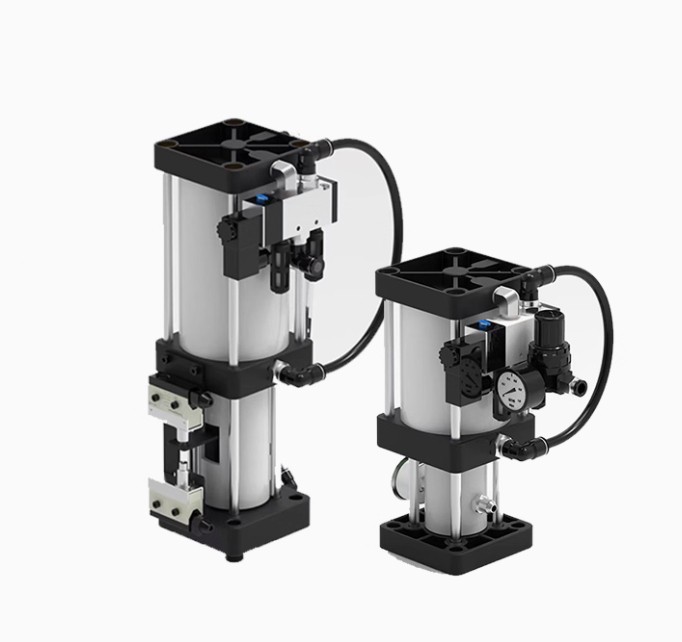

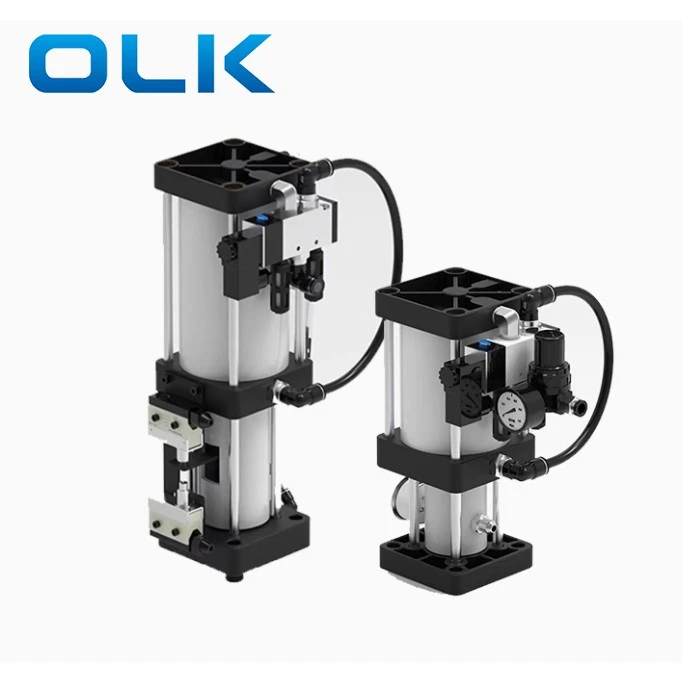

Pregled valja za izdajo orodja (TRC)

Cilinder za sproščanje orodja se posebej uporablja za vretena CNC stroj za sproščanje orodij. Ta cilinder uporablja načelo "enakega prenosnega tlaka v tekočinah", kar omogoča majhnemu zračnemu tlaku, da ustvari veliko silo, potrebno za sprostitev v CNC vreteni. Cilinder je sestavljen iz: zračnega valja, 5-smernega 2-letnega magnetnega ventila, rezervoarja za nafto in mikro stikala.

Opombe o namestitvi valja za sproščanje orodja

Za navpične vretena pritrdite valj z nosilcem in ga namestite navpično nad škatlo za vreteno.

Za vodoravna vretena hranite skodelico oljne skodelice navpično in višje od telesa valja.

Oljna skodelica se mora obrniti navzgor, da lahko zrak pobegne iz valja.

Koraki namestitve cilindra za sproščanje orodja

Izklopite napajanje stroja (plošča in omara) in dovod zraka.

Odstranite pokrov vretenske škatle. Odklopite zračne cevi iz magnetnega ventila.

Odvijte plastično matico na magnetni tuljavi (žic ne odstranjujte, razen če pravilno označene).

Izklopite žice s stikal zgornje in spodnje meje (previdno označite).

Odstranite stari valj.

Namestite nov valj in ga pritrdite z vijaki.

Ponovno priključite žice in zračne cevi. Prepričajte se:

Stikalo zgornje meje je pritisnjeno.

Stikalo spodnje meje je pravilno prilagojeno (za stroje z revijo Tool je to ključnega pomena za varnost).

Po namestitvi preizkusite z orodjem. Preverite sproščanje orodja in objemka. Za stroje z revijo Tool, menjavo orodij.

Previdnostni ukrepi za sproščanje orodja

· Jeklenka je mogoče namestiti navpično ali vodoravno. Za vodoravno mora oljna skodelica obrniti navzgor.

· Dobava zraka mora biti čista in suha, pritisk vsaj 6 kgf/cm².

· Raven olja v skodelici: najmanj 1/5, največ 4/5.

· Med namestitvijo preverite 4N310 magnetne napetosti in zračnega tlaka.

Pogosta vprašanja

Za kaj se uporablja 4N310?

4N310 se uporablja za cilinder za sproščanje orodja.

AC vs DC tuljava?

AC je za gospodinjsko moč; DC je neposredni tok.

Kakšen je gumb pod luknjo za povezavo?

Ročno preklopi izpušni vrat.

Nasveti za namestitev?

Očistite cevi in ​​priključke, da se izognete umazaniji, ki vstopa v zračni krog.

Kakšna je velikost vrat 4N310-08?

Dovod, odtok, izpuh: nit G1/4; Premer stranske izpušne luknje: 19 mm.
