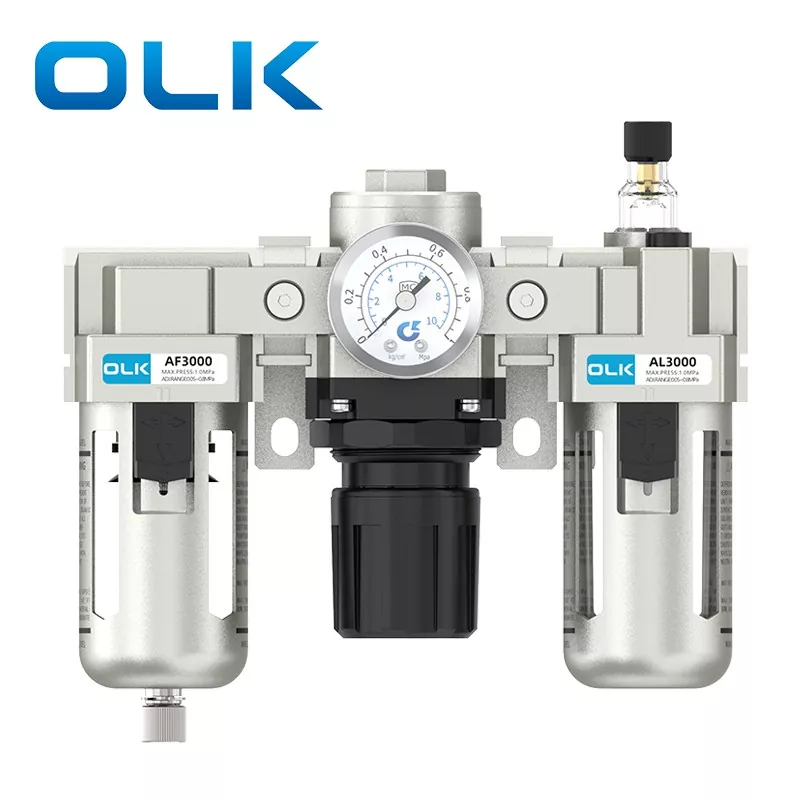

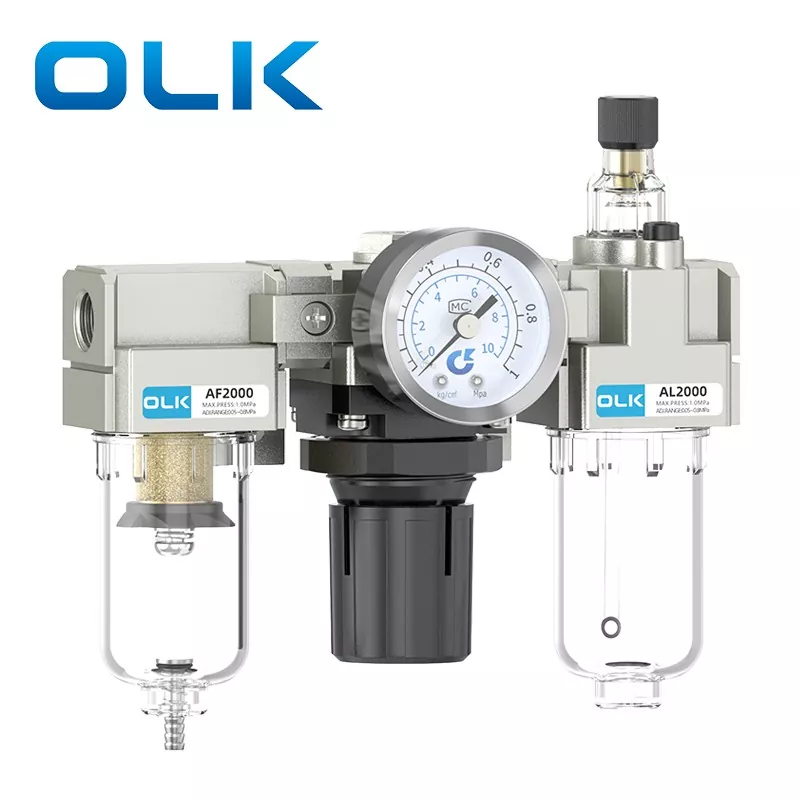

Enota AC FRL tipa SMC

Enota AC FRL tipa SMC (filter-regulator-lubricator) je osnovna pnevmatska komponenta, ki združuje filtracijo zračnega vira, zmanjšanje in regulacijo tlaka ter obdelavo mazanja. Zagotavlja čist, stabilen in namazan stisnjen zrak za pnevmatske sisteme, s čimer podaljšuje življenjsko dobo pnevmatskih komponent in povečuje stabilnost sistema. Enota FRL serije OLK AC deluje kot bistveni "varuh" sodobnih pnevmatskih sistemov.

Pošlji povpraševanje

Opis izdelka

Funkcije in zasnova enote AC FRL tipa SMC:

Samozaklepna nastavitev: ima tlačni samozaklepni mehanizem. Ko je želeni tlak nastavljen, preprosto potisnite gumb navzdol, da ga zaklenete. To preprečuje spremembo nastavljenega tlaka zaradi zunanjih tresljajev ali nenamernega dotika.

Vsestranska drenaža: na voljo v možnostih ročnega in samodejnega praznjenja, ki ustrezata različnim pogojem delovanja. Prozorna posoda omogoča enostavno spremljanje nivoja vode.

Visoko natančen manometer: opremljen z visoko natančnim manometrom za jasne in natančne odčitke in spremljanje sistemskega tlaka v realnem času.

Obvestilo o enoti tipa AC FRL SMC:

Preverite smer pretoka: Pred namestitvijo preverite smer pretoka zraka! Na vrhu ohišja ventila so oznake smeri pretoka (puščice ali IN/OUT). Pri namestitvi dosledno upoštevajte te indikatorje. Namestitev v obratni smeri bo povzročila okvaro ali puščanje.

Redno vzdrževanje: Redno preverjajte nivo vode v posodi in jo izpraznite, če uporabljate ročni odtok. Ponovno napolnite olje za mazanje, ko je nizko (priporočljivo je turbinsko olje ISO VG32).

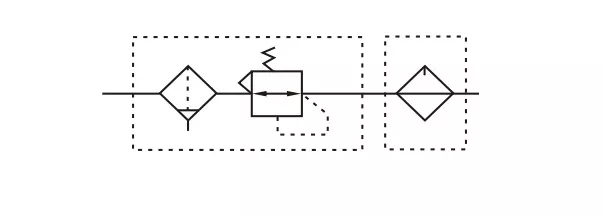

Simbol enote AC FRL tipa SMC:

Koda za naročanje
AC	2000	-	02	-	D
Koda serije	Velikost školjke		Velikost vrat:		Odtočna metoda
AC: AC FRL enota tipa SMC	1000		M5:M5		Prazno: ročni odtok
	2000		02:1/4		A: Odtok diferenčnega tlaka
	3000		03:3/8		D: Samodejni odtok
	4000		04:1/2
	5000		06:3/4
			10:1

Dokazni tlak	1,5 Mpa (15,3 kgf/cm³)
Maks. delovni tlak	1,0 Mpa (10,2 kgf/cm³)
Okolje in temperatura tekočine	5-60 ℃
Odprtina filtra	5 μm
Olje	ISOVG32
Materiali za skodelice	PC
Kapuca za skodelico	AC1000-2000 (BREZ) AC3000-5000 (Z)
Območje regulacije tlaka	AC1000: 0,05–0,7 Mpa (0,51–7,1 kgf/cm³) AC2000-5000: 0,05-0,085 Mpa (0,51-8,7 kgf/cm³)

Serija zaslonke za manometer

	2000 serija	3000 serija	4000 serija	serija 5000
AW	1/8		1/4
AC	1/8		1/4
BR	1/4			-
BFC	1/4			-

Koraki za namestitev enote SMC AC FRL:

Najprej namestite spoje z ovitim PTFE trakom in manometrom

2. Sledite smeri puščice: leva stran je dovod zraka, desna stran pa izhod zraka

3. Povežite zračne cevi z ustreznimi priključki na obeh koncih

4. Dvignite matico za nastavitev tlaka navzgor in jo zavrtite, da regulirate tlak; vrtenje v smeri urinega kazalca poveča pretok zraka, medtem ko vrtenje v nasprotni smeri urinega kazalca zmanjša pretok zraka

5. Nastavite želeni zračni tlak, nato pritisnite nastavitveno matico navzdol, da zaklenete zrak

6. Če je potrebno gorivo, odvijte vijak na oljniku

7. Nalijte pnevmatsko vzdrževalno olje ali turbinsko olje v dovod olja (prepričajte se, da pnevmatsko olje ne preseže črte nivoja olja, označene na posodi)

8. Po polnjenju pnevmatskega olja privijte matico z imbus ključem

9. Prilagodite dovod olja z vrtenjem: v smeri urinega kazalca se poveča pretok olja, v nasprotni smeri urinega kazalca se zmanjša

Vrsta odtoka	Načelo delovanja	Aplikacijsko okolje	Prednosti	Slabosti
Ročni odtok	Voda, ki se nabere v posodi filtra, se izprazni z ročnim vrtenjem ali pritiskom na izpustni ventil v rednih intervalih. Ali je drenaža popolna, je v celoti odvisno od ročnega delovanja.	Enostavni sistemi ali aplikacije z redkimi zahtevami po drenaži.	Enostavna struktura, nizka stopnja napak, ni potrebno dodatno vzdrževanje.	Zanaša se na ročno upravljanje; preprosto pozabite na odvajanje. Prekomerno kopičenje vode lahko vpliva na delovanje filtracije.
Drenaža diferenčnega tlaka	Uporablja razliko v tlaku pred in za filtrom. Ko se kopičenje kondenzata poveča in tlačna razlika doseže prednastavljeno vrednost, se odtok samodejno odpre. Ponovno se zapre, ko se tlačna razlika vrne v normalno stanje. Deluje samo, če sta zračni tlak in pretok.	Okolja s stabilnim dovodom zraka in preprostimi pogoji delovanja, kjer ročno upravljanje ni primerno.	Napajalnik ni potreben. Avtomatsko odvodnjavanje, zanesljivejše od ročnega odvajanja.	Zahteva stabilen zračni tlak. Učinkovitost drenaže je omejena med dolgimi zaustavitvami ali ko ni razlike v tlaku.
Samodejni odtok	Uporablja plavajoči mehanizem ali časovnik. Ko kondenzat doseže določeno raven, se odtok samodejno odpre	Avtomatizirane proizvodne linije in sistemi z visokimi zahtevami glede kakovosti stisnjenega zraka.	Najbolj pravočasno in stabilno delovanje drenaže.	Relativno višji stroški.

AFQ:

Zakaj se imenuje AC FRL?

AF (zračni filter) + AR (ventil za regulacijo tlaka) + AL (mazalnik z oljno meglo) = AC trojna enota

Priporočen način povezave

Zračni kompresor -- Procesor vira zraka -- Krmilna komponenta -- Aktuator

Kaj naj storim, če se zaščitni pokrov plastične skodelice pogosto zlahka zlomi?

Nekateri kupci pogosto ugotovijo, da plastični kozarci počijo ne zaradi pritiska, ampak zaradi materiala. Plastični kozarci niso odporni na določena okolja, zaradi česar so kovinski kozarci boljša alternativa v določenih pogojih

Kako podaljšati življenjsko dobo jeklenk z elektromagnetnimi ventili?

Uporaba filtra lahko odstrani vlago in nečistoče iz zraka, kar učinkovito zmanjša poškodbe batov in tesnilnih obročev zaradi trenja. Za dodajanje turbinskega olja se lahko uporabi mazalo, ki se nato prenaša po zraku za mazanje bata cilindra in tesnilnih obročev. Regulator tlaka lahko prilagodi tlak vsesanega zraka, kar dodatno izboljša delovno učinkovitost

Iz katerega materiala je izdelan filtrirni element za OLK?

OLK uporablja bakrene filtrirne elemente z natančnostjo filtracije 25μm, medtem ko imajo navadni vlakneni filtrirni elementi natančnost le 5μm. Visoko natančni filtrirni elementi lahko učinkovito odstranijo nečistoče in vlago iz plina ter zagotovijo, da je izhodni zrak suh in brez onesnaževal
