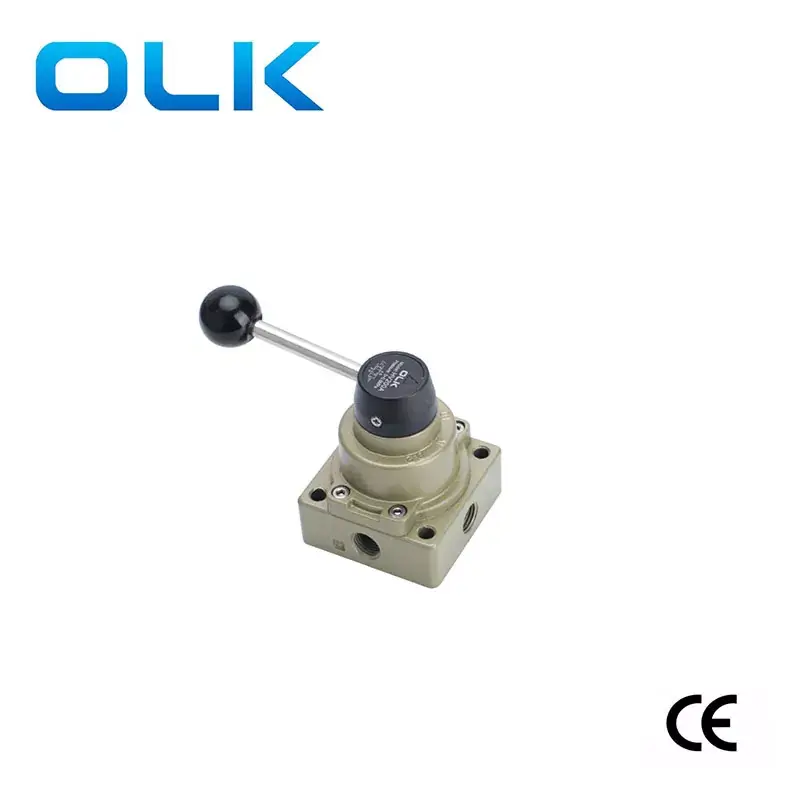

HV200 Series Ročno vrteči se ventil 4 Way

OLK je eden izmed profesionalnih ročnih serij HHV200 Ročno vrtečih se ventilov 4 -smerni proizvajalci in dobavitelji na Kitajskem. Naši izdelki so certificirani in imajo na zalogi tovarne, dobrodošli v veleprodajnem HV200B 2/4 pristaniškega ventila od nas.

Pošlji povpraševanje

Opis izdelka

Ouleikai (OLK) HV200A/B Dvosmerni ročno upravljani ventili ročno delujejo, z vrtenjem ročaja ventila. So enostavni za upravljanje in intuitivne, ne zahtevajo dodatne oskrbe z energijo. HV200B 2/4 vhodni ventil ima vgrajen dušilec zvoka na spodnjem izpušnem pristanišču.

Ročno vrteči se ventil OLK HV200 serije 4 Way je vsestranski in primeren za različne pnevmatske sisteme. S stabilno zmogljivostjo, zanesljivostjo in stroškovno učinkovitostjo so idealna izbira za pnevmatični nadzor sistema.

HV200 serije Ročno vrteči se ventili 4 Way Različni prestani povzročijo različne cilindreje dejanja.

Ko preklopite na prestavo 02, B izpušni vrata sprostijo zrak, izpušna vrata in se raztezajo valj.

Ko preklopimo na prestavo N, sta izpušna vrata A in B zaprta, valj pa se ustavi na sredini.

Ko preklopite na prestavo 01, A izpušna vrata sprostijo zrak, B izpušna vrata in se potegnejo valj.

HV-02 Ročni ventil simbol:

Koda za naročanje
Hv	2	00	__	A	08
Model	serija			Delovanje	Velikost vrat
HV: HV serija ročni ročni vrtljivi ventil	2: 200 serije			O: Quadrilateralni vmesnik	08: RC1/4
				B: B: dvostranski vmesnik, z zvočnim slabljenjem na dnu

HV200 Series Ročno vrteči se ventili 4 -Way Standard Specifikacije

Model	HV200A-02	HV230A-02	HV200B-02	HV230B-02
Delovni medij	Zrak （filtrirajte skozi filtrirni zaslon nad 40 μm）
Akcijski način	Nadzor rok
Velikost vrat	Inlet = outlet = pt1/4
Območje tlaka	0,15-0,8MPa (21-114psi)
Položaj	2/4 vrata	3/4 pristanišče	2/4 vrata	3/4 pristanišče
Woking pritisk	'-10-60 ℃
Dokaz	1,5MPA (215psi)

OLK pnevmatski ročni vrtljivi ventili - 5 modelov Primerjava
Fotografija
OLK model	4HV210/310/410/230/330/430	Hv200a/b	HV-02/03/04	HV400-02/03/04	K34R6-8/L/D.
Položaj	2 položaj 4 način	3 položaj 4 način	3 položaj 4 način	3 položaj 4 način	3 položaj 4 način
	3 položaj 4 način
Velikost vrat	RC1/8,1/4,3/8,1/2,3/4	PT1/4	PT1 / 4, PT3 / 8, PT1 / 2	PT1 / 4, PT3 / 8, PT1 / 2	G1/4
Funkcije izdelka	Pritrditev plošče	O: Quadrilateralni vmesnik B: Dvostranski vmesnik, z zvočnim slabljenjem na dnu			Prazno: Ena luknja na eni strani L: Dve luknji na nasprotnih straneh ； D: Štiri luknja na dnu ；

Ročaj	Odstranljiv ročaj	Odstranljiv ročaj	Odstranljiv ročaj	Ne odstranljivi/ plastični ročaji	Odstranljiv ročaj, ročaj proti SCALD

Dimenzije baze	Serija 200: 62 mm 300 Serija: 74 mm 400 Serija: 94 mm	61,3 mm	74 mm	74 mm	55 mm
		HV200A			K34R6-8

		HV200B			K34R6-8L

					K34R6-8D

Model	HV300-02	HV330-02	HV300-03	HV330-03	HV300-04	HV330-04
Delovni medij	Zrak （filtrirajte skozi filtrirni zaslon nad 40 μm）
Akcijski način	Ročni nadzor
Velikost vrat	PT1/4	PT1/4	PT3/8	PT3/8	PT1/2	PT1/2
Območje tlaka	0,15-0,8MPa (21-114psi)
Položaj	2/4 vrata	3/4 pristanišče	2/4 vrata	3/4 pristanišče	2/4 vrata	3/4 pristanišče
Woking pritisk	'-10-60 ℃
Dokaz	1,5MPA (215psi)
