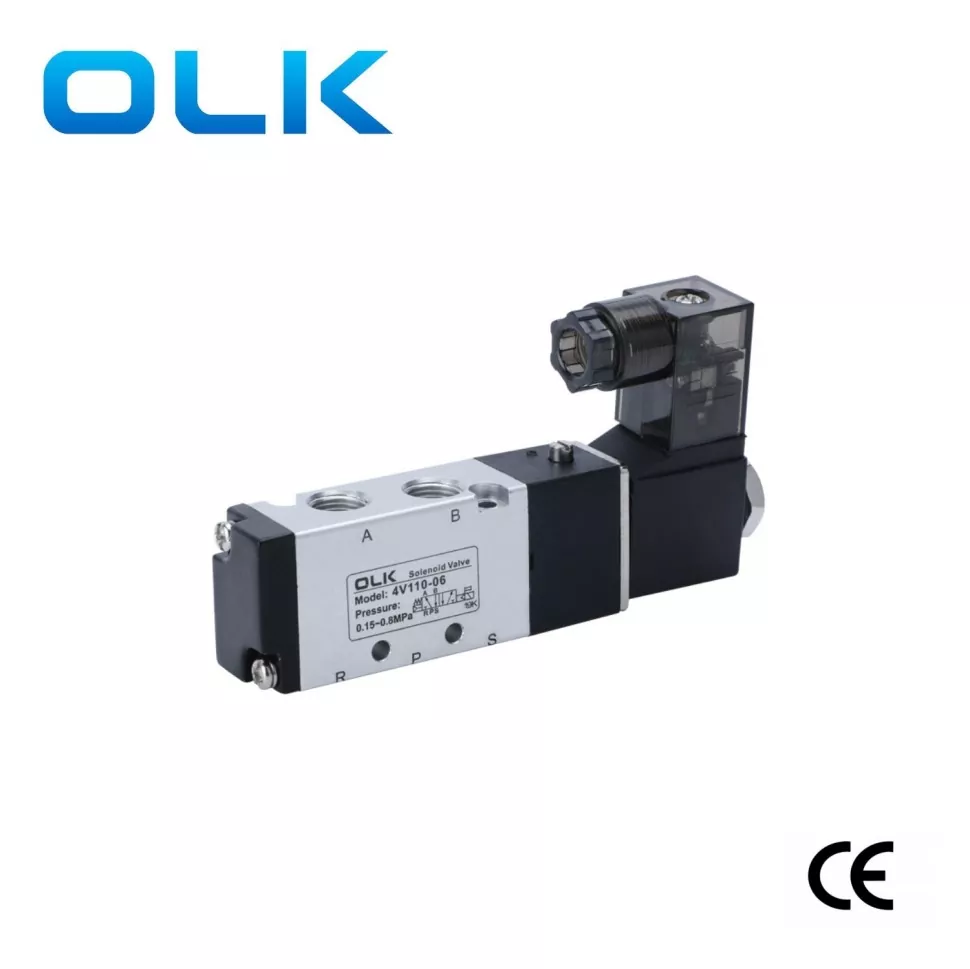

OLK 4V100 Malenoidni ventil 5 Way, 5/2 Way Pneumatski magnetni ventil je bil certifikat CE. Velikost videza je najmanjši model, s kompaktnim dizajnom in specifikacijo vmesnika 1/8 '. 4V100 Malenoidni ventil je primeren za manjše pnevmatske sisteme z nižjimi stopnjami pretoka. Uporablja se na majhnih napravah ali majhnih jeklenkah, ki zahtevajo natančen nadzor.
|
Koda za naročanje |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Model |
Koda |
Vrsta ventila |
Velikost vrat |
napetost |
Eksplozijska tuljava |
|
4V: Sports2 (3) Položaj magnetni ventil |
1: 100 serij |
10: Enojni magnetni 5/2 Way |
M5: M5x0.8 |
AC220V |

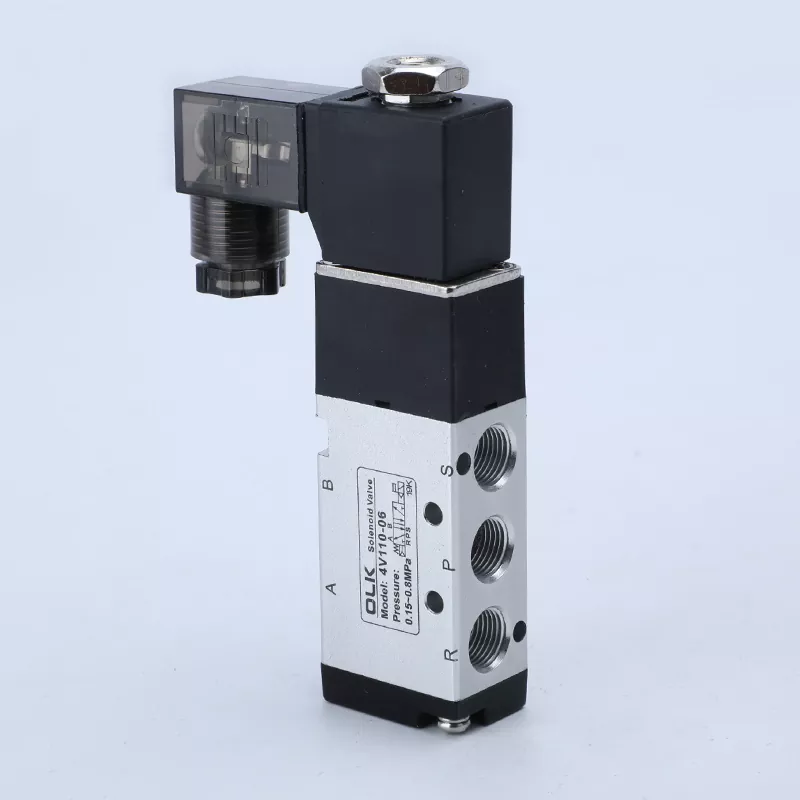

Ne: DIN tip |
|
|
|
20: Dvojni magnetni ventil 5/2 Way |
06: 1/8 '' |
DC24V |

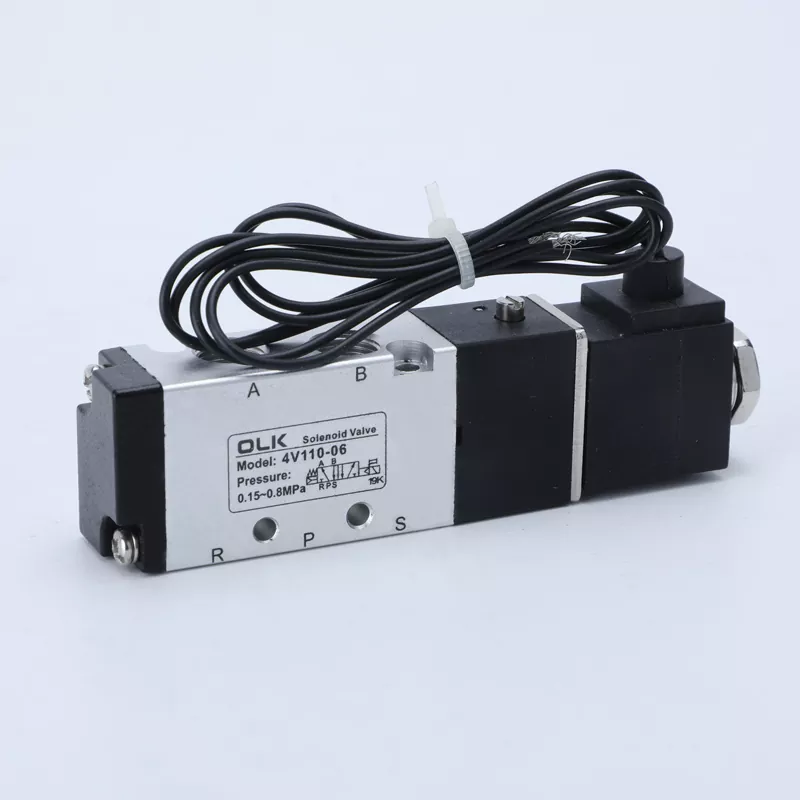

I: Vrsta vrstice |
|
|
|
30C: Dvojni solenoid Vlave5/3way zaprto središče |
|
AC110V |
|
|
|
|
30E: Dvojni magnetni izpušni center VLave5/3way |
|
AC24V |
|
|
|
|
30P: Dvojni magnetni ventil 5/3 Way Tlass Center |
|
DC12V |
|
|
Model |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Delovni medij |
Zrak （filtrirajte skozi filtrirni zaslon nad 40 μm） |
|||
|
Akcijski način |
Notranji pilotni tip |
|||
|
Velikost vrat |
Vhod = outlet = izpušna vrata = m5 |
Inlet = outlet == G1/8 |
||
|
Učinkovito območje prereza |
5,5 mm² （cv = 0,31） |
5,0 mm² （cv = 0,28） |
12,0mm² （cv = 0,67） |
9,0 mm² （cv = 0,5） |
|
Položaje |
5/2 pristanišče |
5/3 pristanišče |
5/2 pristanišče |
5/2 pristanišče |
|
Območje tlaka |
0,15-0,8 MPa (21-114psi) |
|||
|
Dokaz |
1,5MPA (215psi) |
|||
|
Delovni tlak |
'-20-70 ℃ |
|||
|
Telesni material |
Aluminijasta zlitina |
|||
|
Mazanje |
Ne potrebe |
|||
|
Max.PORVIRANJA Frekvenca |
5 krat/sekundo |
3 -krat/sekundo |
5 krat/sekundo |
3 -krat/sekundo |
|
Teža |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06: 175G |
200 g |
