OLK 3 položaj 2-smerni elektromagnetni ventil ima štiri modele, ki jih lahko izberete, način delovanja notranjega pilota in ni potrebe po mazivu. Izdelati je mogoče dve vrsti navojev PT in NPT. Stopnja zaščite IP65 (DIN40050) in stopnja toplotne odpornosti razreda B.
3-potni elektromagnetni ventil serije 3v400 vam lahko pomaga pri uporabi cilindra z enim delovanjem v težkih delovnih okoljih.
|
3V |
4 |
10 |
15 |
|
|
Model |
Koda |
vrsta ventila |
velikost vrat |
Vrsta dejanja |
|
3V:3/2potni elektromagnetni ventil |
4:400 serije |
10: enojni elektromagnetni ventil 5/2 |
15:G1/2 |
NC: Običajno zaprto |
|
20: dvojni elektromagnetni ventil 5/2 |
NE: normalno odprto |
|
Model |

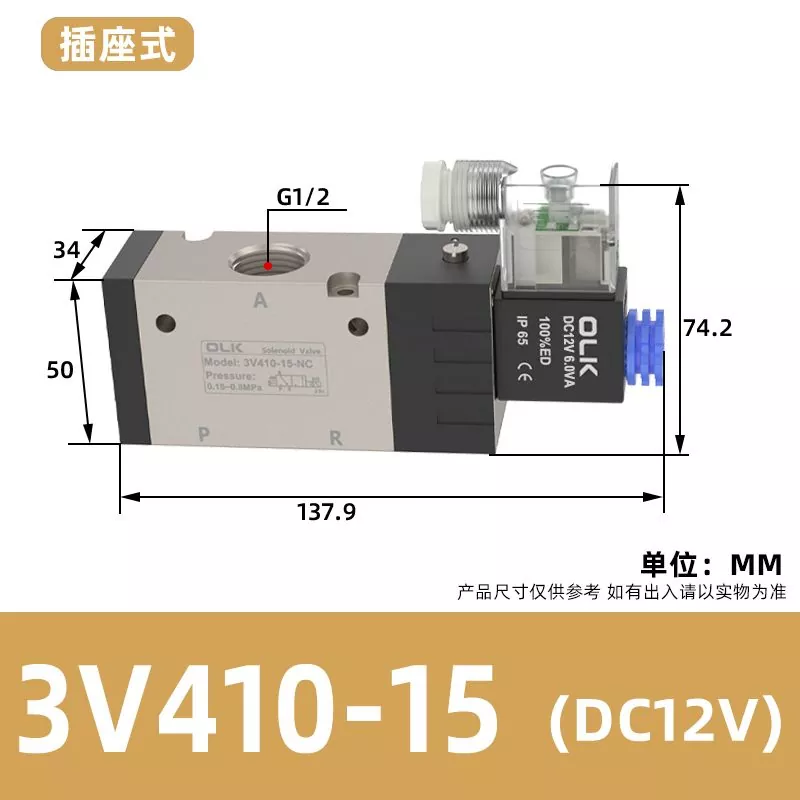

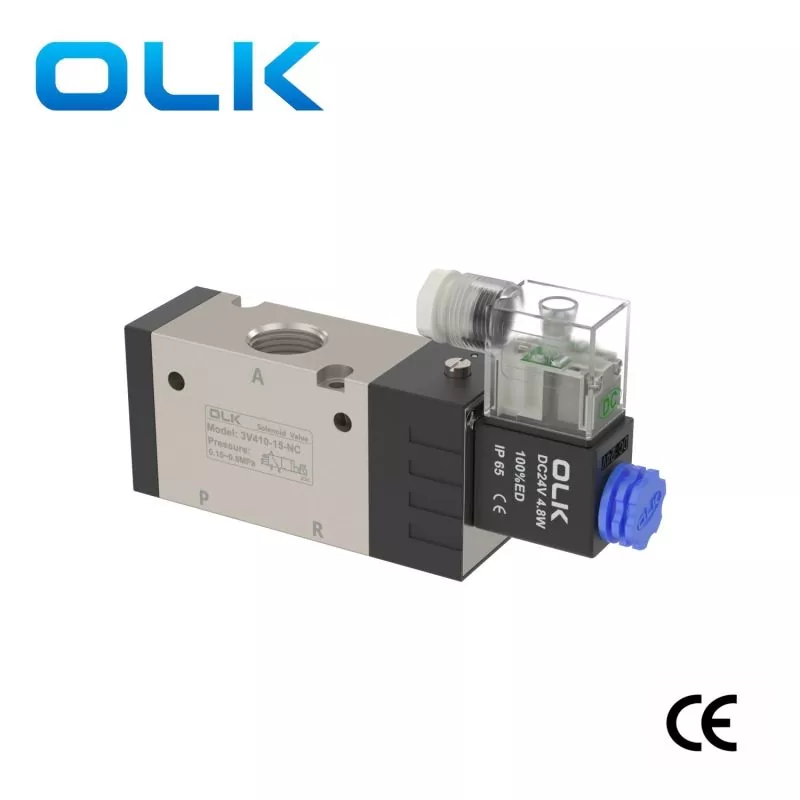

3V410-15 |

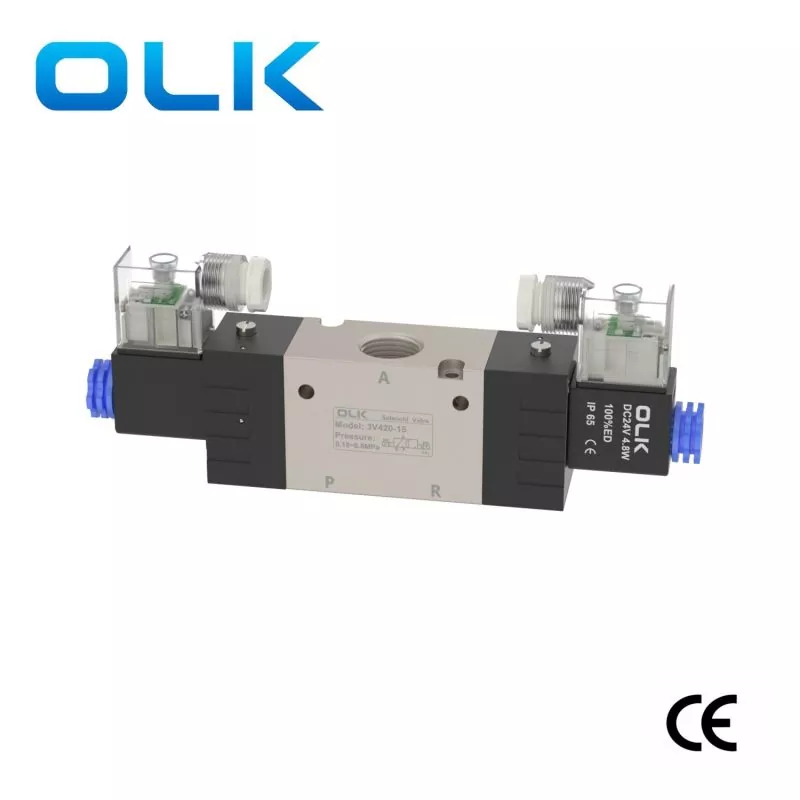

3V420-15 |
|
Delovni medij |
Zrak（Filtrirajte skozi sito filtra nad 40 μm） |
|
|
Action mode |
Vrsta notranjega pilota |
|
|
velikost vrat |
Vhod=Izhod=G1/2 |
|
|
Efektivna površina prečnega prereza |
50 mm²（Cv=2,79） |
|
|
Položaji |
3/2 vrata |
|
|
Razpon tlaka |
0,15–0,8 MPa (21–114 psi) |
|
|
Dokazni tlak |
1,5 MPa (215 psi) |
|
|
Delovni tlak |
‘5–60 ℃ (23–140 °F) |
|
|
Material telesa |
Aluminijeva zlitina |
|
|
Mazanje |
Ni potrebe |
|
|
Najvišja delovna frekvenca |
3-krat/sekundo |
|
|
Stopnja izolacije |
B stopnja |
|
|
Najmanjši čas vzbujanja |
0,05 sek |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
