3V-razdelilni ventil

Kot profesionalni proizvajalec 3V-razdelilnih ventilov ste lahko prepričani, da kupite skupino 3V elektromagnetnih ventilov v naši tovarni in OLK vam bo ponudil najboljše poprodajne storitve in pravočasno dostavo.

Brand:
OLK
Position:
2 Position 3 Way
Port size:
M5,G1/8,G1/4,G3/8,G1/2
Initial State:
NO,NC

Pošlji povpraševanje

Opis izdelka

3v-razdelilni ventil, robustno ohišje ima dolgo življenjsko dobo in je zelo primeren za električno in pnevmatsko krmiljenje moči. Je enostaven za namestitev in vzdrževanje. Ima široko paleto uporab, kot so gospodinjski aparati, industrijska oprema, medicinska oprema, pralni stroji, pitniki, namakanje vrtnih škropilnic itd. Zaradi zanesljive natančnosti je primeren za vsako delovno situacijo.

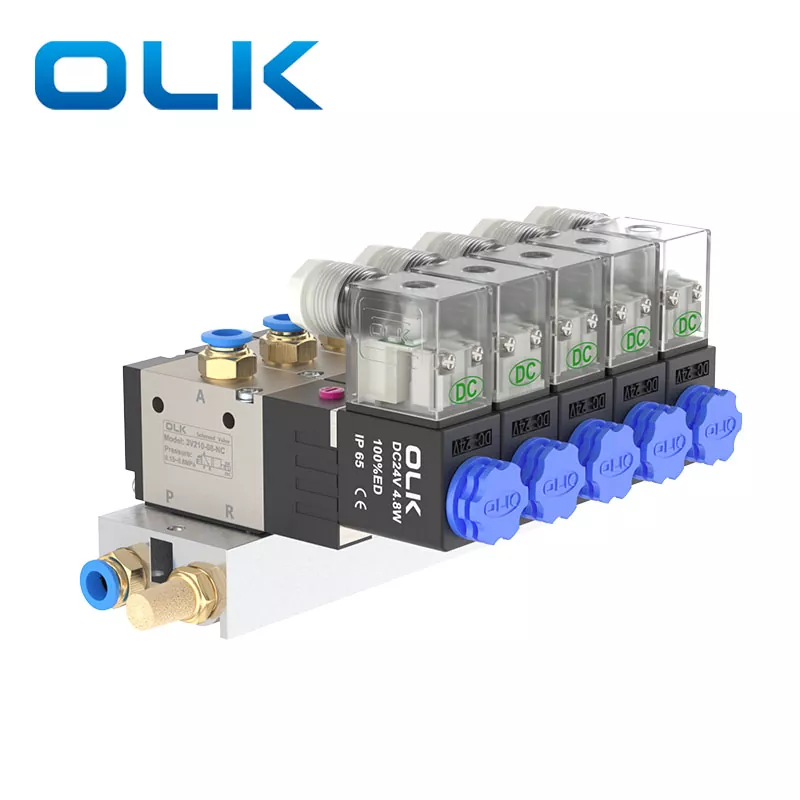

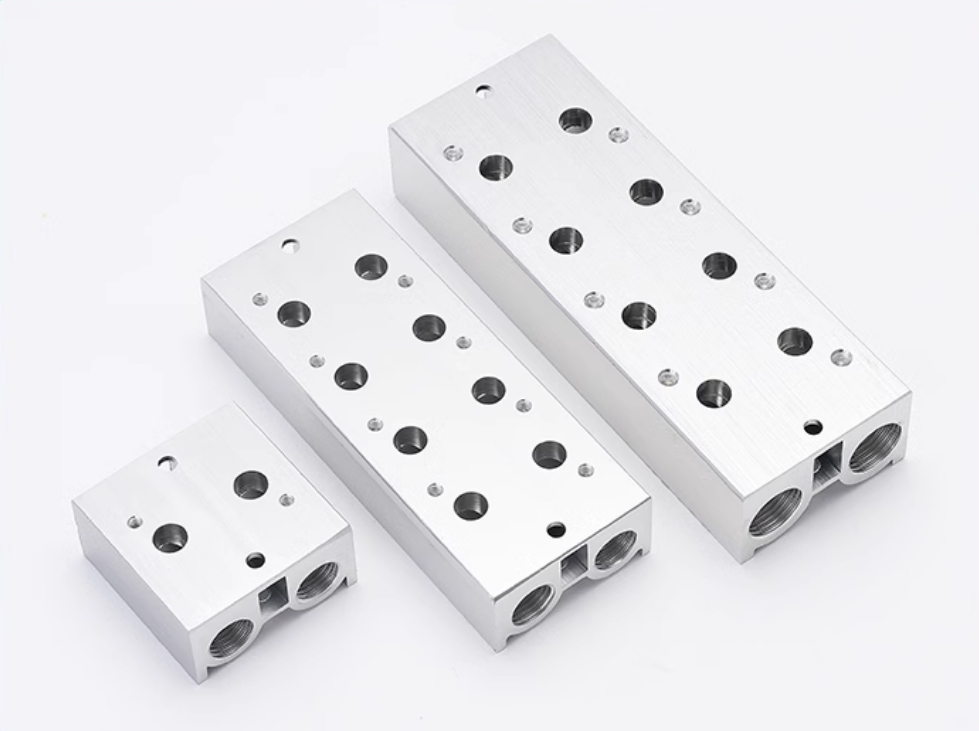

Plošča vodila ventila serije 3v

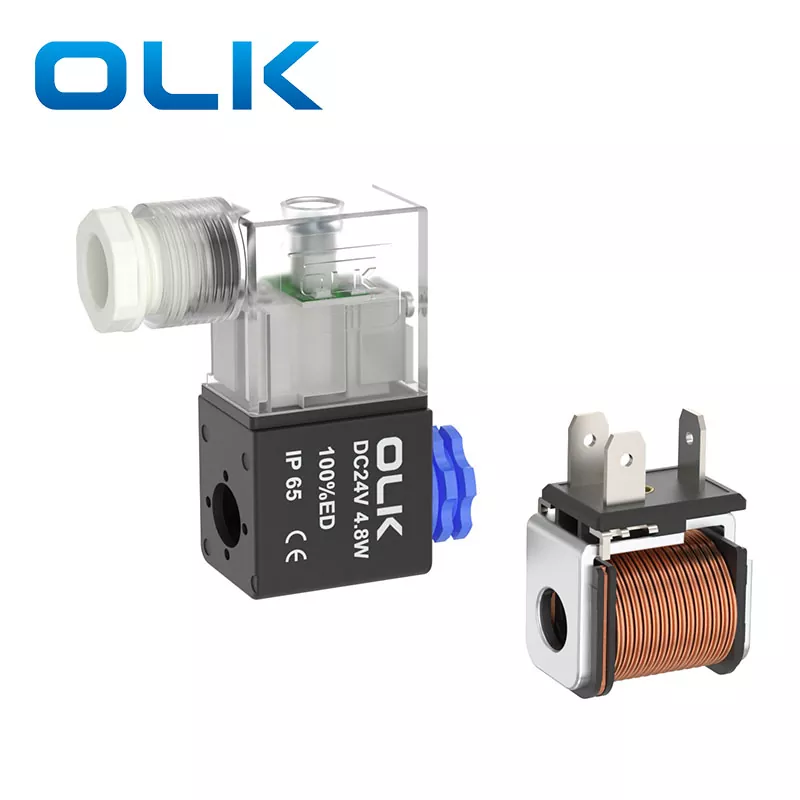

3v ventilska tuljava

Specifikacije in tabela količin nastavkov ventilskega razdelilnika 3V:

	Dušilec zvoka	čep	PL8-02	PC8-02	Avtobusna tabla	3v elektromagnetni ventil
3V110-2F 3V210-2F 3V310-2F	1	2	1	2	2	2

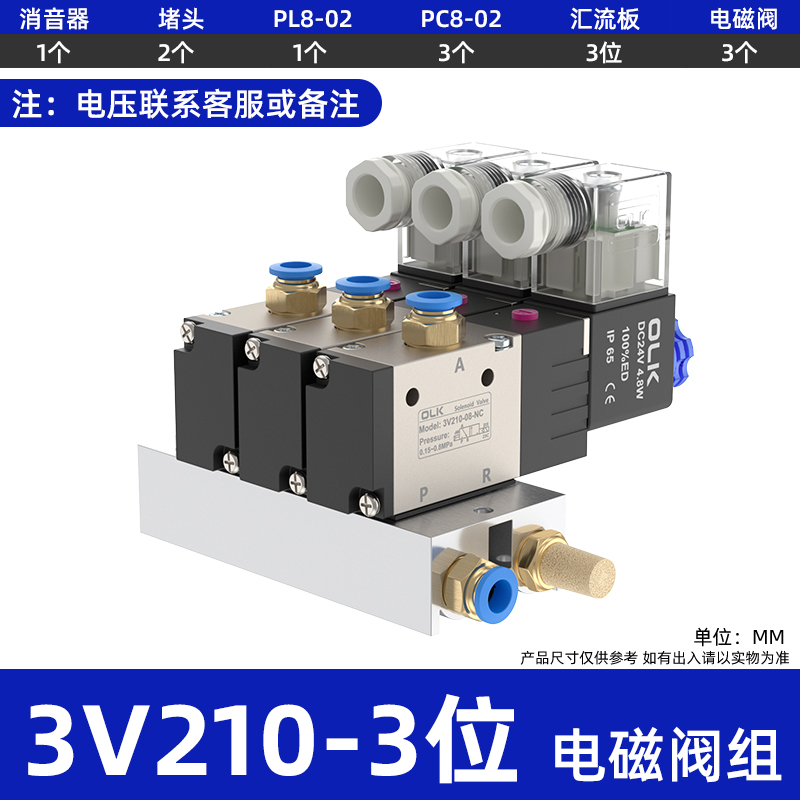

3V110-3F 3V210-3F 3V310-3F	1	2	1	3	3	3

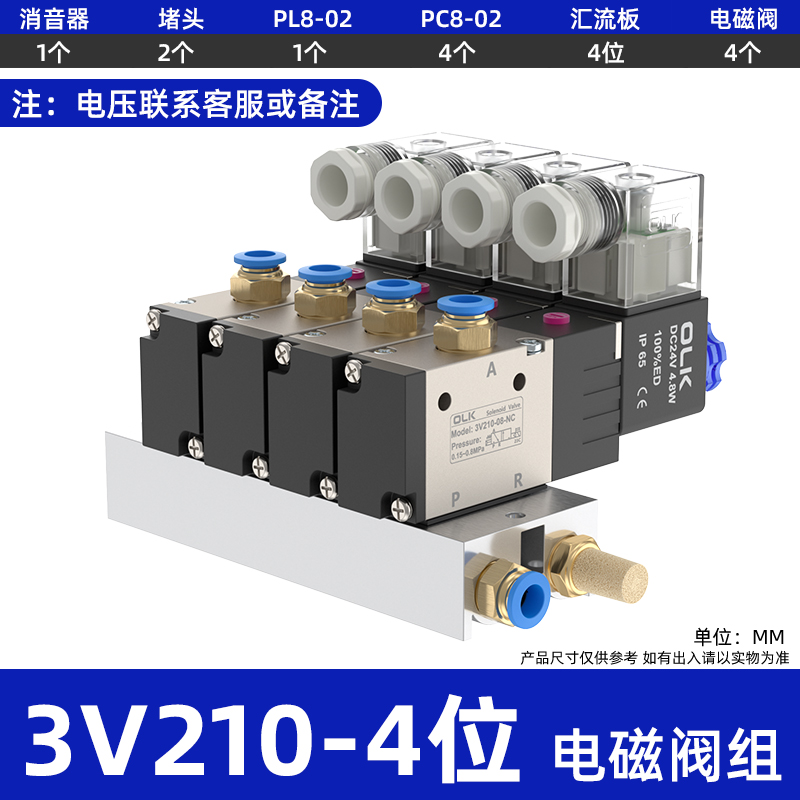

3V110-4F 3V210-4F 3V310-4F	1	2	1	4	4	4

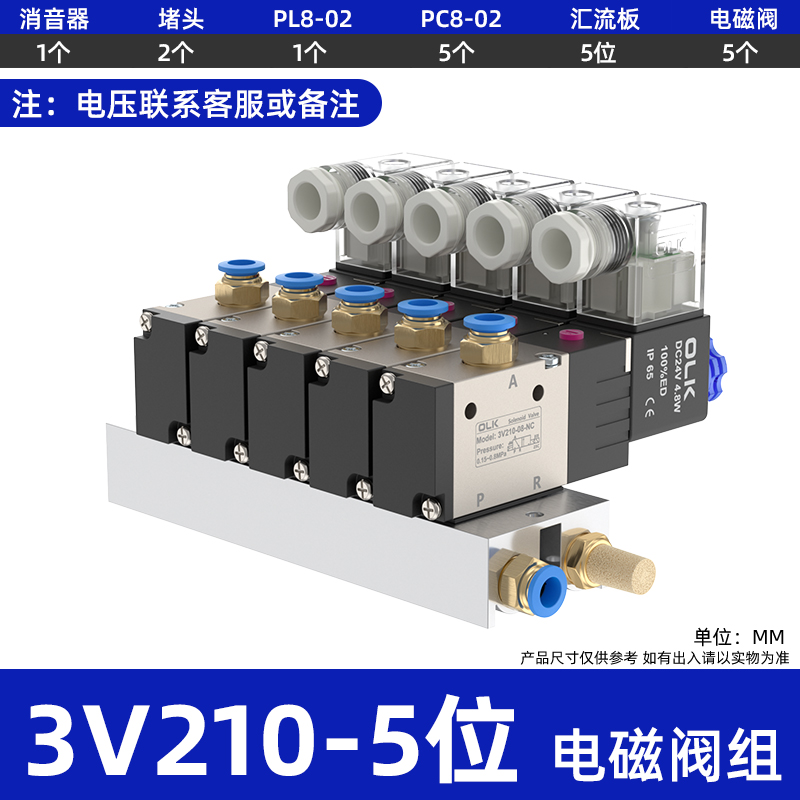

3V110-5F 3V210-5F 3V310-5F	1	2	1	5	5	5

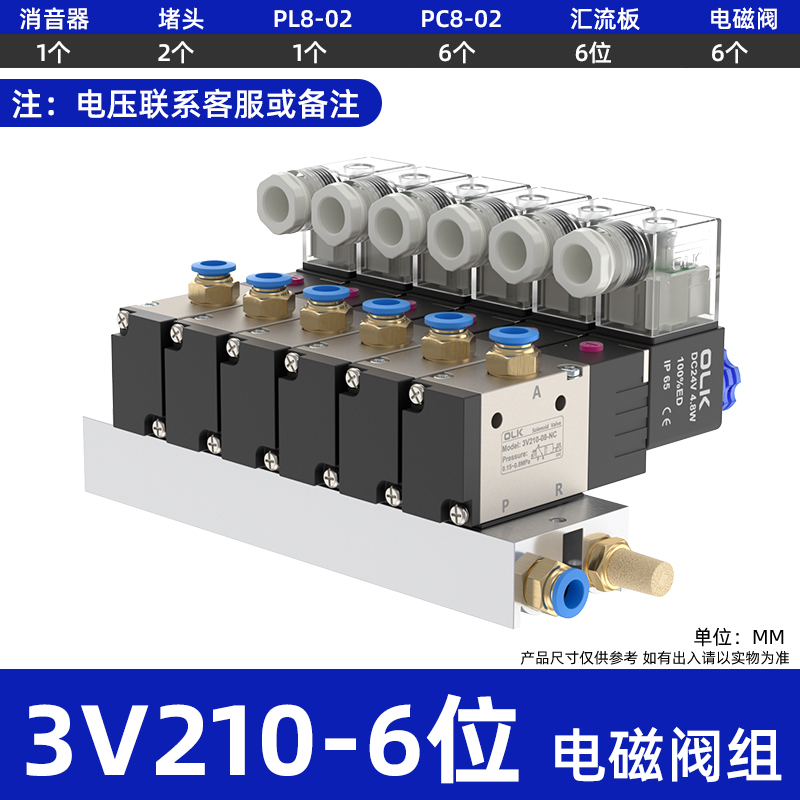

3V110-6F 3V210-6F 3V310-6F	1	2	1	6	6	6

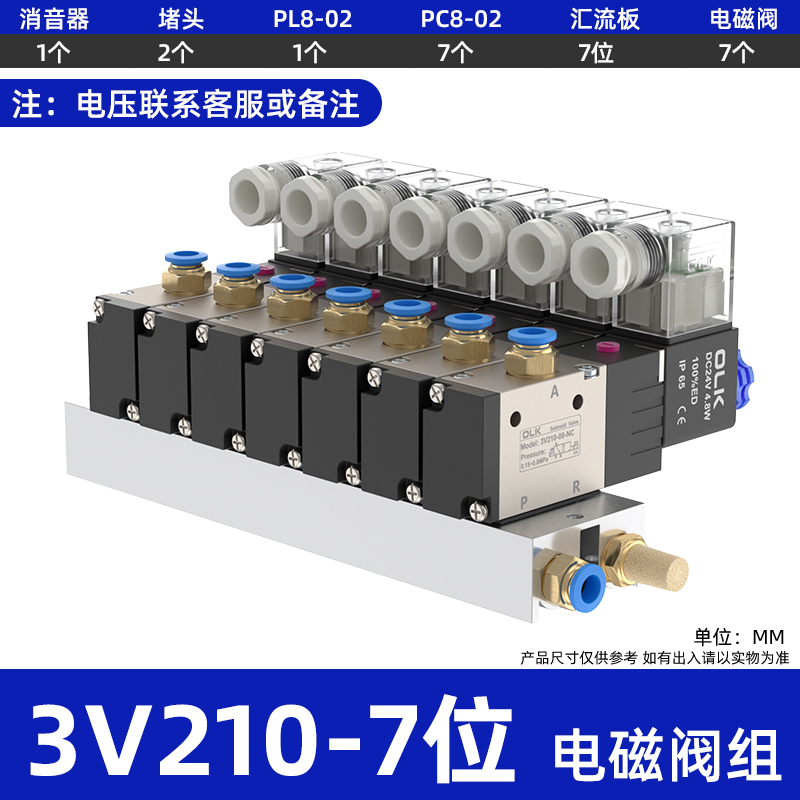

3V110-7F 3V210-7F 3V310-7F	1	2	1	7	7	7

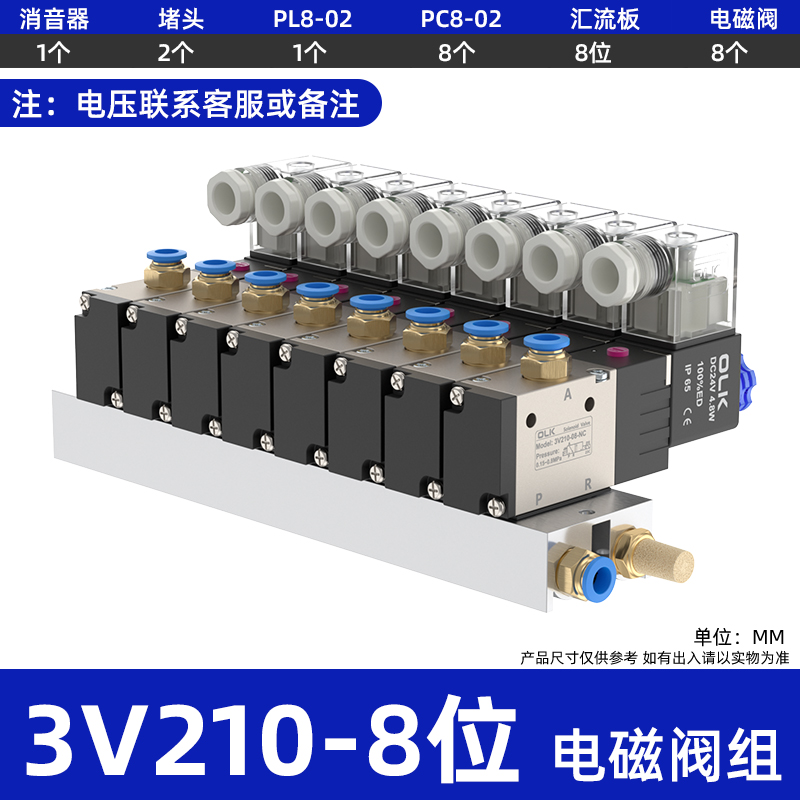

3V110-8F 3V210-8F 3V310-8F	1	2	1	8	8	8

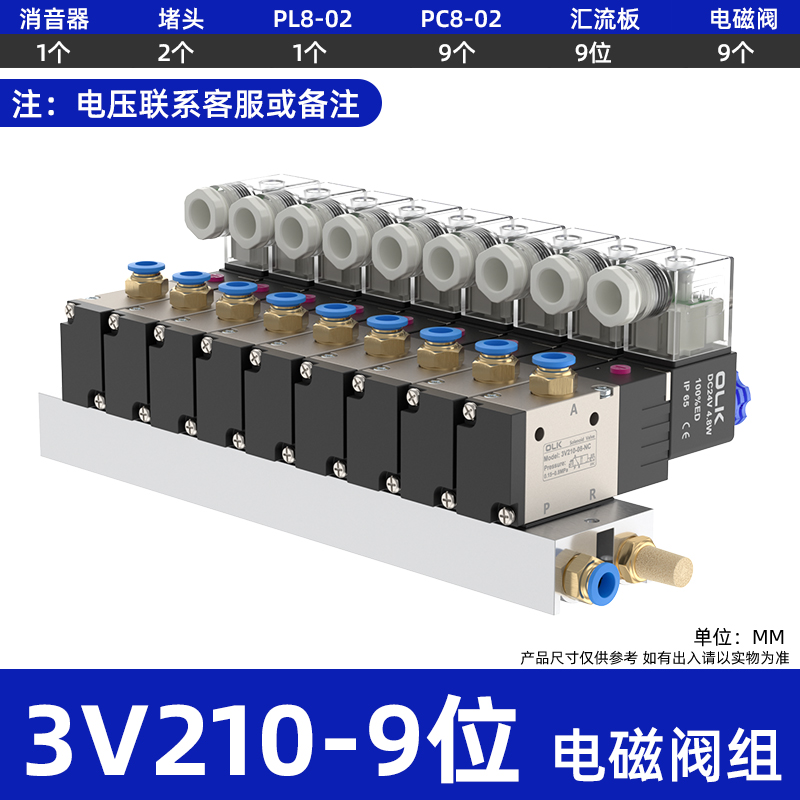

3V110-9F 3V210-9F 3V310-9F	1	2	1	9	9	9
3V110-10F 3V210-10F 3V310-10F	1	2	1	10	10	10

3V 3v-razdelilni ventil Splošni podatki o parametrih:

delovni medij	Zrak (filtriran skozi filter nad 40 μm)
Akcija	Tip pilota
1,5 MPa (215 psi)	Dve poziciji trismerni
mazalni	nepotrebno
Razpon delovnega tlaka MPa(psi)	0,15~0,8(21~114)
Zagotovljena odpornost na pritisk	1,5 MPa (215 psi)
Material telesa	aluminijeve zlitine
Standardna napetost	AC220V, AC110V, AC24V, DC24V, DC12V
Uporabite območje napetosti	AC:±15%DC:±10%
stopnjo zaščite	IP65 (DIN40050)
stopnja toplotne odpornosti	Razred B
Vrsta povezave	Vrsta vtičnice DIN, vrsta vtičnice
Čas vzbujanja	0,05 sekunde ali manj

3v-razdelilni ventil različni parametri

model	Premer vrat	Delovna temperatura °C	MAX delovna frekvenca	Površina preseka pretoka mm² (vrednost CV)	poraba energije
3V110-M5	M5	-20~70	5-krat/sekundo	5,5 (0,31)	AC: 3VA DC: 3W
3V120-M5	M5	-20~70	5-krat/sekundo	5,5 (0,31)	AC: 3VA DC: 3W
3V110-06	G1/8	-20~70	5-krat/sekundo	12,0 (0,67)	AC: 3VA DC: 3W
3V220-06	G1/8	-20~70	5-krat/sekundo	12,0 (0,67)	AC: 3VA DC: 3W
3V210-06	Dovod=izhod=G1/8	-20~70	5-krat/sekundo	14,0 (0,78)	AC: 6VA DC: 4,8 W
3V220-06	Dovod=izhod=G1/8	-20~70	5-krat/sekundo	14,0 (0,78)	AC: 6VA DC: 4,8 W
3V210-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	16,0 (0,89)	AC: 6VA DC: 4,8 W
3V220-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	16,0 (0,89)	AC: 6VA DC: 4,8 W
3V310-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	25,0 (1,39)	AC: 6VA DC: 4,8 W
3V320-08	Dovod=izhod=G1/4	-20~70	5-krat/sekundo	25,0 (1,39)	AC: 6VA DC: 4,8 W
3V310-10	Sesanje=izhod=G3/8	-20~70	5-krat/sekundo	30,0 (1,67)	AC: 6VA DC: 4,8 W
3V320-10	Sesanje=izhod=G3/8	-20~70	5-krat/sekundo	30,0 (1,67)	AC: 6VA DC: 4,8 W
3V410-15	Dovod=izhod=G1/2	-5~60	3-krat/sekundo	50,0 (2,79)	AC: 6VA DC: 4,8 W
3V420-15	Dovod=izhod=G1/2	-5~60	3-krat/sekundo	50,0 (2,79)	AC: 6VA DC: 4,8 W

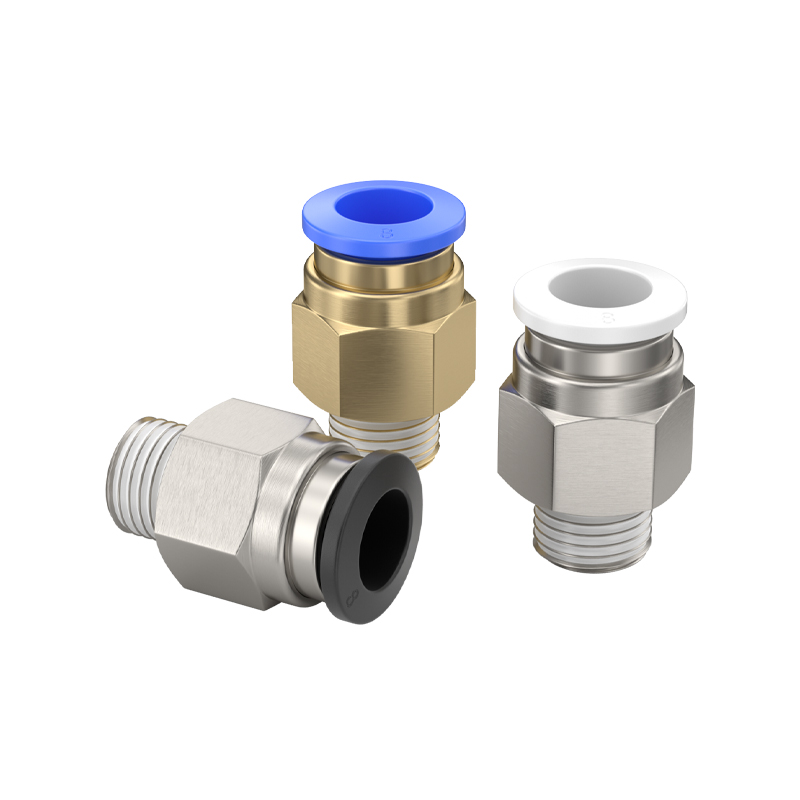

Združljiv z elektromagnetnimi ventili serije OLK 3V100, 3V200 in 3V300. Nudimo celotno montažo (ventil + razdelilnik + fitingi)

	3V elektromagnetni ventil	3V glavni priključek	Namestitev na osebni računalnik	stolpni dušilec zvoka
