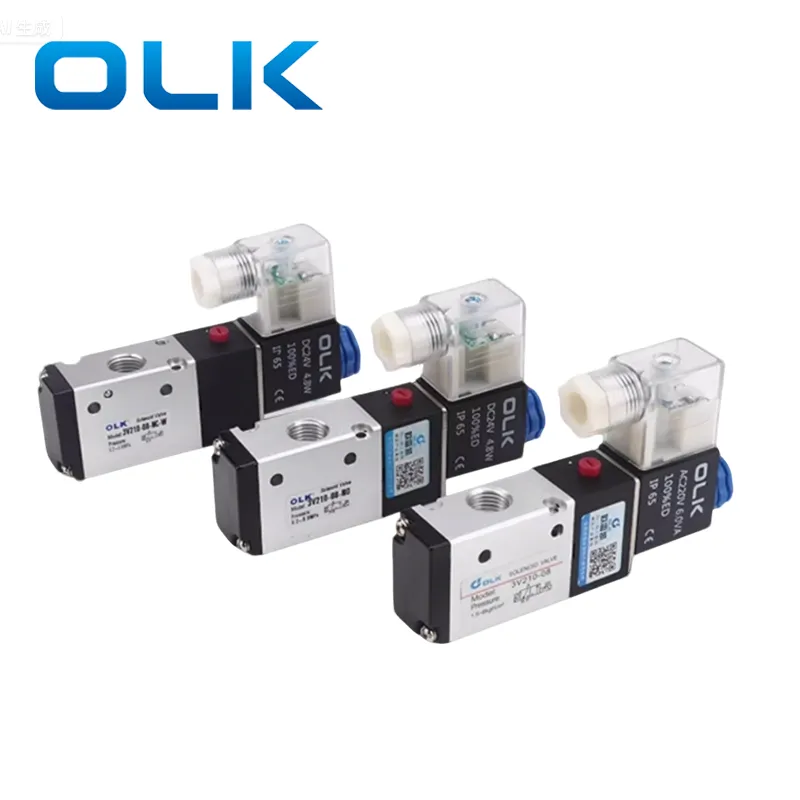

Značilnosti 3V/4V zunanjega pilotskega magnetnega ventila je, da je 3V/4V magnetni ventil telesa zapletena, zato je treba v telo ventila vstaviti ločen zunanji krmilni vir zraka. Položaji pnevmatskega nadzora se razlikujejo med različnimi blagovnimi znamkami, nekatere pa se nahajajo na pilotski glavi. OLK ima zračni dovod na P-pristanišču telesa ventila, ki je zunaj priključen na pristanišče, da sproži tuljavo. Ta zasnova omogoča delovanje v izjemno nizkem tlačnem ali celo vakuumskem pogojih, zaradi česar je primerna za aplikacije z nestabilnim dovodom zraka, vakuumskimi okolji ali sistemi z nizkim pritiskom, ki zahtevajo dodatne kontrolne vire-na primer vakuumska oprema, nizkotlačni pnevmatski cilindri ali eksplozivne atmosfere.
Za 3V zunanji pilotni magnetni ventil so zunanja pilotna dovodna vrata razvrščena v sprednji pilot in zadnji pilot na podlagi njihovih položajev na telesu ventila. Prednost zadnjega pilota je, da ponuja več prostora in čistejšega videza, pri čemer se izogiba preveč tesni bližini magnetne tuljave.
Značilnost: V vakuumskih ali nizkotlačnih sistemih je potreben dodaten krmilni vir zraka.
Opomba:
Pilotska vrata morajo biti povezana s pozitivnim virom zraka!
Vhod je lahko povezan z negativnim tlakom za nadzor.
Za preklapljanje je potreben dovod zraka.
|
Predmet |
Zunanja pilotna vrata |
Predmet |
Zunanja pilotna vrata |
|
3V110-M5/06 |
M5 |
4V110-M5/06 |
M5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4V130/M5/06 |
||
|
3V220-06/08 |
4V210-06/08 |
||
|
3V310-08/10 |
4V220-06/08 |
||
|
3V320-08/10 |
4V230-06/08 |
||
|
3V410-15 |
G1/8
|
4V310-08/10 |
|
|
3V420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4V410-15 |
G1/8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
Zunanji pilot vs notranji pilotni magnetni ventil: razlike in scenariji uporabe |
|||
|
Predmet |
Notranji pilot |
Zunanji pilot |
|
|
Vir zraka |
Kot pilotski vir zraka uporablja lastne p ventila (vhod) |
Uvaja krmilni vir zraka iz zunanjega vrat |
|
|
Strukturna preprostost |
Enostavnejša struktura, ki se običajno uporablja za standardne aplikacije |
Nekoliko bolj zapletena struktura, zahteva zunanjo oskrbo z zrakom |
|
|
Minični zagonski tlak |
Za delovanje zahteva višji minimalni tlak (npr. 0,15–0,2 MPa) |
Se lahko uporablja v izjemno nizkem tlaku ali celo vakuumskih pogojih |
|
|
Scenarij prijave |
Primerno za okolja s stabilnim tlakom zraka, npr. Standardizirane tovarniške avtomatizacijske sisteme |
Idealno za nestabilne tlačne sisteme, vakuumska okolja ali sisteme z nizkim tlakom, ki potrebujejo zunanji pilotni zrak |
|
|
Tveganje za odpoved |
Se lahko ne sproži, če je vhodni tlak premajhen |
|
|
Kakšna je velikost pilotskega zračnega pristanišča za OLK blagovne znamke 3V/4V Zunanji pilotni magnetni ventili?
Najbolj pilotna velikost vrat za 3V in 4V je M5.
Serija 3V/4V Malenoid ventila 400 je G1/8.
V kakšnih aplikacijah se lahko uporabijo 3V/4V zunanji pilotni magnetni ventili?
Zaradi potrebe po zunanjem krmilnem viru zraka se lahko v vakuumski opremi, pnevmatskih cilindrov in eksplozivnih okoljih uporabljajo zunanji pilotni magnetni ventili
