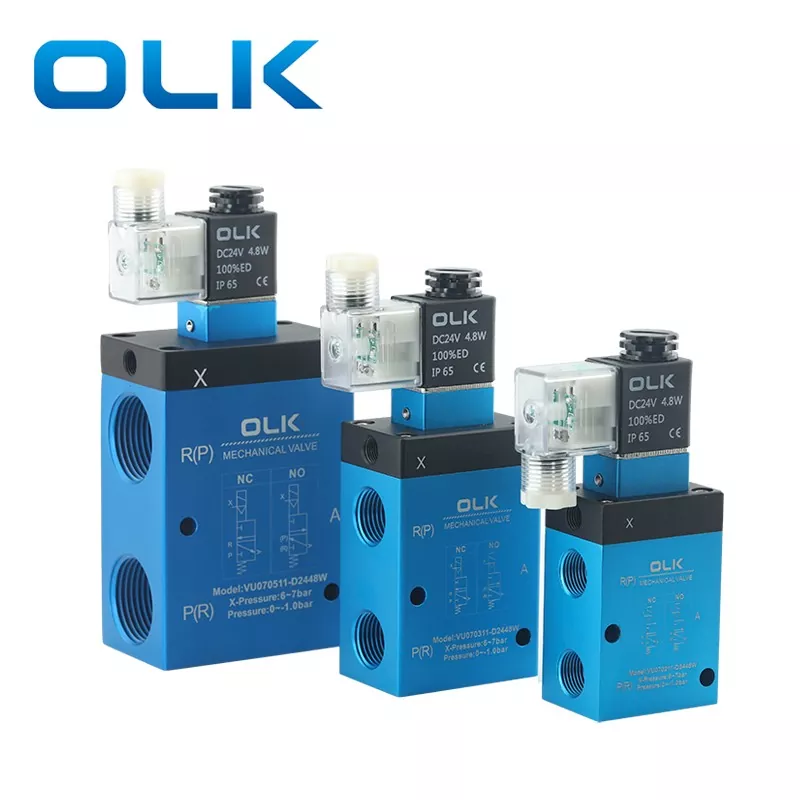

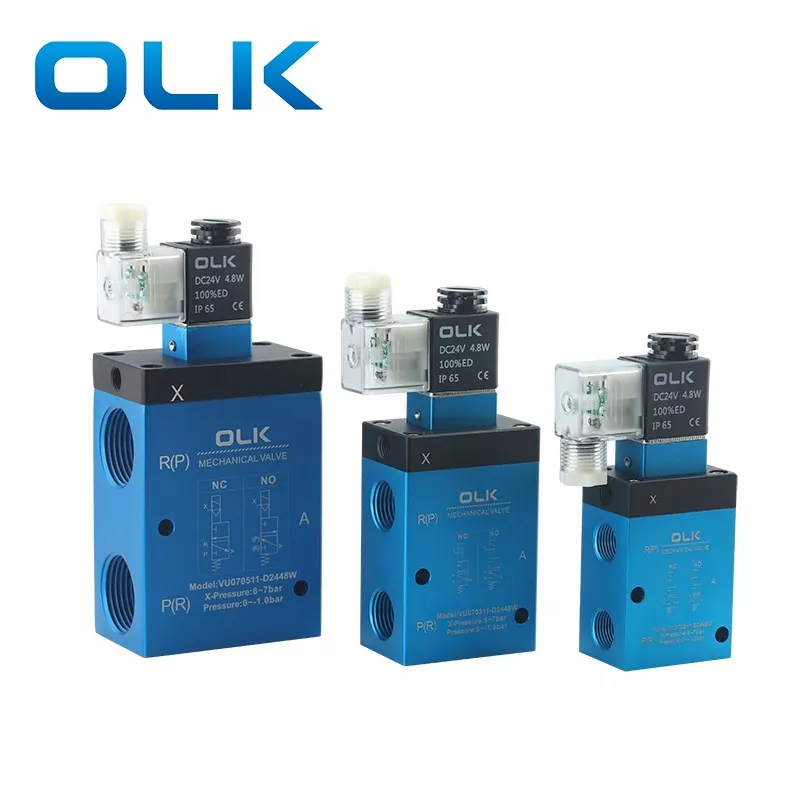

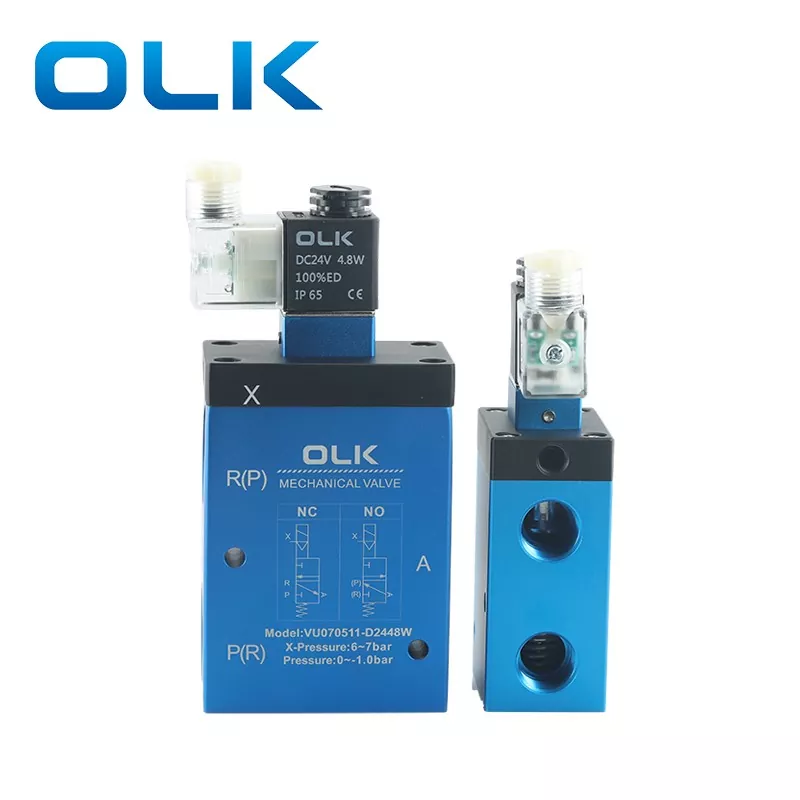

Vu07 vakuumski magnetni ventil 3 Way

Vakuumski magnetni ventil Vu07 3 način na voljo z notranjim ali zunanjim pilotnim nadzorom. Telo ventila je izdelan iz aluminijeve zlitine z modro in zasnovano z veliko izvrtino za visoko pretočno zmogljivost.

Primerno je za delovanje pod vakuumom (–100 kPa) in nizek pozitiven tlak (0–0,5 MPa).

Velikosti vrat (P, A, R) so na voljo v G3/8, G1/2 in G1, s stisnjenim zračnim vhodom (x) v G1/8.

Glavne aplikacije

3-smerni vakuumski magnetni ventil se uporablja predvsem v: vakuumskih napajalnih enotah, sesalnih paletizatorjih, robotih, podajalcih, naprave za odpiranje vrečk. In druge aplikacije, ki zahtevajo hitro preklapljanje med vakuumskim sesanjem in atmosfero, kar omogoča hitro okrevanje v atmosferski tlak.

Vu07 Vakuumski magnetni ventil 3 Way Funkcije:

· Velika zmogljivost pretoka

· Primerno za uporabo vakuuma in nizkega tlaka (vakuum: –100 kPa, nizki tlak: 0–0,5 MPa)

· Na voljo v običajno zaprtih (NC) in običajno odprtih (ne) vrstah

· Izbirni notranji pilot ali zunanji nadzor pilota

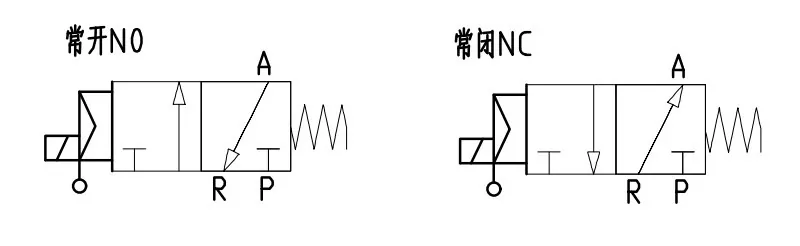

Vu07 Vakuumski magnetni ventil 3 -Way Simbol

Pogosta vprašanja:

Kakšna je velikost niti vakuumskega ventila Vu07?

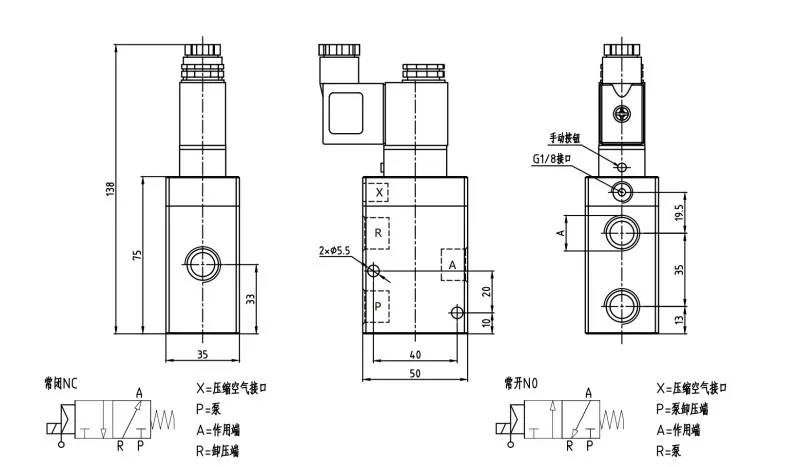

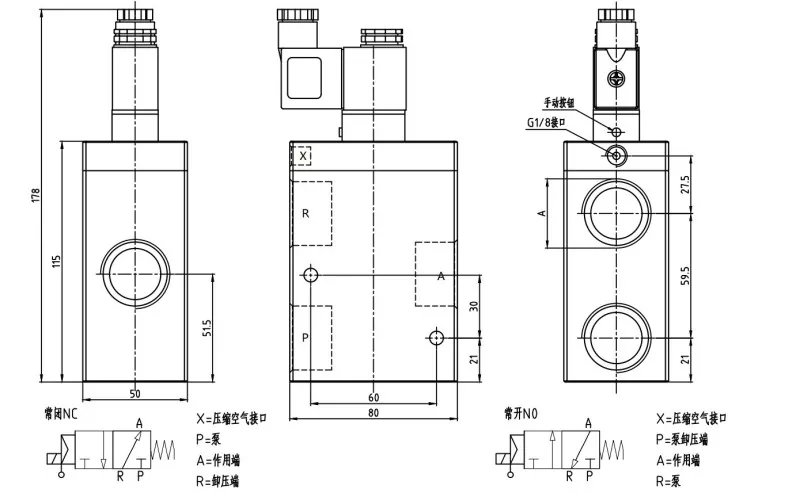

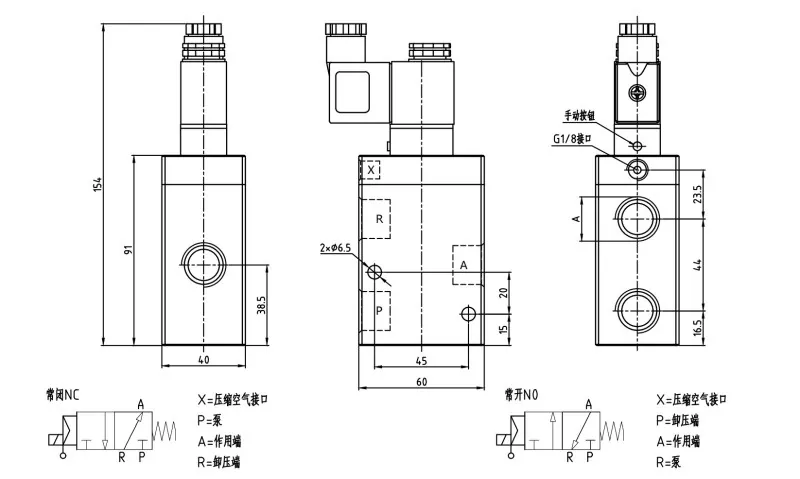

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Katere napetosti so na voljo za vakuumski magnetni ventil VU?

Vu vakuumski magnetni ventil je na voljo v DC24V 4.8W in AC220V 6VA.

Kakšna je velikost stisnjenega zračnega odprtine na Vu ventilu?

Vsa stisnjena zračna vrata so G1/8.

Kaj pomeni enota hitrosti puščanja "torr · l/s"?

"Torr · l/s" je skupna enota za merjenje hitrosti puščanja v sistemih z visoko vakuum ali ultra visokimi vakuum.

Torr: enota tlaka (1 Torr ≈ 133,3 Pa)

L: liter (enota glasnosti)

S: druga (enota časa)

Torej, "Torr · l/s" označuje količino plina (v Torr × litri), ki pušča na sekundo, kar odraža tesnjenje sistema ali komponente.

Ali obstaja kakšna povezava medVakuumski generatorIn vakuumski magnetni ventil?

1. VACUUM NADZOR DOBAVA

Vakuumski generator ustvari vakuum z uporabo stisnjenega zraka, medtem ko vakuumski magnetni ventil deluje kot stikalo.

Ko je ventil odprt, se vakuum priključi na sesalno skodelico ali vakuumsko linijo.

Ko je ventil zaprt, se vakuum odreže.

2. Hitro preklapljanje med vakuumom in atmosfero

Med nabiranjem ventil ohranja vakuum.

Za sprostitev obdelovanca se ventil preklopi na atmosfero, zato sesalna skodelica hitro izgubi sesanje.

3.Energijski varčevanje

V sistemih za varčevanje z energijo lahko magnetni ventil ustavi dovajanje stisnjenega zraka, ko dosežemo zahtevano raven vakuuma, kar zmanjša porabo zraka.

4.Tipične aplikacije

Sesalni paletizatorji

Avtomatizirane montažne linije (nadzorovane s PLC)

Robotski oprijemljivi sistemi
