5-potni elektromagnetni ventil VF3000

Model:VF3130

OLK je profesionalni proizvajalec in dobavitelj 5-potnega elektromagnetnega ventila VF3000 na Kitajskem. Če vas zanimajo 5-potni izdelki elektromagnetnega ventila VF3000, se obrnite na nas. Sledimo kakovosti počitka, prepričani, da cena vesti, predane storitve.

Brand:
OLK
Series:
VF3130/VF3230/VF3330/VF3430/VF3530
Port size:
RC1/4
Position:
2 position 5 way/3 position 5 way

Pošlji povpraševanje

Opis izdelka

Notranji pilotni elektromagnetni ventil VF3000 2 položaj 5 potni in 3 položaj 5 pot Neposredni tip cevi

Izvrtina tuljave uporablja poseben postopek strojne obdelave za nizko trenje, nizek začetni tlak in daljšo življenjsko dobo. Velika velikost odprtine zagotavlja večji pretok zraka, primeren za pogon srednje velikih do velikih valjev ali več aktuatorjev.

Modularna zasnova omogoča montažo na razdelilnik za več ventilov, centralizirano oskrbo z zrakom in zmanjšano količino cevovodov. Elektromagnetni ventil serije DS/VF 3000 in 5000 se pogosto uporablja v pnevmatskih krmilnih sistemih z visokim pretokom za avtomatizirane proizvodne linije in industrijske stroje.

5-potni elektromagnetni ventil VF3000 Lastnosti:

· Visok pretok

·Cevi / modularni / prostorsko varčni

· Vzdržljivost industrijskega razreda

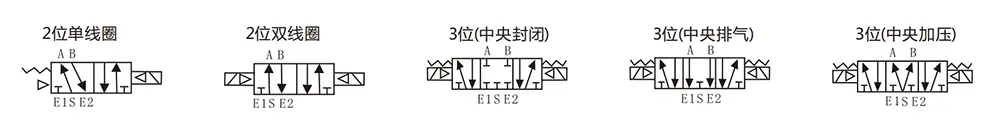

Simbol 5-potnega elektromagnetnega ventila VF3000

Koda za naročanje
VF3	130	_	4	G	B	02
Model	vrsta ventila		napetost	vrsta vrstice	manul	velikost vrat
VF3000 elektromagnetni ventil	130: enojni elektromagnet 5/2 smeri		3:110VAC	G: vrsta vrstice		02:PT1/4
	230: dvojni elektromagnetni ventil 5/2		4:220VAC	D: Vrsta Din
	330C: dvojni elektromagnetni ventil 5/3 potni zaprt sredinski		5:24 VDC	DZ:DZ z lučko
	430E: dvojni elektromagnetni ventil 5/3 potni izpušni center		6:12 VDC
	530P: dvojni elektromagnetni ventil 5/3 potni center tlaka

Skupne specifikacije
Delovni medij	zrak
Delovna temperatura	0-50 ℃
Mazanje	Ni potrebe
Ročna preglasitev	Vrsta zaklepanja z izvijačem
Odpornost na udarce/tresljaje	30G/5G (8,3--2000Hz)
Ohišje	Odporen na prah

Model	položaj	tuljava	kgf/cm² (Mpa)	Odzivni čas (ms)	Maks. Delovna frekvenca	velikost vrat	Efektivna površina prečnega prereza mm² (CV)	kgf

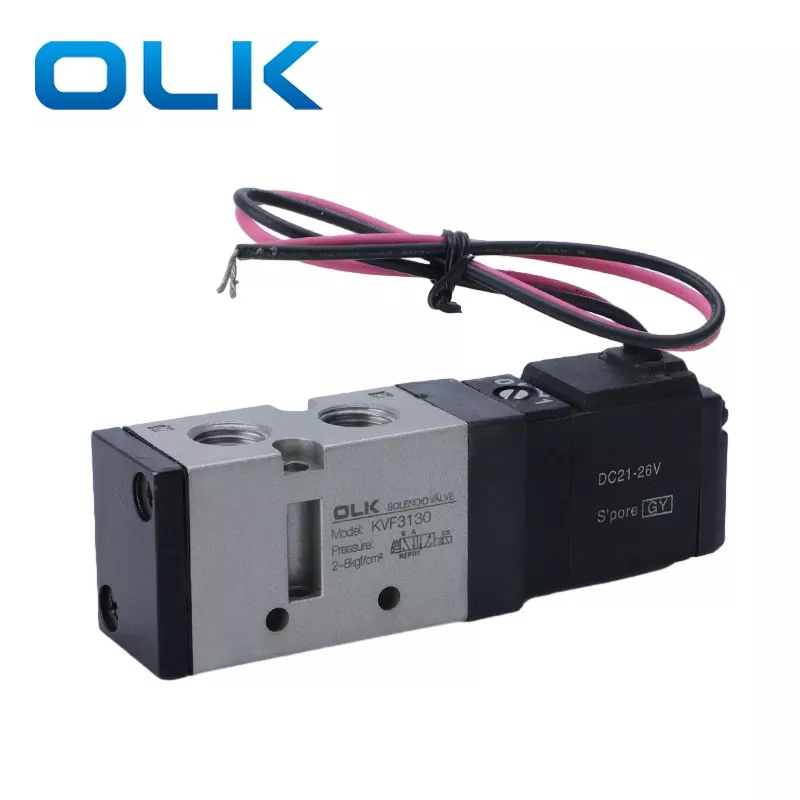

VF3130-□△B-02	2 položaj	enojno dejanje	1,5～9(0,15～0,8)	≤30 ms	5	PT1/4	17,1 (0,95)	0.21

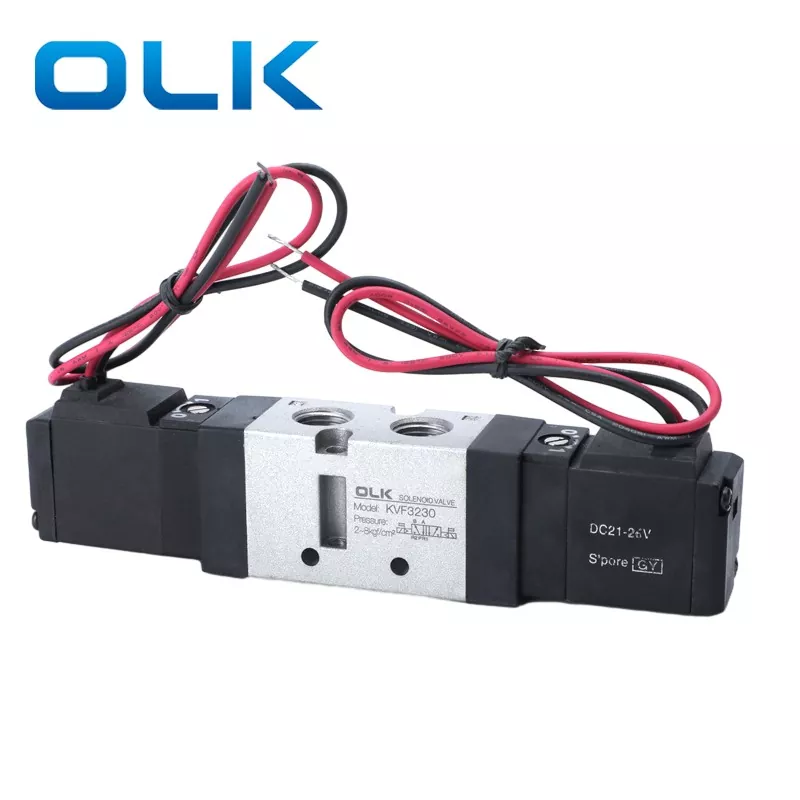

VF3230-□△B-02	2 položaj	dvojno delovanje	1~9(0,1~0,9)	≤30 ms	5	PT1/4	17,1 (0,95)	0.29
VF3330-□△B-02	3 položaj	dvojni elektromagnetni ventil 5/3 potni zaprt sredinski	1~9(0,1~0,9)	≤50 ms	3	PT1/4	13,5 (0,75)	0.42
VF3430-□△B-02	3 položaj	dvojni elektromagnetni ventil 5/3 potni izpušni center	1~9(0,1~0,9)	≤50 ms	3	PT1/4	17,1 (0,95)	0.42

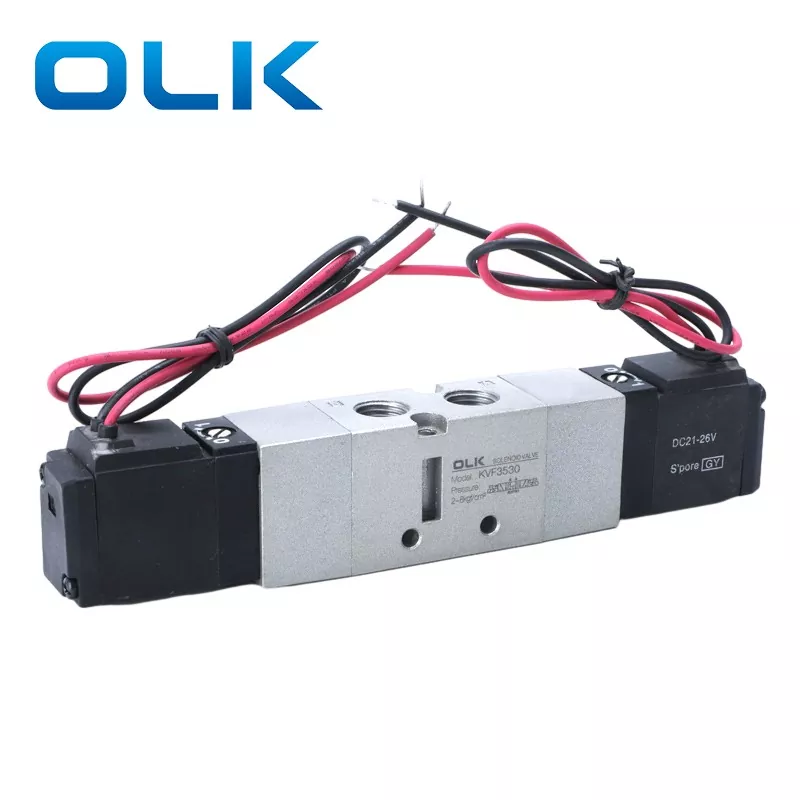

VF3530-□△B-02	3 položaj	dvojni elektromagnetni ventil 5/3 potni center tlaka	1~9(0,1~0,9)	≤50 ms	3	PT1/4	16,2 (0,9)	0.42
