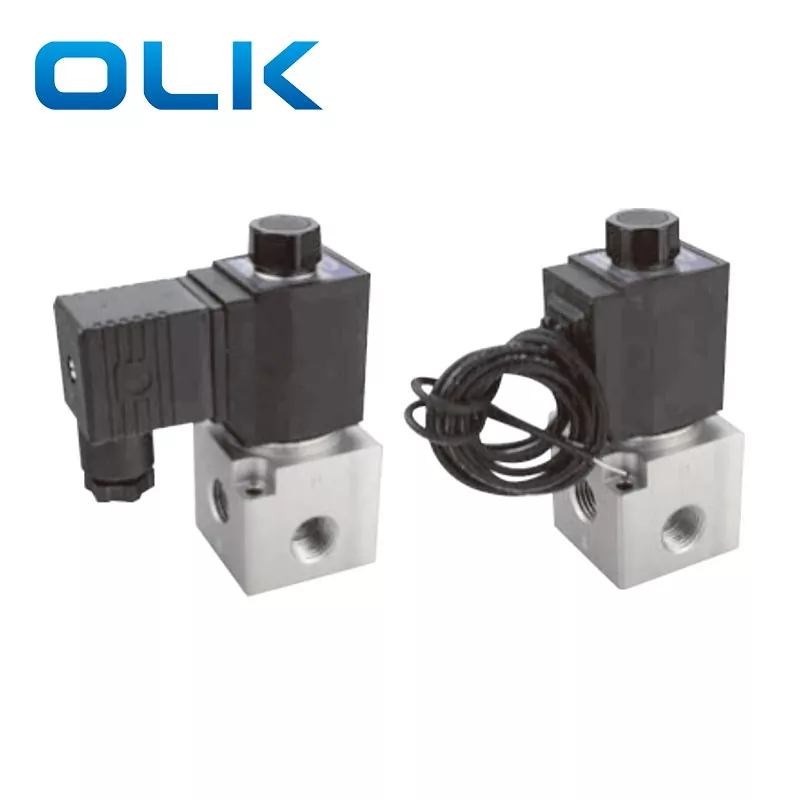

Elektromagnetni ventil z visokim pretokom 3V3 je 2-položajni, 3-potni ventil z neposredno delujočo zasnovo, ki zagotavlja hitrejši odziv in višjo frekvenco preklapljanja kot pilotno vodeni ventili. Njegovo robustno ohišje iz aluminijeve zlitine podpira visok pretok zraka in višji tlak, uporablja pa se lahko tudi z vakuumskimi aplikacijami. Možnosti elektromagnetne tuljave vključujejo DC12V, DC24V, AC110V ali AC220V, kar zagotavlja stabilno in občutljivo delovanje.
Ta 3-potni elektromagnetni ventil z visokim pretokom 3V3 je primeren za srednje do velike pnevmatske sisteme, zlasti za več valjev, ki delujejo skupaj, ali sisteme, ki zahtevajo velik pretok zraka. Njegove običajno zaprte (NC), normalno odprte (NO) in konfiguracije z dvojnim solenoidom so idealne za avtomatske linije, pakirne stroje, tiskarsko opremo in stroje za predelavo hrane. Njegov hiter in natančen odziv ga razlikuje od majhnih ventilov, kot je 3V2.
1.Neposredno delujoča struktura z občutljivim preklopom.
Velik pretok zraka 3V3 elektromagnetni ventil 3 potni Značilnosti izdelkov
3. Koaksialna izklopna zasnova za dobro tesnjenje in velik pretok.
4. Mazanje ni potrebno.
5. Opremljen z ročno preglasitvijo za enostavno namestitev in testiranje.
6. Na voljo je več standardnih napetostnih možnosti.
|
Koda za naročanje |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Koda |
|
Velikost vrat |
Igralski tip |
Standardna napetost |
Električni vhod |
Vrsta niti |
|
|
3V:2 položaj 3 način |
3:3 serije |
|
08:G1/4 |
NC: normalno zaprto
|
A: AC220V |
Prazno: TVOJ tip |
Prazno: G
|
|
|
|
|
|
|
NE: normalno odprto |
B: DC24V |
I: Vrsta črte |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E:AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Model |
3V3-08 |
|
Delovni medij |
6. Na voljo je več standardnih napetostnih možnosti. |
|
Igralski tip |
Vrsta povezovanja |
|
Velikost vrat* |
Regulátor tlaku Airtac typu GR Vlastnosti produktu: |
|
Položaj in način |
2 položaj 3 način |
|
Učinkovito območje |
11 mm² (Cv = 0,62) |
|
Mazanje |
Ni potrebno |
|
Območje delovnega tlaka |
A: Velikost odprtine ventila 3V3-08 je 11 mm |
|
Dokazni pritisk |
1,5 MPa (215 psi) |
|
Delovna temperatura (℃) |
-20 ~ 70 |
|
Material telesa |
Aluminijeva zlitina |
|
Standardna napetost |
AC220V AC110 AC24V DC24V DC12V |
|
Razpon napetosti |
AC: ± 15% DC: ± 10% |
|
Poraba energije |
AC: 10VA DC: 6,5 W |
|
Zaščitni razred |
IP65 (DIN40050) |
|
Stopnja izolacije |
B stopnja |
|
Vrsta povezovanja |
Vrsta vtiča DIN/Vrsta napeljave |
|
Najmanjši čas vzbujanja |
0,05 sek |
|
Postavka |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Delovni medij |
zrak |
Zrak, voda, olje |
zrak |
zrak |
|
Začetno stanje: |
NC |
NC/NO |
NE/NC |
NE/NC |
|
Vrsta sprožitve |
Neposredno igranje |
Neposredno igranje |
Neposredno igranje |
Neposredno igranje |
|
Velikost vrat |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Položaj in način |
3 Položaj vrat 2 |
2 Položaj vrat 2 |
3 Položaj vrat 2 |
3 Položaj vrat 2 |
|
Mazanje |
Ni zahtevano |
Ni zahtevano |
Ni zahtevano |
Ni zahtevano |
|
Delovni tlak |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Dokazni pritisk |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Velikost odprtine |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (velik pretok zraka) |
V: Kakšna je glavna razlika med elektromagnetnim ventilom 3V2 in 3V3?
A: 3V2: srednji pretok, primeren za majhen pnevmatski krmilni sistem
3V3: visok pretok, primeren za več jeklenk ali aplikacije z visokim pretokom.
Razlika v strukturi: 3V3 ima večje ohišje in lahko prenese višji tlak in pretok.
V: Kakšna je velikost odprtine elektromagnetnega ventila 3V3?
A: Velikost odprtine ventila 3V3-08 je 11 mm
V: Katere izdelke lahko nadomesti OLK 3V3?
O: OLK 3V3 lahko nadomesti elektromagnetne ventile serije AIRTAC 3V3 z enako funkcijo in podobnimi specifikacijami.
