3V 4V razdelilni ventil

Ne glede na to, ali gre za 3V ali 4V pnevmatski magnetni ventil, lahko poleg vrste enojnega ventila sestavimo tudi veliko magnetnih ventilov. Temu pravimo 3V 4V razdelilni ventil ali magnetni ventil.

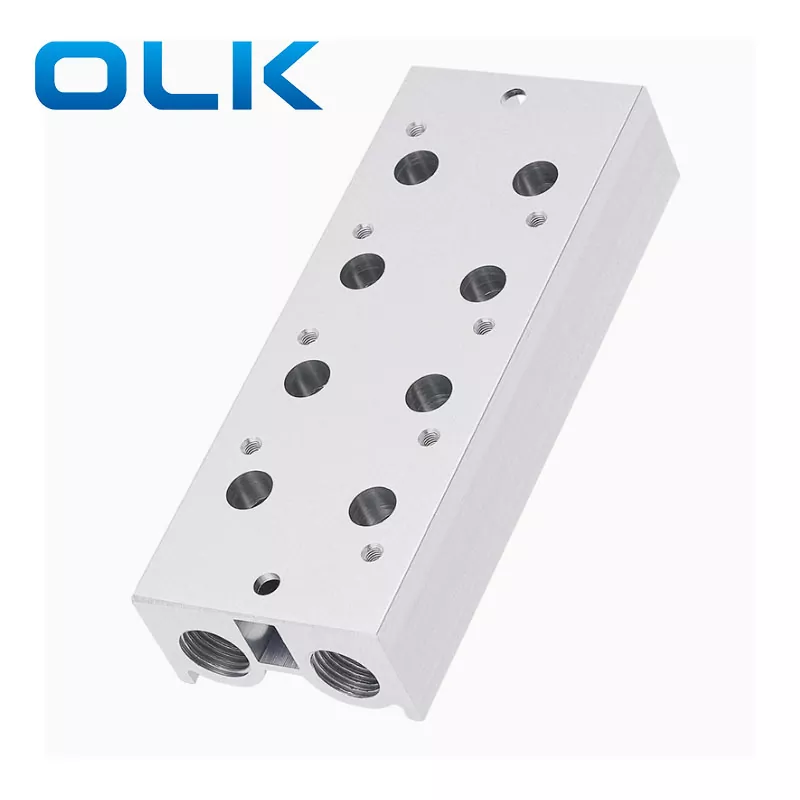

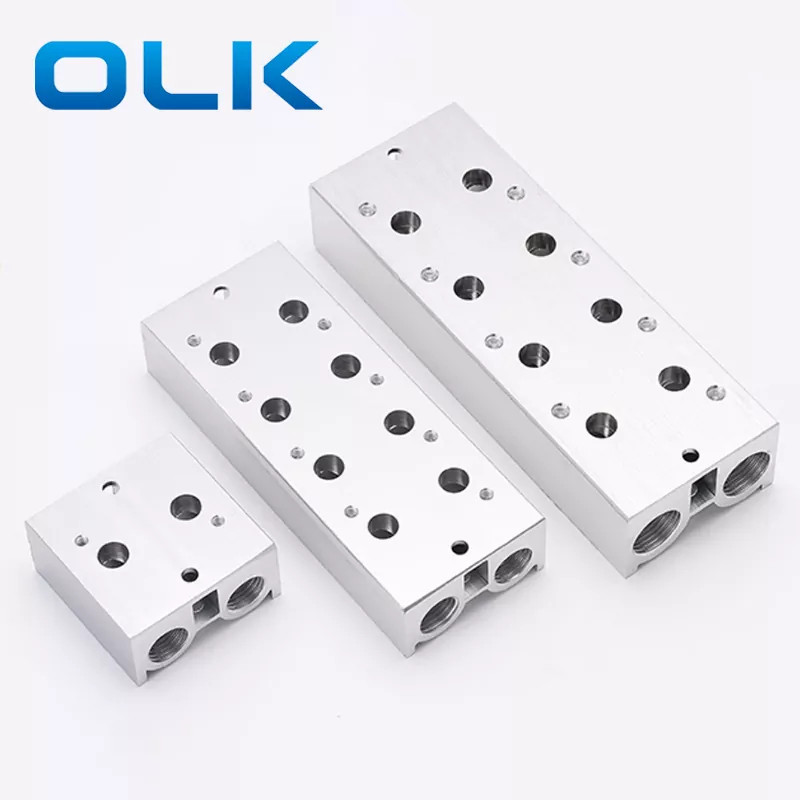

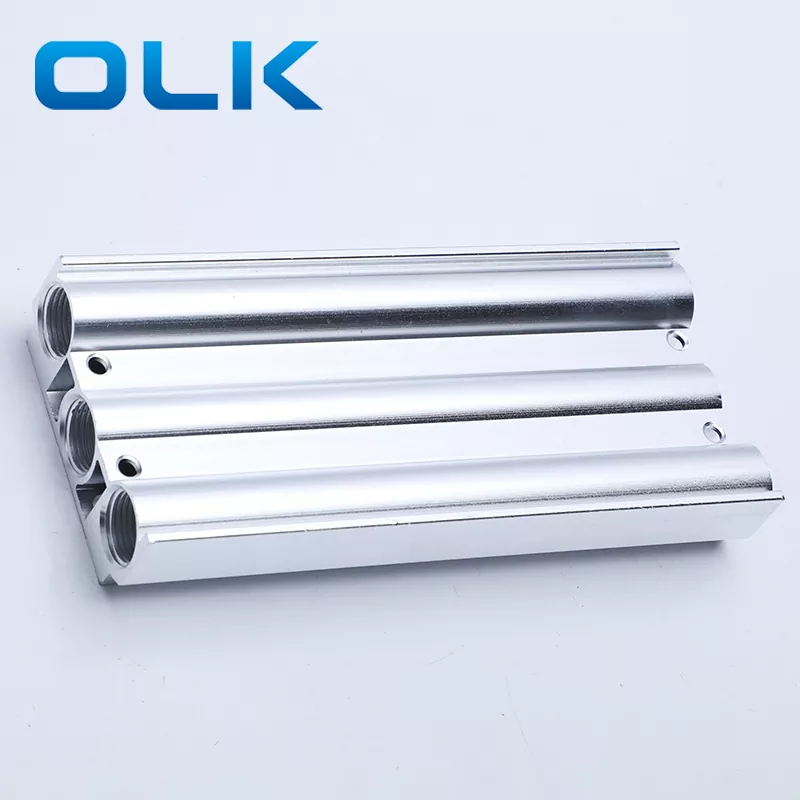

3V 4V razdelilni ventil je plošča z mnogimi zračnimi potmi. Ima kompaktno zasnovo. Osnovni vodnik magnetne ventila lahko na en razdelilnik namesti 2 do 20 pnevmatskih magnetnih ventilov. Toda števila položajev na razdelilniku ni mogoče spremeniti.

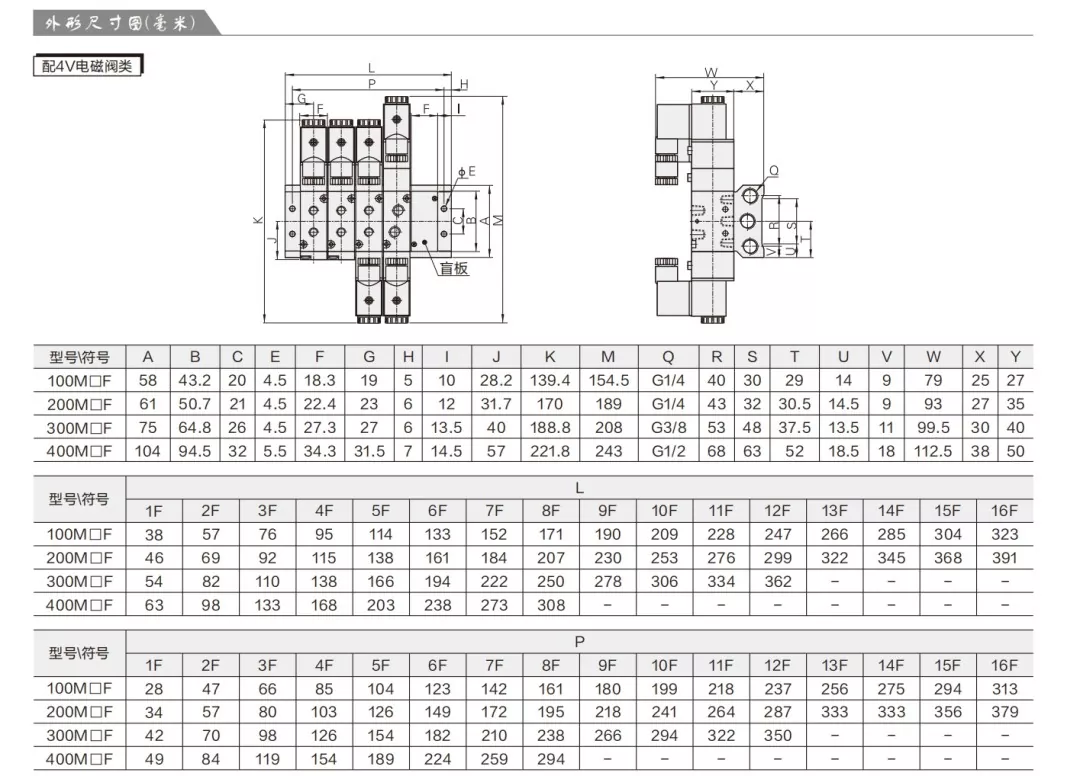

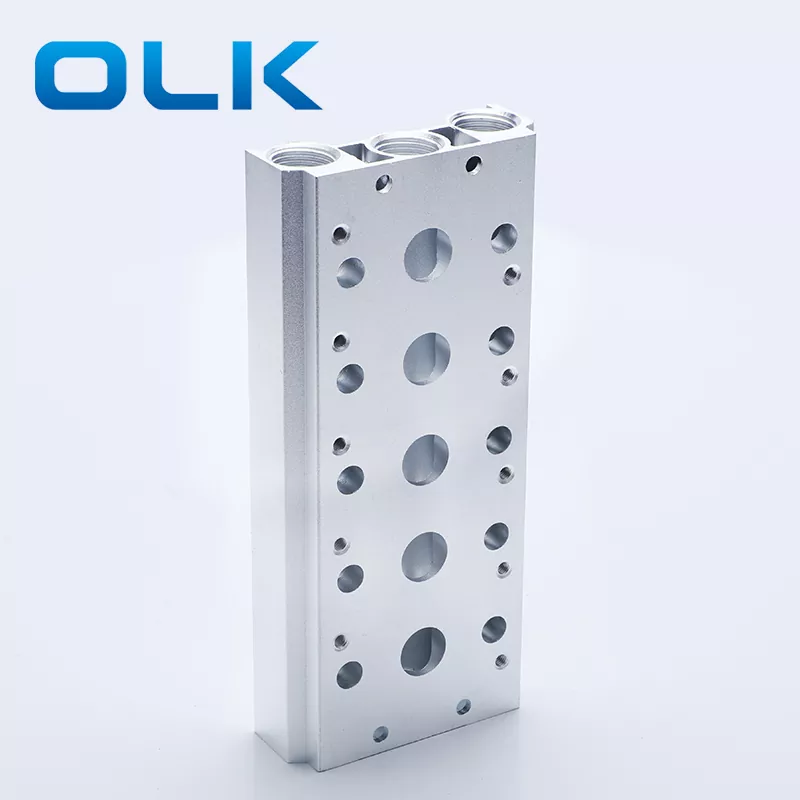

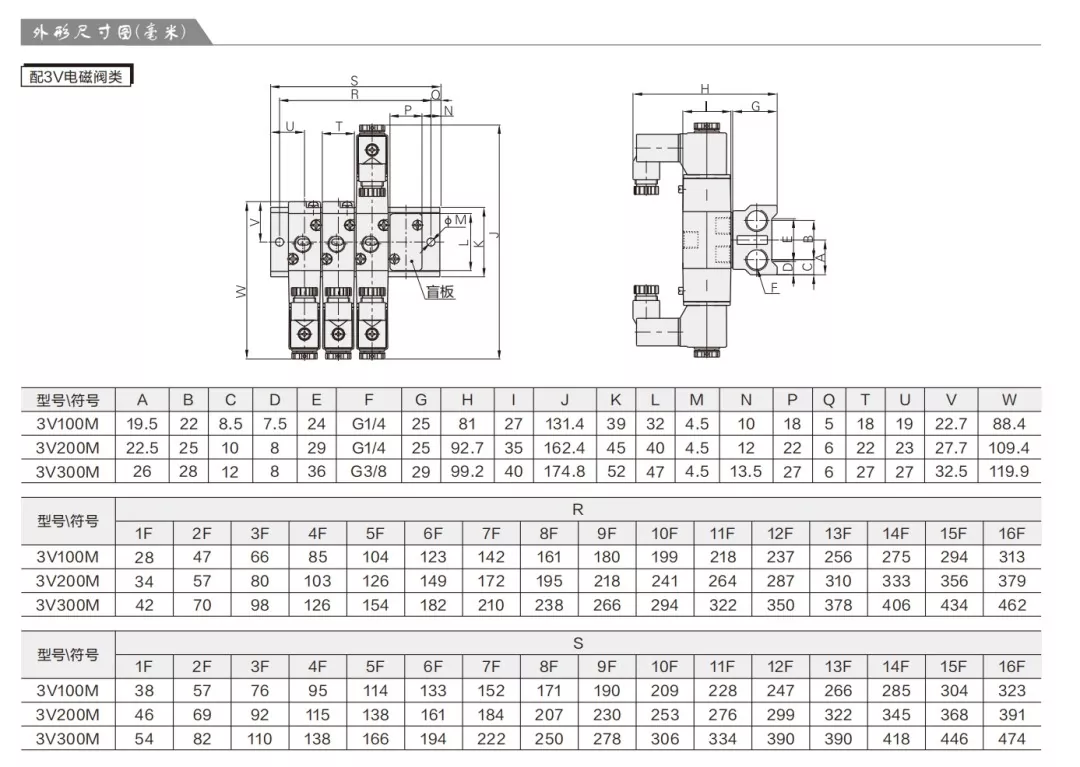

Vsi pnevmatski magnetni ventili na razdelilniku imajo enaka vrata za oskrbo z zrakom (P) in izpušna vrata (R vrata). Za 3V razdelilni ventil je na levi strani en dovod zraka in en zračni izhod. Na desni strani sta nameščeni dva čepa. Za 4V razdelilni ventil je na sredini en zračni dovod in dve zračni vtičnici na obeh straneh (na levi strani). Na desni strani so nameščeni trije čepi.

Na izpušna vrata lahko namestimo dušilec ali čep. Pri uporabi dušilca ​​zvoka moramo poskrbeti, da majhne luknje niso blokirane.

3V/4V ​​Značilnosti izdelka za malenoidni ventil:

1. V skupino ventilov lahko integrira enotno serijo usmerjenih krmilnih ventilov, s čimer prihrani prostor in stroške.

2. Ima enoten vnos, izpuh in ožičenje, kar olajša iskanje napak.

3. V kombinaciji je prilagodljiv in ima močno razširljivost, kar omogoča poljubno kombinacijo ali širitev števila priključenih usmerjenih krmilnih ventilov

Pozornost:

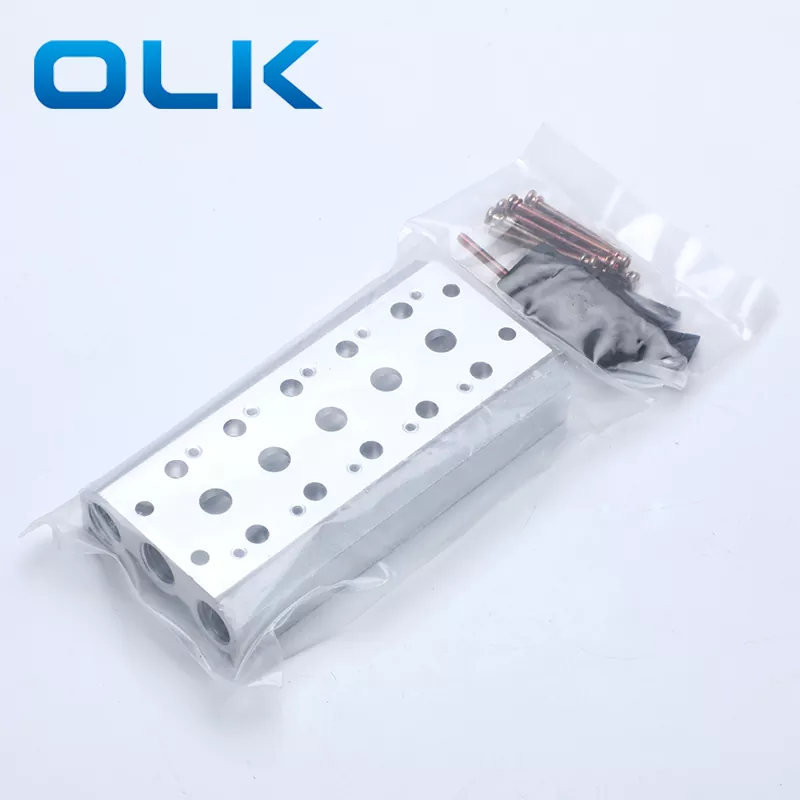

1.3V-manifold magnetni ventil kompleti vsebuje razdelilnik, tesnilo in vijak;

2.3V kompleti za prazne plošče iz razdelilnika magnetne ventila vsebujejo prazno ploščo in vijak.

3. Ko namestite tesnilo med pnevmatskim magnetnim ventilom in ploščo ventila, je treba štrleči del namestiti navzdol, da se prepreči uhajanje zraka.

Pogosta vprašanja:

1.Kaj je funkcija praznih plošč v skupinah magnetnih ventilov?

Tesnilni neizkoriščeni položaji: Prazna plošča se uporablja za prekrivanje rezerviranih položajev v razdelilniku ventila, kjer trenutno ni nameščen magnetni ventil, ki preprečuje uhajanje zraka in vdor prahu ali naplavin. Zagotavlja splošno sposobnost sklopa ventila. Prazna plošča omogoča enostavno prihodnjo širitev ali rekonfiguracijo, ne da bi morali nadomestiti celoten razdelilnik, zmanjšajo stroške vzdrževanja. V določenih primerih se lahko prazna plošča uporabi tudi za izolacijo določenih kanalov za varnost ali kadar se del sistema začasno ne uporablja.

2. Kakšne vrste cevovodov 3V 4V razdelilnega ventila

En sam pnevmatski ventil ali osnovni vodnik magnetne ventila sta dve vrsti cevovodov z zunanjimi cevmi: neposredni cevovodi in osnovni cevovodi.
