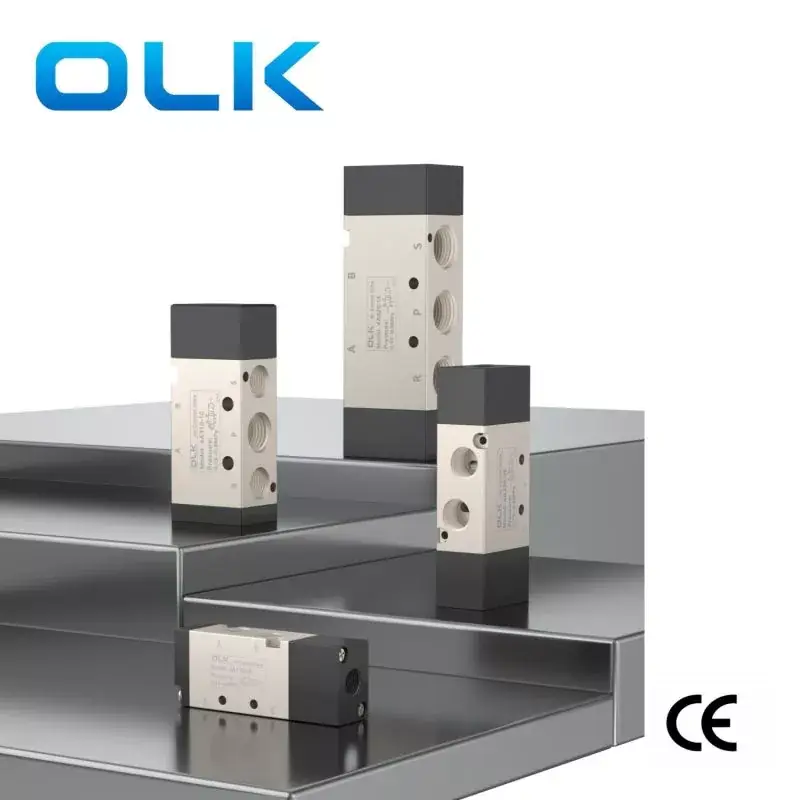

5-potni zračni regulacijski ventil Ouleikai (OLK) serije 4A omogoča nadzor in preklapljanje različnih tekočin in lahko krmili dvodelujoče cilindre. Serija 4A je krmiljena z zrakom, kar zagotavlja hitro odzivnost in natančno delovanje, ki zagotavlja stabilnost in natančnost nadzora plina. Strogo je prepovedano uporabljati ta izdelek pod pogoji, ki presegajo določen obseg, da ne bi vplivali na življenjsko dobo in varnost izdelka.
SIMBOL:
Koda za naročanje
4A
1
10
06
MODEL
KODA
VRSTA VENTILA
VELIKOST PRISTANIŠČ
4A:2 položaj 5 potni ventil/3 položaj 5 potni ventil
1:100 serije
10:Enojni solenoid 5/2 smeri
M5:M5X0,8
2:200 serije
20: Dvojni elektromagnetni ventil 5/2
06:G1/8
3:300 serije
30C: Dvojni elektromagnetni ventil 5/3 potni zaprt sredinski
08:G1/4
4:400 serije
30E: Dvojni elektromagnetni ventil 5/3 potni izpušni center
10:G3/8
30P: Dvojni elektromagnetni ventil 5/3 potni center tlaka
15:G1/2

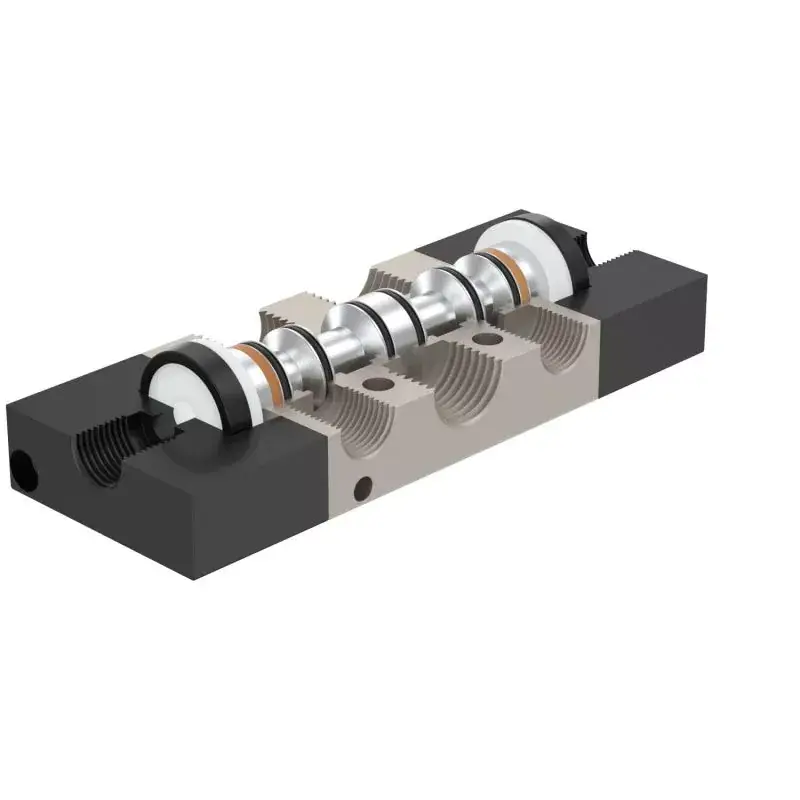

1. Struktura bata, odlično tesnjenje, odzivna reakcija;
2. Tripozicijski elektromagnetni ventili ponujajo tri osrednje funkcije, med katerimi lahko izbirate;
3. Dvoglavi dvopozicijski pnevmatski ventili imajo funkcijo spomina;
4. notranja luknja je obdelana s posebno tehniko, kar ima za posledico nizko odpornost proti trenju, nizek zagonski tlak in dolgo življenjsko dobo;
5. Ni potrebe po mazanju z oljem;
6. Lahko se integrira s podnožjem za oblikovanje skupine ventilov, kar prihrani prostor za namestitev.
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Akcija |
zunanji nadzor zraka |
|
mazalni |
nepotrebno |
|
Razpon delovnega tlaka MPa(psi) |
0,15~0,8(21~114) |
|
Zagotovljena odpornost na pritisk |
1,5 MPa (215 psi) |
|
Delovna temperatura °C |
-20~70 |
|
Material telesa |
aluminijeve zlitine |
|
model |
Premer vrat |
število položajev |
najvišjo delovno frekvenco |
Efektivna površina prečnega prereza mm² (vrednost CV) |
|
4A110-M5 |
M5 |
2 položaj 5 način |
5-krat/sekundo |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 položaj 5 način |
5-krat/sekundo |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Tri položaje pet način |
3-krat/sekundo |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Tri položaje pet način |
3-krat/sekundo |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Tri položaje pet način |
3-krat/sekundo |
5,0 (0,28) |
|

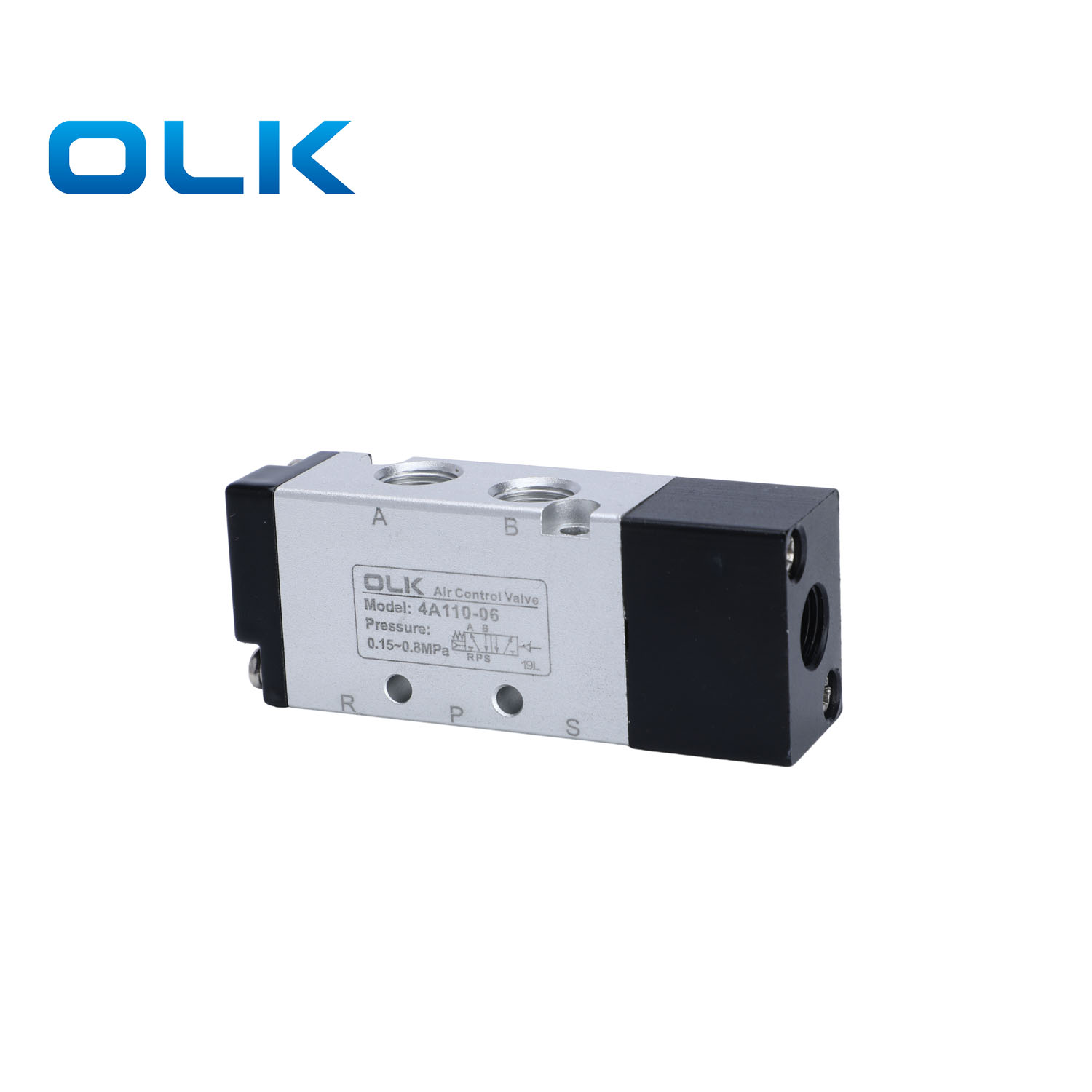

4A110-06 |
G1/8 |
2 položaj 5 način |
5-krat/sekundo |
12,0 (0,67) |
|

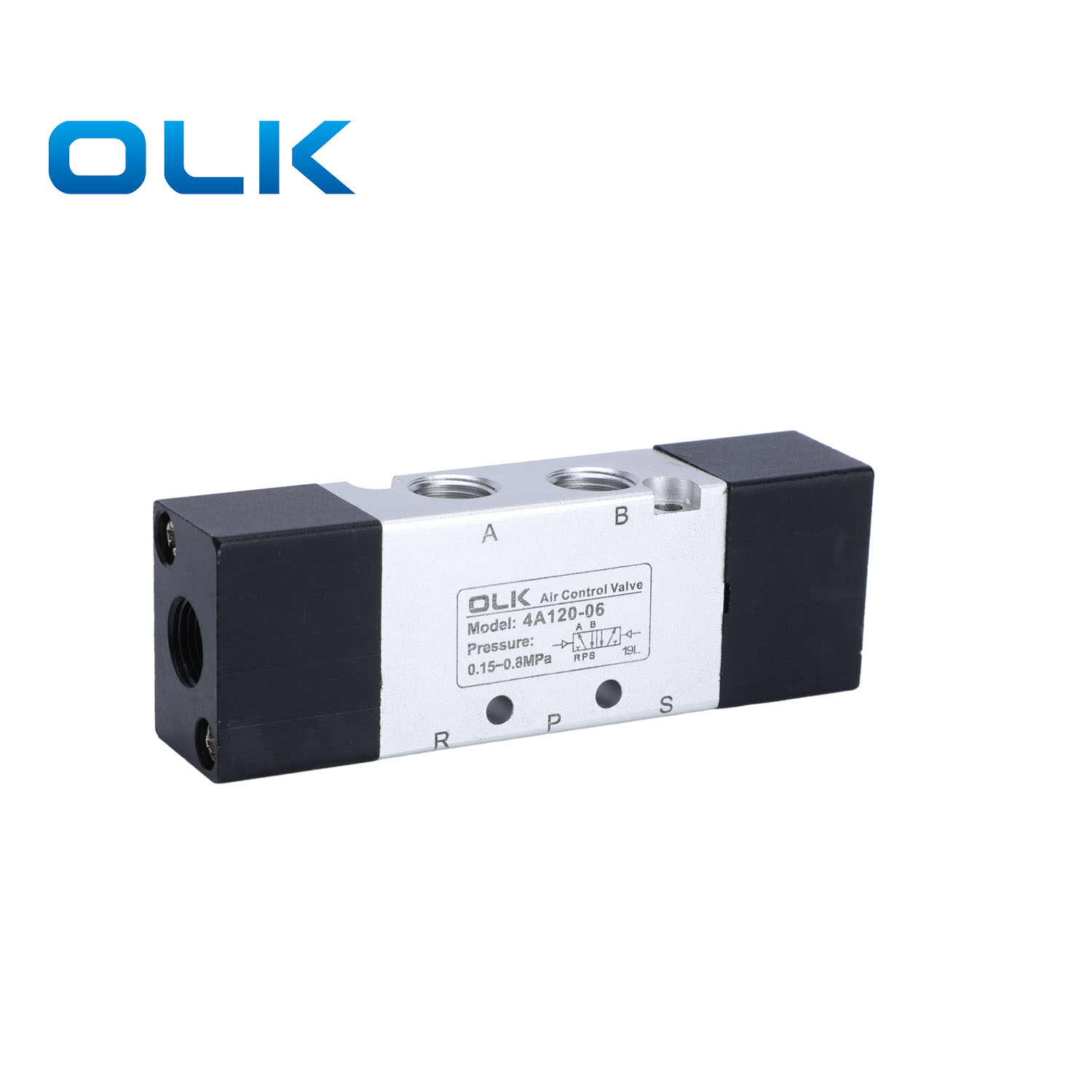

4A120-06 |
G1/8 |
2 položaj 5 način |
5-krat/sekundo |
12,0 (0,67) |
|

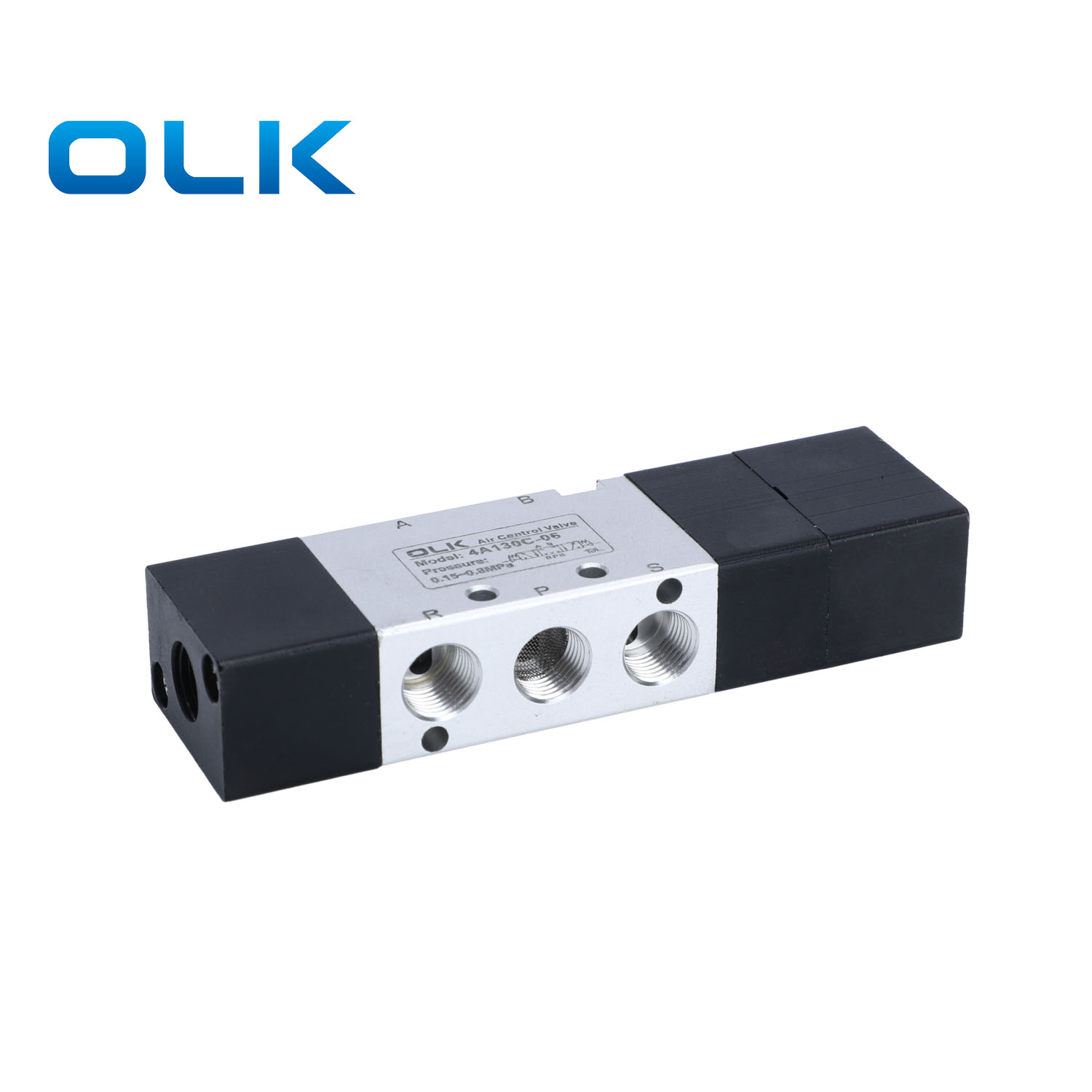

4A130C-06 |
G1/8 |
Tri položaje pet način |
3-krat/sekundo |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Tri položaje pet način |
3-krat/sekundo |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Tri položaje pet način |
3-krat/sekundo |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 položaj 5 način |
5-krat/sekundo |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 položaj 5 način |
5-krat/sekundo |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Tri položaje pet način |
3-krat/sekundo |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Tri položaje pet način |
3-krat/sekundo |
12,0 (0,67) |
|
4A230P-06 |
G1/8 |
Tri položaje pet način |
3-krat/sekundo |
12,0 (0,67) |
|

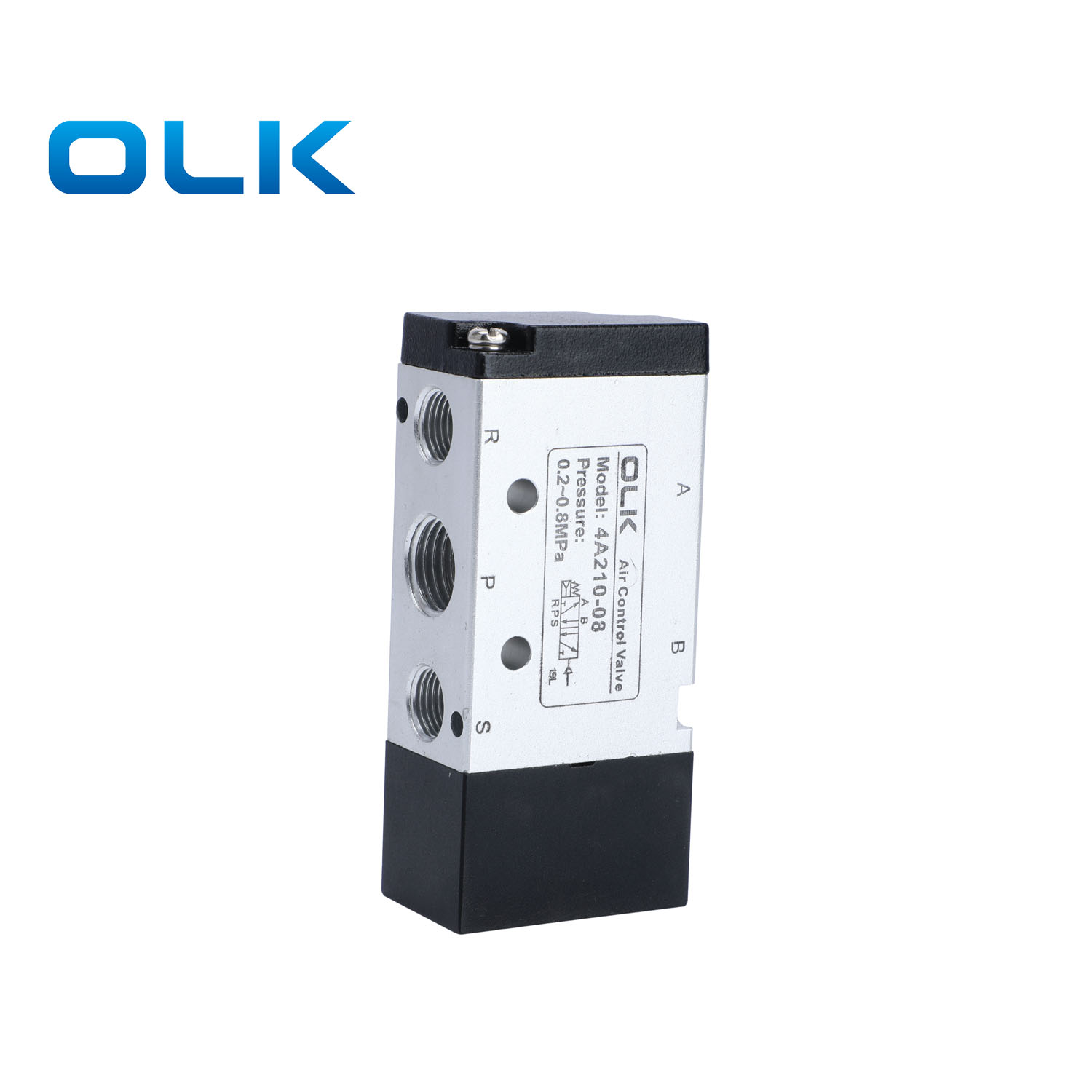

4A210-08 |
Vhod=Izhod=G1/4 Izpuh=PT1/8 |
2 položaj 5 način |
5-krat/sekundo |
16,0 (0,89) |
|

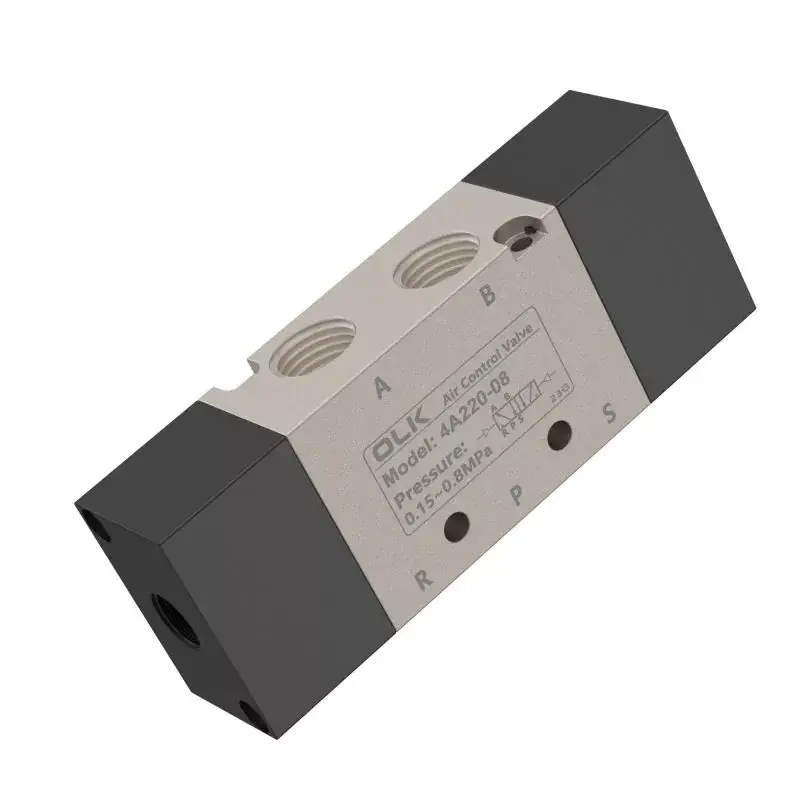

4A220-08 |
Vhod=Izhod=G1/4 Izpuh=PT1/8 |
2 položaj 5 način |
5-krat/sekundo |
16,0 (0,89) |
|
4A230C-08 |
Vhod=Izhod=G1/4 Izpuh=PT1/8 |
Tri položaje pet način |
3-krat/sekundo |
12,0 (0,67) |
|
4A230E-08 |
Vhod=Izhod=G1/4 Izpuh=PT1/8 |
Tri položaje pet način |
3-krat/sekundo |
12,0 (0,67) |
|
4A230P-08 |
Vhod=Izhod=G1/4 Izpuh=PT1/8 |
Tri položaje pet način |
3-krat/sekundo |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 položaj 5 način |
4-krat/sekundo |
25,0 (1,40) |
|
4A320-08 |
G1/4 |
2 položaj 5 način |
4-krat/sekundo |
25,0 (1,40) |
|
4A330C-08 |
G1/4 |
Tri položaje pet način |
3-krat/sekundo |
18,0 (1,00) |
|
4A330E-08 |
G1/4 |
Tri položaje pet način |
3-krat/sekundo |
18,0 (1,00) |
|
4A330P-08 |
G1/4 |
Tri položaje pet način |
3-krat/sekundo |
18,0 (1,00) |
|
4A310-10 |
Vhod=Izhod=G3/8 Izpuh=PT1/4 |
2 položaj 5 način |
4-krat/sekundo |
30,0 (1,67) |
|
4A320-10 |
Vhod=Izhod=G3/8 Izpuh=PT1/4 |
2 položaj 5 način |
4-krat/sekundo |
30,0 (1,67) |
|
4A330C-10 |
Vhod=Izhod=G3/8 Izpuh=PT1/4 |
Tri položaje pet način |
3-krat/sekundo |
18,0 (1,00) |
|
4A330E-10 |
Vhod=Izhod=G3/8 Izpuh=PT1/4 |
Tri položaje pet način |
3-krat/sekundo |
18,0 (1,00) |
|
4A330P-10 |
Vhod=Izhod=G3/8 Izpuh=PT1/4 |
Tri položaje pet način |
3-krat/sekundo |
18,0 (1,00) |
|
4A410-15 |
G1/2 |
2 položaj 5 način |
3-krat/sekundo |
50,0 (2,79) |
|
4A420-15 |
G1/2 |
2 položaj 5 način |
3-krat/sekundo |
50,0 (2,79) |
|
4A430C-15 |
G1/2 |
Tri položaje pet način |
3-krat/sekundo |
30,0 (1,67) |
|
4A430E-15 |
G1/2 |
Tri položaje pet način |
3-krat/sekundo |
30,0 (1,67) |
|
4A430P-15 |
G1/2 |
Tri položaje pet način |
3-krat/sekundo |
30,0 (1,67) |
