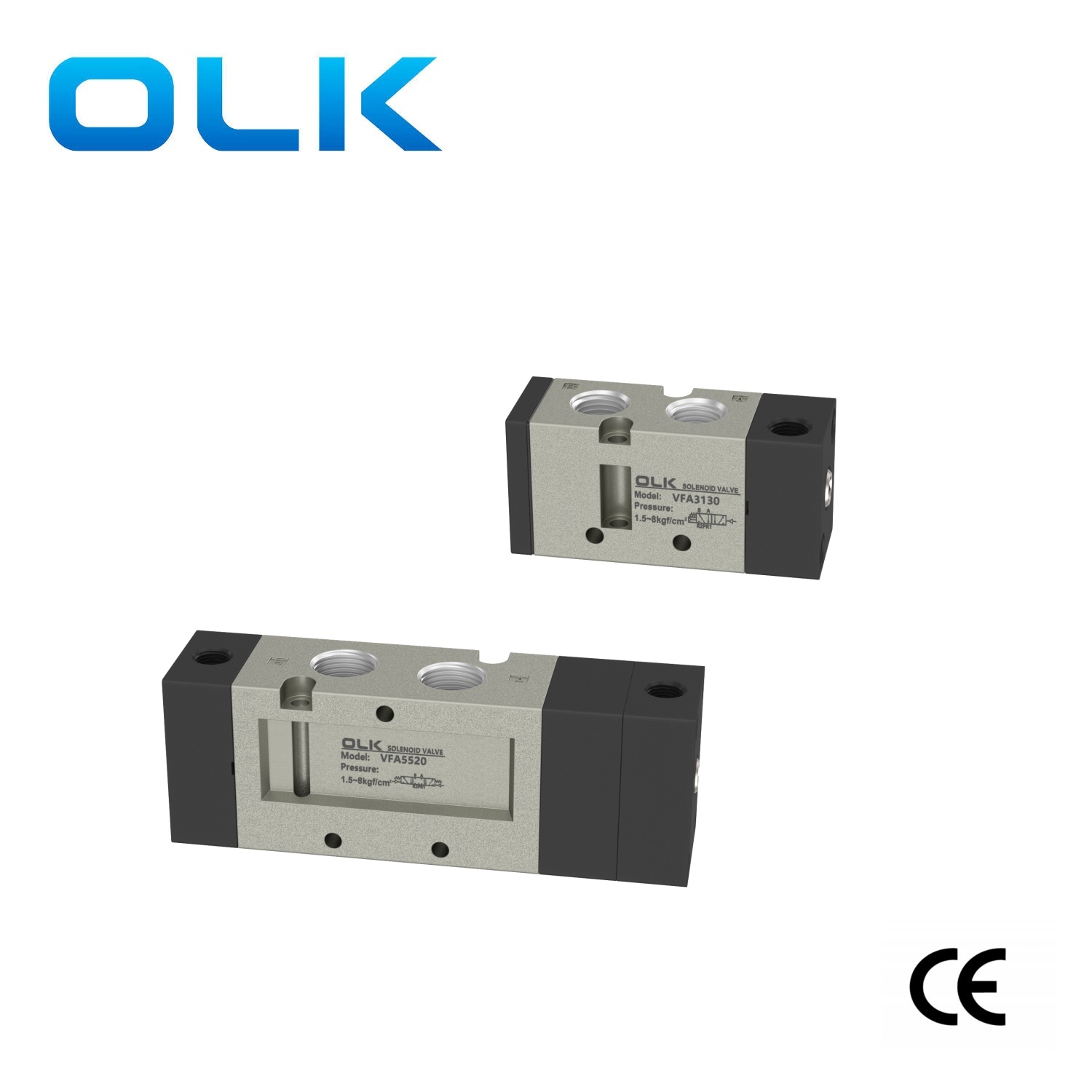

Ouleikai (OLK) Pnevmatski krmilni povratni ventili serije VFA ponujajo tri možnosti zračne poti: dvosmerni s tremi vrati, dvosmerni s petimi vrati in tripotni s petimi vrati. Jedro ventila preklaplja s pnevmatskim pritiskom, da spremeni smer pretoka zraka. Ta pnevmatski tlak je znan kot krmilni tlak ali krmilni tlak, ki se zagotavlja od zunaj. Vmesniški navoji ohišja ventila za regulacijo zraka VFA so brez robov, notranjost ohišja ventila pa je gladka. Uporablja 40-mikronsko filtrirno sito za učinkovito filtracijo nečistoč, s čimer podaljša življenjsko dobo tesnilnega obroča.
Pnevmatski regulacijski ventil VFA se pogosto uporablja v različnih industrijskih sektorjih, kot so petrokemična industrija, proizvodnja električne energije, farmacevtski izdelki itd., za nadzor smeri in pretoka plina. Poleg tega se lahko uporablja tudi v sistemih industrijske avtomatizacije za naloge, kot so nadzor cevovoda za tekočino, nadzor plinovoda in avtomatiziran nadzor proizvodne linije.
SIMBOL:
Koda za naročanje
VF3
130
4
G
B
02
SERIJA
TULJAVA IN POLOŽAJ
NAPETOST
VRSTA LINIJE
PRIROČNIK
PORT SIZE
130:5/2 potni enojni elektromagnetni ventil
3:110VAC
G:VRSTA LINE
02:PT1/4
230:5/2 potni dvojni elektromagnetni ventil
4:220VAC
D: OD
330:5/2 potni dvojni elektromagnetni ventil zaprt sredinski
5:24 VDC
DZ:DIN Z LUČJO
430:230:5/2 izpušni center z dvojnim elektromagnetnim ventilom
6:12 VDC
530:230:5/2 središče tlaka dvojnega elektromagnetnega ventila
|
delovni medij |
Zrak (filtriran skozi filter nad 40 μm) |
|
Akcija |
zunanji nadzor zraka |
|
mazalni |
nepotrebno |
|
Razpon delovnega tlaka MPa(psi) |
0,15~0,9 |
|
model |
Premer vrat |
število položajev |
Efektivna površina prečnega prereza mm² (vrednost CV) |
|
VFA3130-02 |
Vhod=Izhod=PT1/4 Izpuh=PT1/8 |
2 položaj 5 način |
18(1) |
|
VFA3230-02 |
Vhod=Izhod=PT1/4 Izpuh=PT1/8 |
2 položaj 5 način |
18(1) |
|
VFA3330-02 |
Vhod=Izhod=PT1/4 Izpuh=PT1/8 |
Tri položaje pet način |
18(1) |
|
VFA3430-02 |
Vhod=Izhod=PT1/4 Izpuh=PT1/8 |
Tri položaje pet način |
18(1) |
|
VFA3530-02 |
Vhod=Izhod=PT1/4 Izpuh=PT1/8 |
Tri položaje pet način |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 položaj 5 način |
45 (2,5) |
|
VFA5220-03 |
PT3/8 |
2 položaj 5 način |
45 (2,5) |
|
VFA5320-03 |
PT3/8 |
Tri položaje pet način |
45 (2,5) |
|
VFA5420-03 |
PT3/8 |
Tri položaje pet način |
45 (2,5) |
|
VFA5520-03 |
PT3/8 |
Tri položaje pet način |
45 (2,5) |
