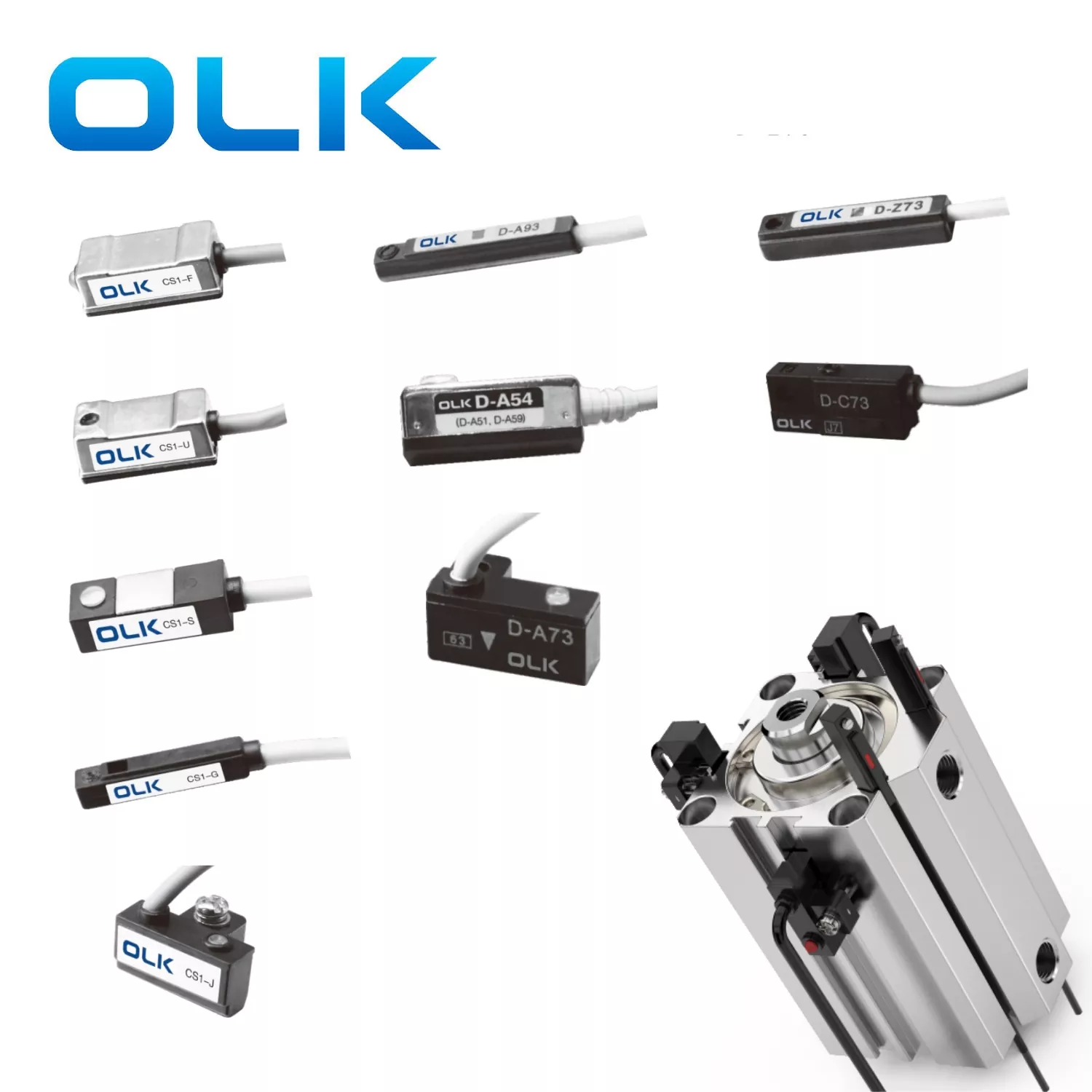

Magnetno stikalo valja

OLK Pneumatic je eden izmed profesionalnih proizvajalcev in dobaviteljev magnetnih stikal na Kitajskem. Naši izdelki imajo na zalogi tovarniške, dobrodošli v veleprodajnem magnetnem stikalu cilindrov.

Pošlji povpraševanje

Opis izdelka

Magnetno stikalo cilindra se uporablja za zaznavanje položaja poteza zračnega valja, na obeh koncih hodne kap ni treba krmilne ventile ali stikala za montažo in njihove pritrdilne nosilce in brez potrebe po trku na koncu batne palice, kar omogoča enostavno uporabo in kompaktno v strukturi. Visoka zanesljivost, dolga življenjska doba, nizki stroški in odzivni čas kratkega stikala, zato se pogosto uporablja.

OLK predlaga, da je pri uporabi pomembno, da magnetno stikalo valja ne smete namestiti v bližini naprav z močnimi magnetnimi polji. Ko se dva pnevmatska jeklenka, opremljena z magnetnimi stikali, vzporedno premikata, da se preprečijo magnetne motnje, mora biti razdalja večja od 40 mm. Redno je treba preveriti, ali je položaj magnetnega stikala odmik.

Značilnosti stikala z magnetno indukcijo

· Inteligentno zaznavanje

· Magnetna stabilnost, občutljiva indukcija

· Enostavno namestitev, lahko namestite na katerem koli položaju vzdolž poteza valja

Model	CS1-F	CS1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Ustrezni cilindri	Sc/mal/ma	Sc/mal/ma	SDA/TDA/TN	Zlo/moj	SDA (žleb)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Način namestitve	Kravate palice/obročni pasovi	Kravate palice/obročni pasovi	Sled	Preklican	Sled	Sled	Sled	Sled	Sled
Fotografija
Diagram uporabe cilindra
Dimenzijski diagram oris
Tip stikala	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt	Spst običajno odprt
Vrsta zaznavanja	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom	Trstični stikalo s stikom
Delovna napetost	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Max preklopni tok	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)	100mA (max)
Največja kontaktna zmogljivost	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)	10W (max)
Notranja poraba energije	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega
Padec napetosti	Max 2,5V @ 10mA DC	Max 2,5V @ 100mA DC	Max 2,5V @ 100mA DC	Max 2,5V @ 10mA DC	Max 2,5V @ 10mA DC	Max 2,5V @ 40MA DC	Max 2,5V @ 10mA DC	Max 2,5V @ 40MA DC	Max 2,5V @ 40MA DC
Puščanje toka						Max 10W		Max 10W	Max 10W
Indikator luč	Rdeča LED	Rdeča LED	Rdeča LED	Rdeča LED	Rdeča LED	Rdeča LED	Rdeča LED	Rdeča LED	Rdeča LED
Kabel	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje	2.8φ, 2C, sivi oljni PVC, odporen na olje
Občutljivost					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Največja frekvenca preklopa	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Delovna temperatura	–	–	–	–	–	–	–	–	–
Odpornost za udarce	30G	30G	30G	30G	30G	30G	30G	30G	30G
Upornost vibracij	–	–	–	–	–	–	–	–	–
Zaščitna ocena	–	–	–	–	–	–	–	–	–
Zaščitni vezje	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega	Nobenega

Dodatki za magnetna stikala

Model	Su-10	Su-12	Su-15	Su-16	Su-18	TCS1-F
Ustrezni cilindri	Su32	SU32/40/50	To	SU80/100/12		Oklepaj
Način namestitve	Sled	Sled	Sled	Sled	Sled	Vijak
Enota	PCS	PCS	PCS	PCS	PCS	PCS

Dodatki za magnetna stikala-Zip vezi iz nerjavečega jekla

Model	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	MAL-40
Enota	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS

Način namestitve magnetnega stikala zračnega valja:

1: pritrdite z zadrgami iz nerjavečega jekla

2: pritrjeno na vlečni palici

3: Namestite neposredno iz namestitvene reže

4: Namestitev železnice

Previdnostni ukrepi za magnetna stikala

· Nemajte 2-žična stikala s kratkim stikom.

2-žilna magnetna stikala imajo zelo nizko odpornost. Če jih neposredno povežete z napajanjem, lahko povzroči kratek stik in zažge stikalo.

· Preverite polarnost ožičenja.

2-žilna stikala morajo biti povezana s pravilno polarnostjo. Obrnjeno ožičenje lahko povzroči, da se signalna luč ne vklopi.

3-žilna stikala morajo biti tudi pravilno ožičena ali pa so poškodovana.

· Ne povežite neposredno z velikimi induktivnimi obremenitvami.

Velike obremenitve, kot so motorji ali veliki magnetni ventili, lahko povzročijo prenapetostni tok in uničijo stikalo. Prepričajte se, da sta napetost in tok stabilna in čista.

· Izogibajte se močnim magnetnim poljem in kovinskim čipsom.

Te lahko zmanjšajo občutljivost in povzročijo lažne signale ali okvaro. Za močna magnetna okolja uporabite posebna magnetna stikala, zasnovana za to uporabo.

· Ne uporabljajte v težkih okoljih.

Glava senzorja je narejena iz smole. Izogibajte se vodi, kemikalijam ali morske vode, kar lahko povzroči, da se razpoka ali nabrekne.

· Ročaj previdno.

Magnetna stikala so krhko. Izogibajte se udarcem, vlečenju ali grobim ravnanju med shranjevanjem, prevozom in namestitvijo.

· Tok puščanja v 2-žilnih elektronskih stikalih.

Ta stikala imajo majhen tok puščanja. Prepričajte se, da je začetni tok obremenitve višji od toka puščanja, da se izognete napačnim signalom. 3-žilna stikala imajo manjše puščanje ali uporabljajo mehanska stikala brez puščanja.

· Za druge posebne pogoje se pred uporabo posvetujte.

Obrnite se na ekipo OLK, da se izognete škodi ali izgubi zaradi nepravilne uporabe.

Pogosta vprašanja:

Kako se uporablja magnetno stikalo?

Magnetna stikala se lahko uporabijo skupaj s PLC, releji in drugimi krmilniki za prenos signalov.

Kakšni so previdnostni ukrepi za magnetna stikala?

Pri uporabi magnetnih stikal ne uporabljajte napajanja neposredno.

Kaj je brezkontaktno magnetno stikalo?

Nezasebno magnetno stikalo deluje drugače od vrste stika. Uporablja elektronske komponente za zaznavanje magnetov, namesto mehanskih delov, kot so trstična stikala. Zato se imenuje tudi trdno stanje ali elektronsko magnetno stikalo. Ima boljšo odpornost proti šokom in vibracijam, njegova življenjska doba pa je skoraj trajna.

Primerjava dveh metod zaznavanja položaja za jeklenke
Način odkrivanja		značilno

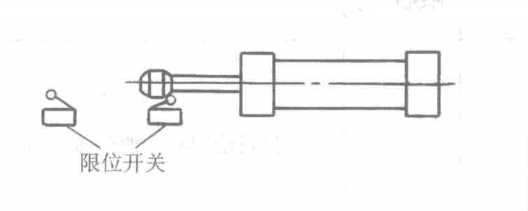

Mejno stikalo: Omejitev stikala so nameščena z trčnimi bloki pred batno palico. V vrsti mejnega stikala so na batno palico nameščeni trčni bloki, na obeh koncih gibanja gibanja bata palice pa so nameščena omejitvena stikala (na primer potovalna stikala in mehanski nadzorni ventili), da bi zaznali gibanje bata. To je stikalo za stik.		1) Delovna obremenitev oblikovanja, namestitve, odpravljanja napak in vzdrževanja je velika. 2) Namestitveni prostor je velik 3) Stroški so visoki. 4) Če se nepravilno uporablja, je življenjska doba kratka. 5) Na magnetna polja ne vplivajo

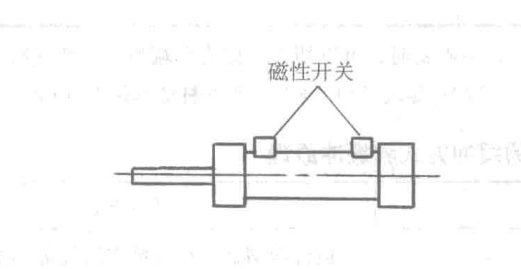

Magnetno stikalo: Vrsta magnetnega stikala je, da namestite dve magnetni stikali neposredno na različnih položajih na telesu valja, da zaznamo gibanje gibanja zračnega valja. To je stikalo za neprekinjeno.		1) Odlično prihranek oblikovanja in časa namestitve, enostaven za odpravljanje napak 2) Majhen namestitveni prostor 3) Stroški so močno znižani, z manj prilogami. 4) Ima visoko zanesljivost, dolgo življenjsko dobo in dobro ponovljivost delovnih položajev. Ni problema mehanskih udarnih poškodb in ima močne zmogljivosti za odpornost na prah, vodo in olje. 5) Električni pnevmatski sklep je enostavno doseči 6) Proti magnetne ukrepe je treba sprejeti v močnih magnetnih poljih
