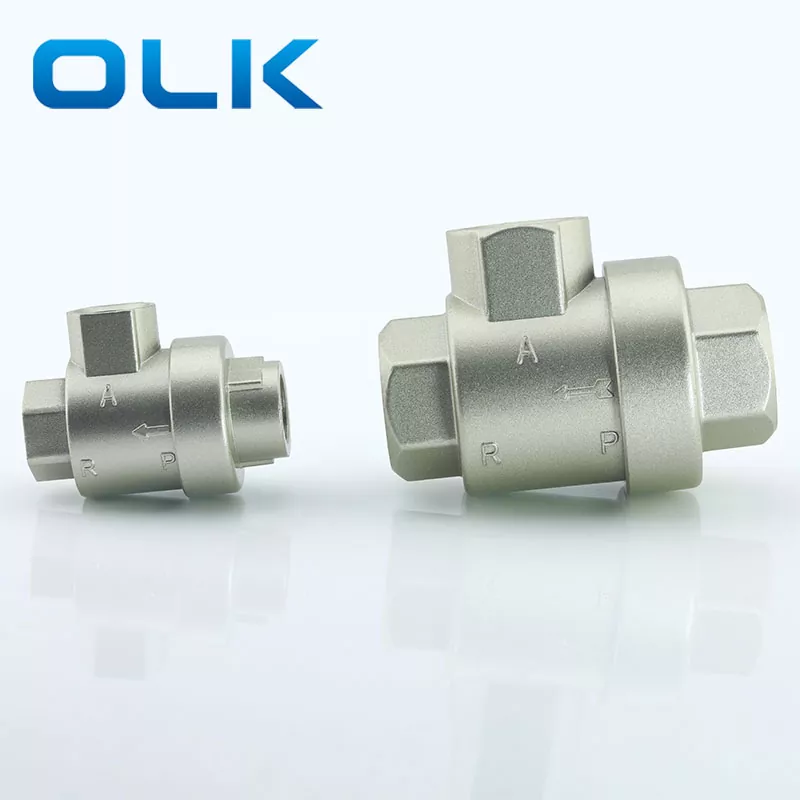

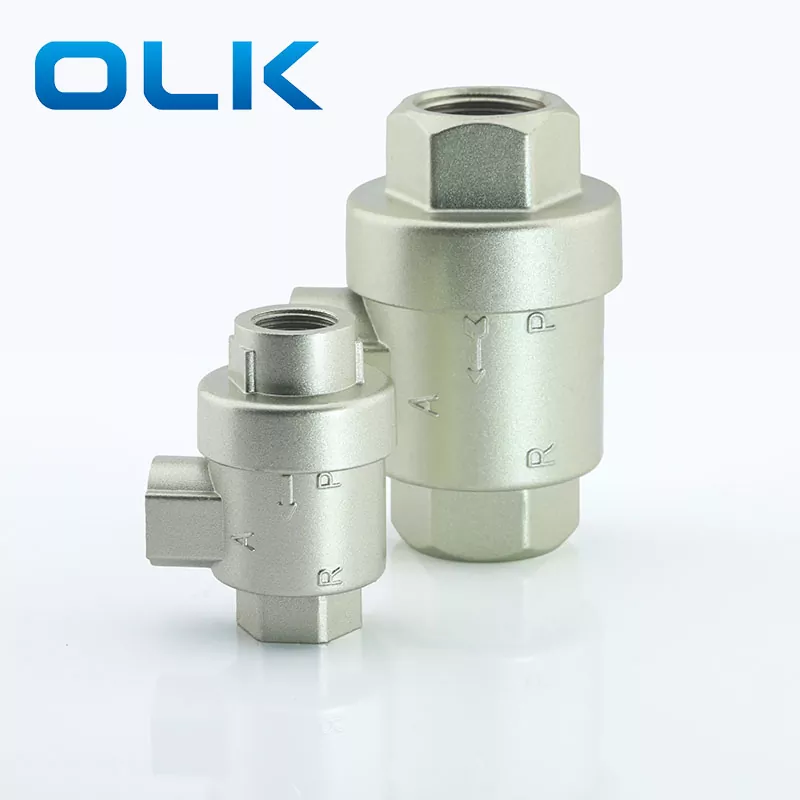

XQ Hitri izpušni ventil

OLK XQ Hitri izpušni ventil je ventil, ki samodejno izčrpa plin pod pritiskom iz vtičnice, ko vhodni tlak pade na določeno vrednost. Kadar je na dovodu zračni tlak, se odprto jedro ventila (enosmerni obroč ali diafragma) odpre, zapre izpušno odprtino in oddaja iz vtičnice. Ko se dovod izprazni, tlak odtoka potisne jedro ventila, da zapre v dovod, odtočni plin pa hitro izčrpa skozi izpušno odprtino. XQ Hitri izpušni ventil ponuja pet možnosti velikosti povezave: M5, G1/8, G1/4, G3/8 in G1/2.

Uporaba in previdnostni ukrepi za hitri izpušni ventil XQ:

XQ Hitri izpušni ventil se uporablja v situacijah, kjer morajo pnevmatične komponente in naprave hitro izčrpati. Če je nameščen med valj in usmerjenim ventilom, jeklenka izčrpa neposredno skozi hitri ventil XQ namesto usmerjenega ventila, kar znatno poveča hitrost gibanja valja. Ta učinek je še posebej opazen, kadar je cevovod med valjem in ventilom dolg. Če so izpušni odprtini za smerni ventil velik in povezovalna cev med valjem in ventilom je kratka, namestitev hitrega izpušnega ventila je nepotrebna.

Za doseganje hitrega izpuha je treba tlak na hitrem izpušnem ventilu hitro izprazniti, zato mora biti izpušni prehod na dovodu (med usmerjenim ventilom in hitrim izpušnim ventilom) neoviran.

Prepričajte se, da ima valj zadostno blazino pri uporabi hitrega izpušnega ventila XQ.

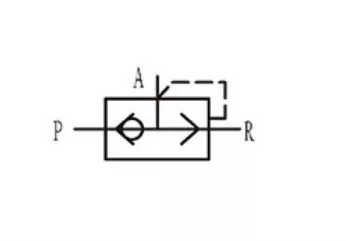

Simbol ventila za hitro sprostitev XQ

XQ Splošni parametri hitrih izpušnih ventilov
