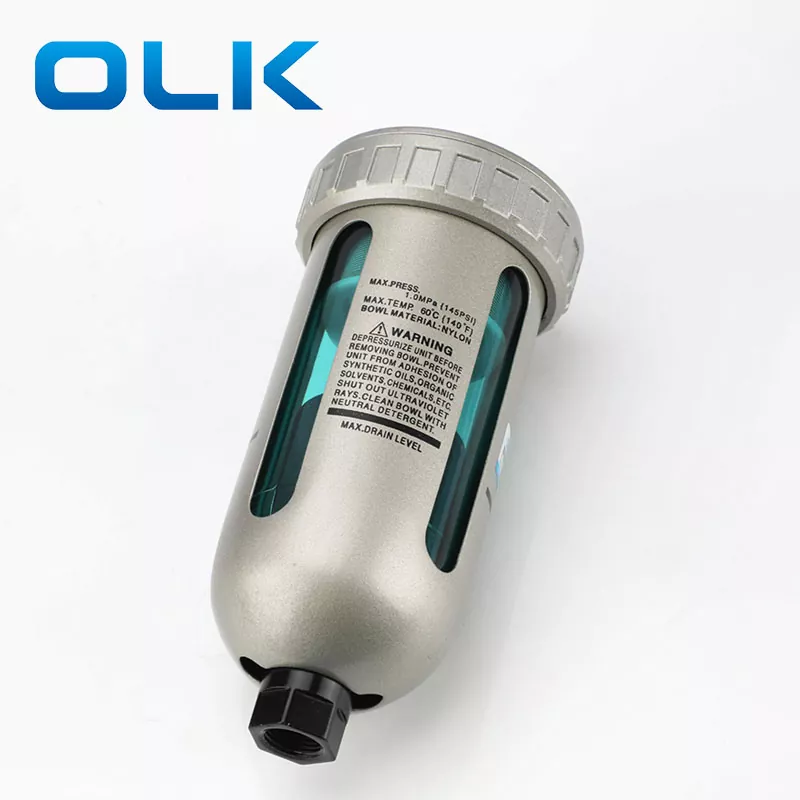

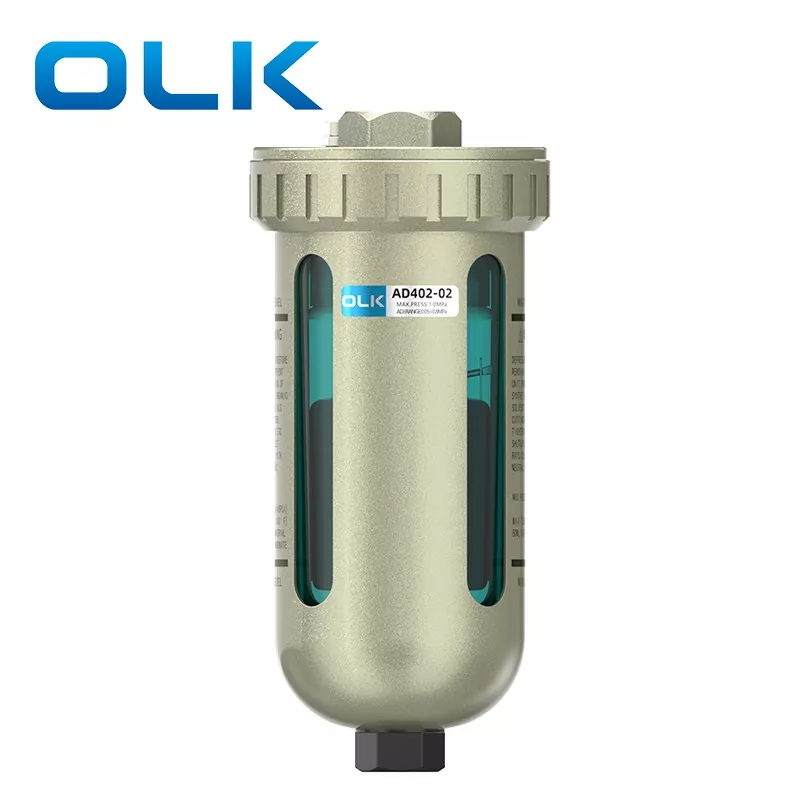

AD402 Samodejni izpustni ventil

Kot profesionalni proizvajalec bi vam OLK rad ponudil samodejni izpustni ventil AD402. In Ouleikai (OLK) vam bo ponudil najboljše poprodajne storitve in pravočasno dostavo.

Pošlji povpraševanje

Opis izdelka

Samodejni odtočni ventil OLKAD402 Samodejno in zanesljivo odvaja odtoke brez potrebe po ročnem upravljanju. Odporen proti prahu in koroziji za dolgotrajno delovanje, z vzdržljivim ščitnikom posode, vključenim kot standard. Zasnovano za učinkovitost, izdelano za zanesljivost!

Načelo delovanja avtomatskega izpustnega ventila AD402:

1. Brez pritiska v posodi:

Ko ni notranjega tlaka, plovec zaradi svoje teže pade in zapre odprtino komore. Bat potisne vzmet navzdol, drenaža pa teče skozi podolgovato luknjo do ohišja, kjer se izprazni.

2. Pritisk na skledo:

Ko notranji tlak preseže 1 MPa, premaga silo vzmeti in dvigne bat, dokler ne tesni proti O-tesnilu. To izolira notranjost sklede od zunanjosti.

3. Drenažna akumulacija:

Ko se drenaža zbira, se plovec dvigne, odpre odprtino komore in omogoči vstop tlaka. Ta pritisk v kombinaciji s silo vzmeti potisne bat navzdol, pri čemer se odtok odvaja skozi odtočno vodilo.

Obvestilo

1: Pri vgradnji drenažnih cevi uporabite cevi z notranjim premerom nad 10 milimetrov in dolžino največ 5 metrov. Cevi ne upogibajte navzgor.

2. Moč kompresorja mora biti večja od 3,7kw

št.	IME	MATERIAL	MODEL
1	Glavni del	Tlačno ulit aluminij
2	O-obroč	NBR	JIS B2401P-8
3	O-obroč	NBR	113136
4	Gaza	SUS	20062

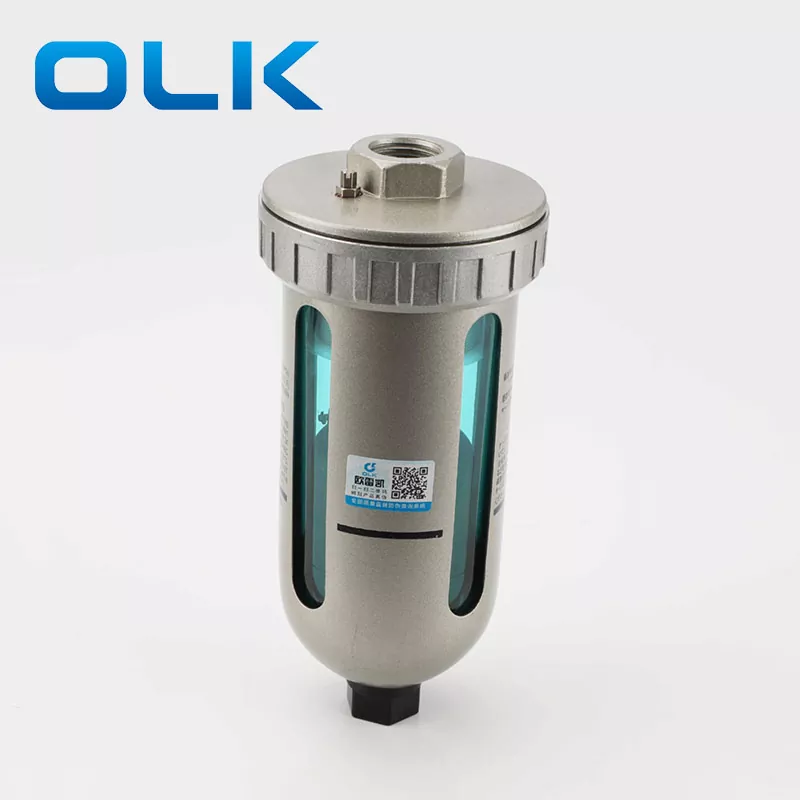

Splošni parametri samodejnega izpustnega ventila serije SMC tipa AD402

MODEL	AD402	AD400-04
Dokazni pritisk	1,5 Mpa (15,2 kgf/cm²)
maks. delovni tlak	1,0 Mpa (10,2 kgf/cm²)
delovni tlak	0,15–1,0 Mpa (1,5–10,2 kgf/cm²)	0,3-1,0 Mpa (3-10,2 kgf/cm²)
temperatura okolja in tekočine	5-60 ℃
velikost vrat	G1/2	G1/2
Velikost odvodne odprtine	G3/8	G1/2
Teža (kg)	0.62	0.91
